7.3 Pantalla de TRABAJO
Dos modos de funcionamiento:
• Funcionamiento a una temperatura ja.
• Funcionamiento de acuerdo a un perl de temperatura previamente pro-
gramado.
Pulsar sobre para conmutar el modo de funcionamiento (jo/programa)
7.3.1Funcionamientoaunatemperaturaja
• Seleccionar la temperatura de consigna pulsando sobre el indicador de
temperatura.
• Seleccionar una rampa de subida de temperatura si se desea subir de
forma lenta.
El valor “--” hace que la rampa suba lo más rápidamente posible.
• Seleccionar un tiempo de funcionamiento. Este tiempo empieza a des-
contar cuando la temperatura alcance la consigna.
El valor INF establece el funcionamiento continuo.
• Iniciar pulsando sobre el icono .
7.3.2Funcionamientoconunperldetemperatura
• Los perles de temperatura deben estar previamente programados des-
de la pantalla «PROGRAMACIÓN».
• Seleccionar un perl (del 0 al 9) pulsando sobre las teclas
• Iniciar pulsando sobre el icono
• En el cuadro de la temperatura (esquina superior-izquierda) se indica la
temperatura actual y la de consigna.

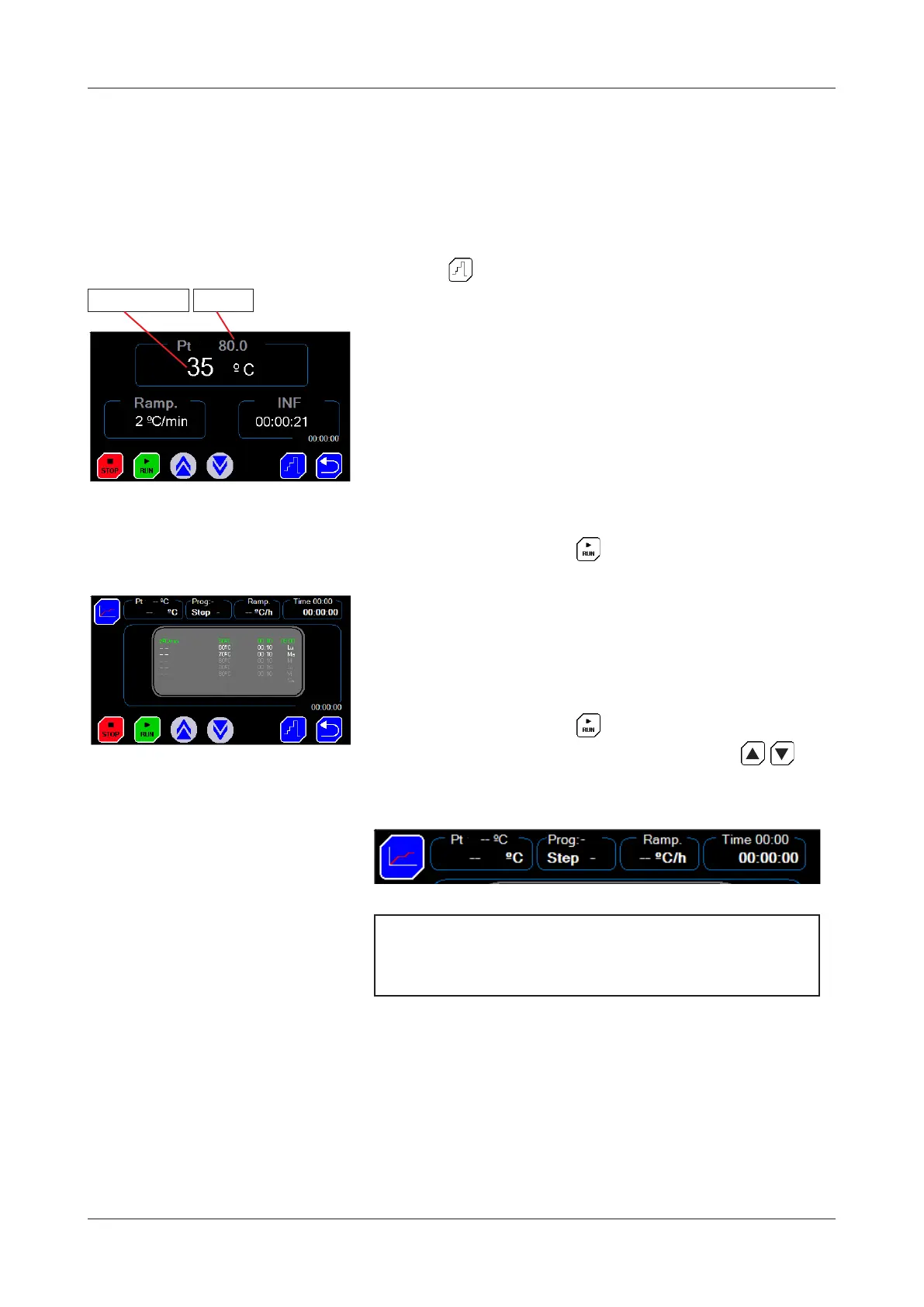

Fig 7.3.1. Pantalla de trabajo con una sola
temperatura
Fig 7.3. Pantalla de trabajo con un perl de
temperatura
Temper. actual. Nº paso actual.:
Valor de la
última rampa.
Temper. objetivo
del paso.
Tiempo total transcurrido
del paso actual:
Duración paso actual:
Fig 7.3.2 Datos mostrados en la pantalla de
trabajo
Temperatura
objetivo.
Temperatura actual en el
interior de la estufa
*El punto 1 (superior) indica el estado de la estufa:
. si parpadea en rojo es que la calefacción funciona
. si está en amarillo (sólo en programas) indica que la estufa
está en fase de reposo (esperando llegar a la fase de calefac
ción).
*El punto 2 (inferior) indica el registro de datos:
. si parpadea en verde, indica que está activado el registro de
datos
. si parpadea en blanco, indica la frecuencia de registro de
datos, o lo que es lo mismo, el intervalo de registro.
*
*
Programa:
