Selecta pH-2005 - Descripción; General; Panel Posterior; Teclado

MANUAL DE INSTRUCCIONES CODIGO 80194 REV B Octubre/2013 (Sujetas a modifi caciones sin previo aviso) Pág: 6
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel 34 937 700 877 Fax 34 937 702 362
e-mail: selecta@jpselecta.es - website: http://www.grupo-selecta.com

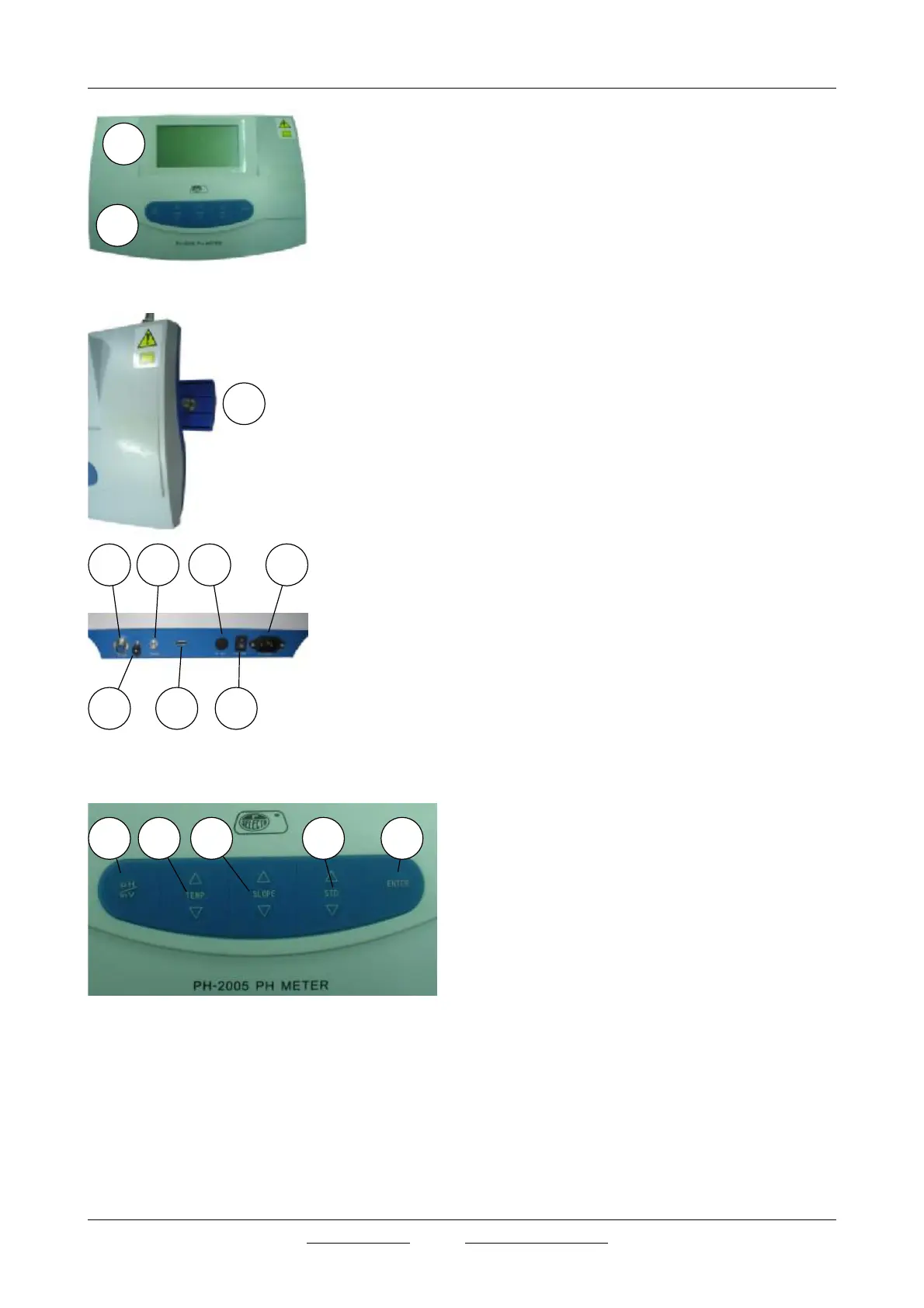

5 Descripción
5.1 General
1. Teclado.
2. Display.
3 Anclaje soporte sondas
2
1
5.3 Teclado
11. Tecla selección pH o mV
Salir de modo calibración
12.Teclas corrección temperatura
13. Teclas corrección segundo punto de calibración
(SLOPE)
14. Teclas corrección primer punto de calibración
(STD)
15. Tecla «ENTER»
5.2 Panel posterior
4. Base de conexión electrodo pH o mV
5 . Base para electrodo de referencia
6. Base conexión sonda de temperatura
7. Conexión USB
8. Fusible
9. Interruptor principal.
10. Base de conexión a red eléctrica.
11 12 13 14 15
3
4 6
5 7
8
9
10
