AC 3 | 5
Commandes

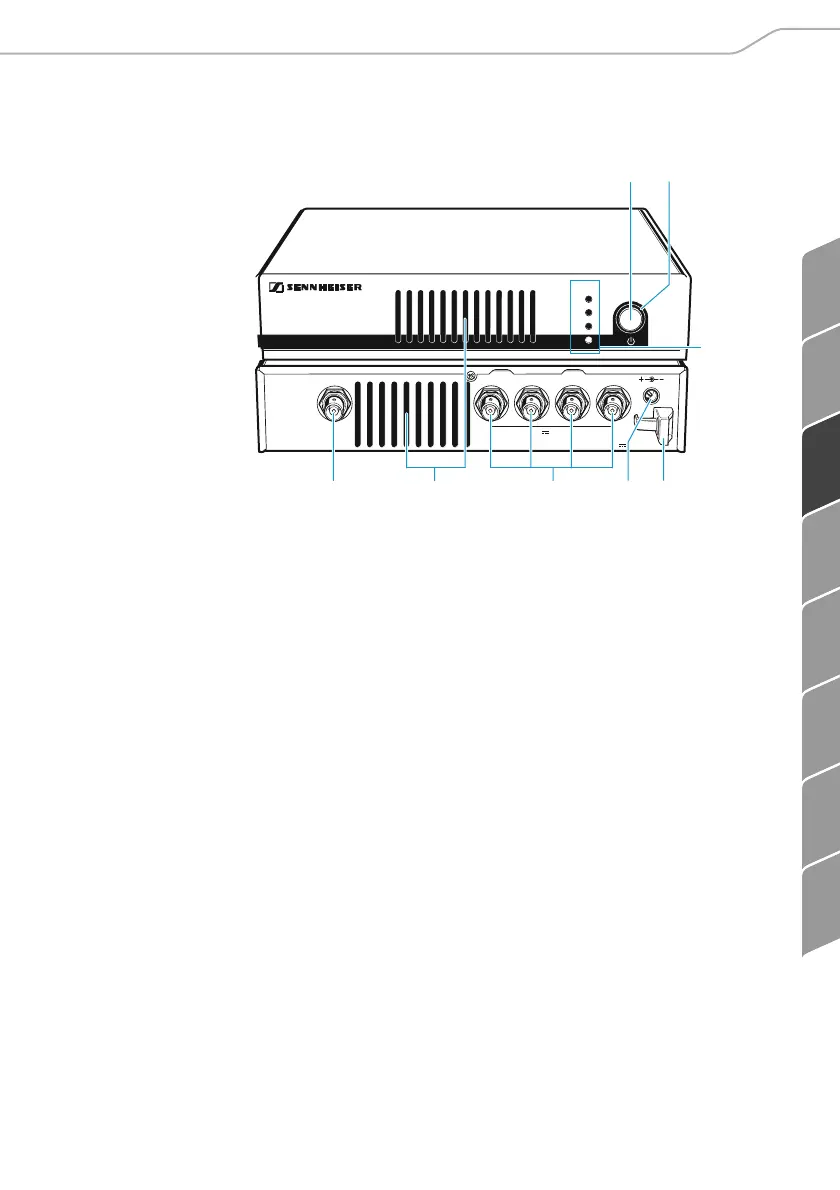

Commandes
쐃 Touche STANDBY
쐇
Témoin de fonctionnement
쐋 4 LED d’état
– s’allument si la tension d’alimentation pour les émetteurs
est disponible sur les prises BNC
RF IN 1 à RF IN 4
– s’éteignent si les prises BNC
RF IN 1 à RF IN 4 sont court-
circuitées ou si les émetteurs raccordés ne sont pas de la
série ew G3 (p. ex. émetteurs de la série ew G2)
쐏 Clip de fixation pour le câble du bloc secteur de table
쐄 Prise DC IN
pour le raccordement du bloc secteur de table NT 3-1
쐂 4 prises BNC RF IN 1 à RF IN 4
entrées HF pour le raccordement des émetteurs
Chaque entrée HF permet d’alimenter un émetteur.
쐆 Orifices d’aération
쐊 Prise BNC RF OUT
pour le raccordement de l’antenne émettrice
ANT
RF OUT
RF IN 1 RF IN 2 RF IN 3 RF IN 4
USE NT 3-1 ONLY
DC IN
13,8V/3,5A
12V/350mA
DC OUT
DC
1
2
3
4
ANTENNA COMBINER AC 3
쐃
쐇
쐂쐊쐆
쐏쐄
쐋
