AC 3 | 11
Mise en service de l’AC 3
ENFRITPTRUZH ES DE
왘 Vissez les équerres de montage 쐅 du kit de montage en
rack GA 3 (accessoire optionnel) aux appareils comme décrit
dans la section «Monter les éléments d’empilement» en
page7.
왘 Glissez les appareils dans le rack 19”.
왘 Vissez les équerres de montage au rack 19”.
Raccordement d’appareils à l’AC 3
Raccorder
l’antenne
Il est recommandé de raccorder une antenne déportée et, si
nécessaire, d’utiliser des accessoires d’antenne Sennheiser (voir
«Accessoires» enpage15). Pour plus d’informations, veuillez
visiter notre site web sur www.sennheiser.com (fiche produit
ew G3).
Raccorder les
émetteurs

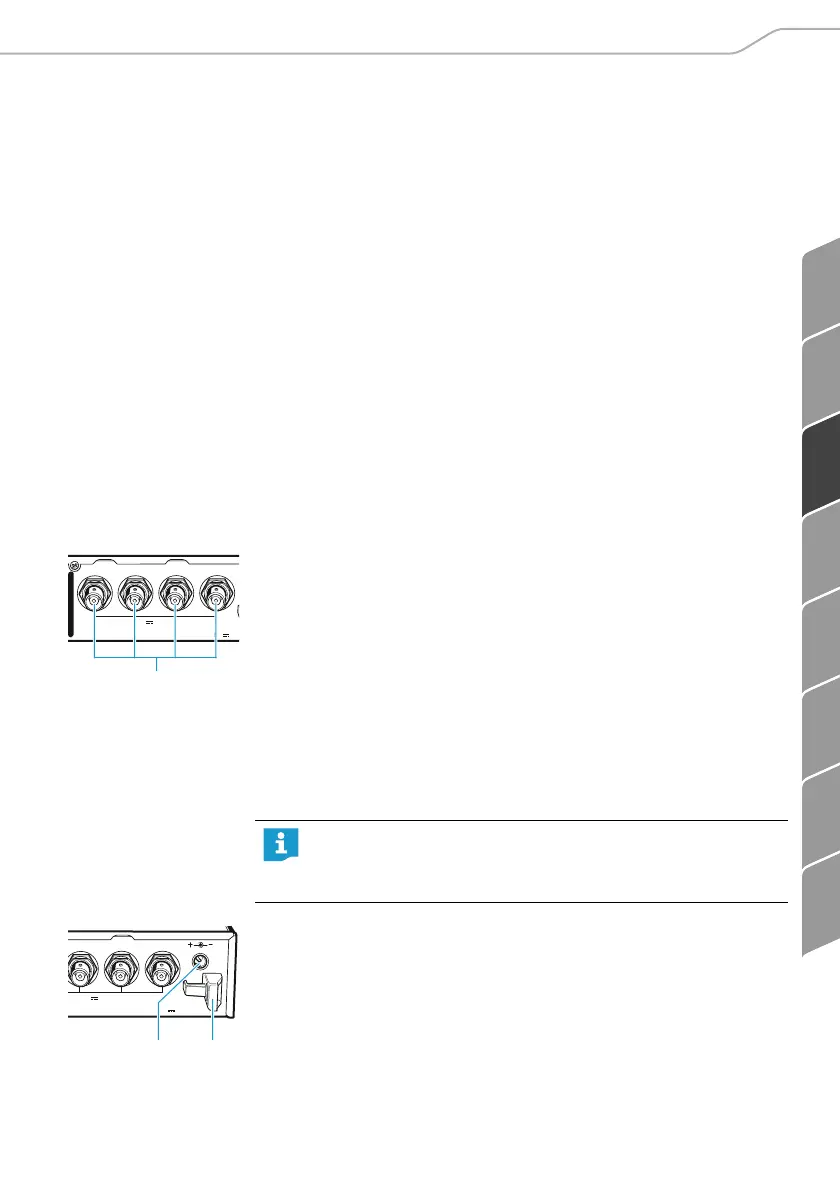

Vous pouvez raccorder à l’AC 3 jusqu’á quatre émetteurs du
type SR 300 IEM G3. Le combineur d’antenne actif dispose
d’une distribution CC intégrée pour alimenter les émetteurs :
왘 Reliez la sortie d’antenne de l’émetteur à l’une des prises
BNC
RF IN 1 à RF IN 4 쐂. Des câbles BNC appropriés sont
fournis.
Les émetteurs de la série ew G3 n’ont pas besoin d’une
propre alimentation. Ils sont maintenant alimentés via les
prises BNC
RF IN 1 à RF IN 4 쐂.
Raccorder l’AC 3 au secteur
Pour alimenter l’AC 3 et les émetteurs raccordés, il vous faut le
bloc secteur de table NT 3-1 (voir «Accessoires» en page15).
왘 Faites passer le câble du bloc secteur de table NT 3-1 dans le
clip de fixation
쐏.
왘 Branchez le connecteur CC rouge du bloc secteur de table
NT 3-1 dans la prise
DC IN 쐄.
왘 Branchez le bloc secteur de table NT 3-1 sur une prise de
courant.
RF IN 1 RF IN 2 RF IN 3 RF IN 4
USE NT 3-1 O
DC IN
13
12V/350mA
DC OUT
쐂
N’utilisez que le bloc secteur de table NT 3-1 avec le
connecteur CC rouge. Ce bloc secteur est destiné à l’AC 3
et garantit un fonctionnement sûr.
RF IN 2 RF IN 3 RF IN 4
USE NT 3-1 ONLY
DC IN
13,8V/3,5A
12V/350mA
DC OUT
쐏
쐄
