EN DE
15
3. INSTALLATIONSANLEITUNG3. INSTRUCTIONS FOR INSTALLATION
3.1. Before Installation
Before installing the heater, study the instructions
for installation. Check the following points:
• Is the output and type of the heater suitable for
the sauna room? The cubic volumes given in
table 2 should be followed.
• Is the supply voltage suitable for the heater?
• The location of the heater fulfils the minimum
requirements concerning safety distances given
in fig. 6 and table 2.
It is absolutely necessary to install the heater ac-
cording to these values. Neglecting them causes
a risk of fire. Only one electrical heater may be
installed in the sauna room.
3.1. Vor der Montage
Bevor Sie den Saunaofen installieren, lesen Sie die
Montageanleitung und überprüfen Sie folgende Din-
ge:
• Ist der zu montierende Saunaofen in Leistung
und Typ passend für die Saunakabine? Die
Rauminhaltswerte in Tabelle 2 dürfen weder
über noch unterschritten werden.
• Ist die Netzspannung für den Saunaofen geeig-
net?
• Der Montageort des Ofens erfüllt die in Abbil-
dung 6 und Tabelle 2 angegebenen Sicherheits-
mindestabstände.
Diese Abstände müssen unbedingt eingehalten wer-
den, da ein Abweichen Brandgefahr verursacht. In
einer Sauna darf nur ein Saunaofen installiert werden.
Table 2. Installation details
Tabelle 2. Montageinformationen

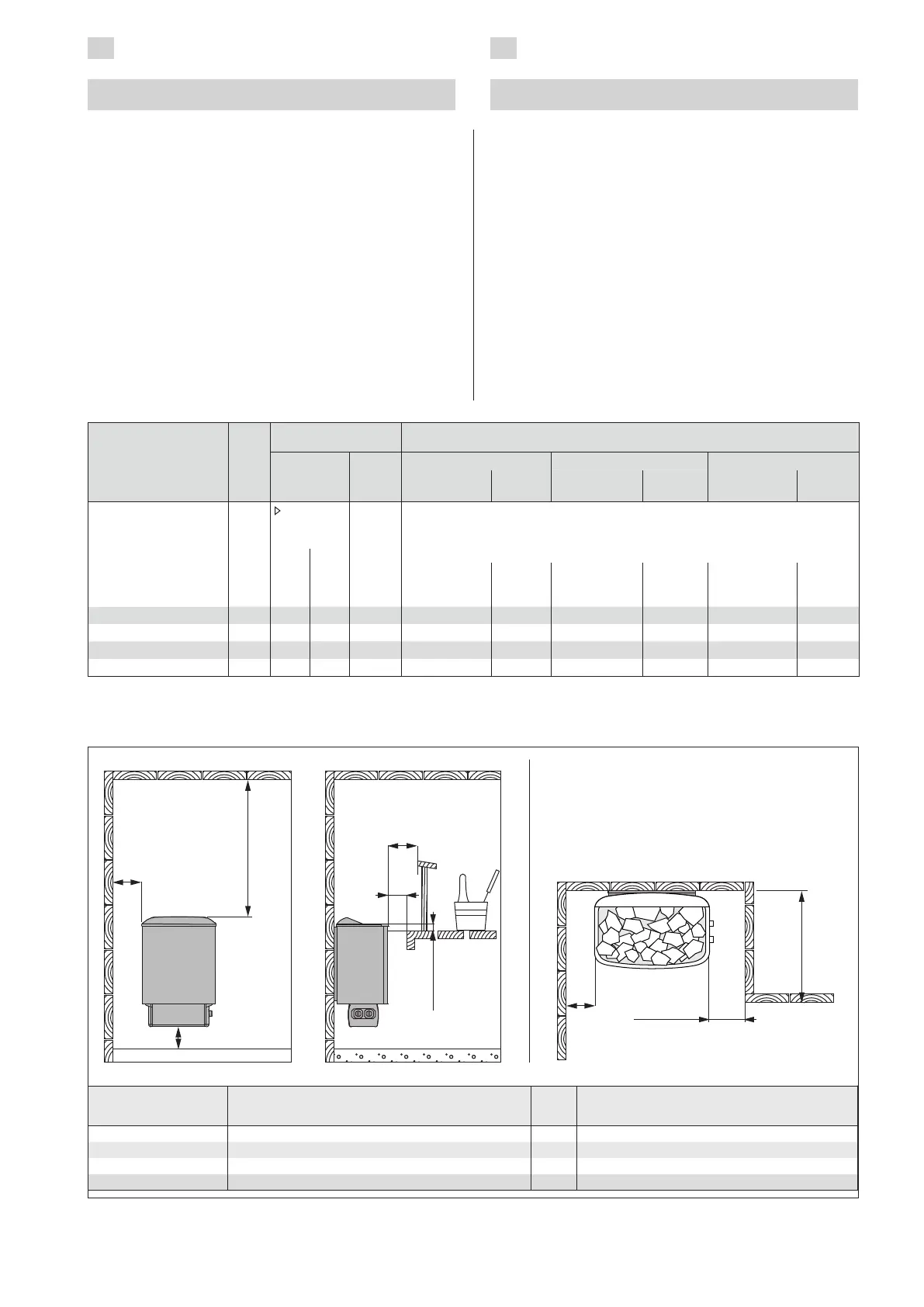

Figure 6. Safety distances (all dimensions in millimeters)
Abbildung 6. Sicherheitsmindestabstände (alle Abmessungen in Millimetern)
C
B
A
min. 20
min. 1100
min. 150
min. 150
A
max. 500
A min. B min. C min.
145/145E/245E 35 20 35
160/160E/260E 50 30 50
180/180E/280E 100 30 80
190/190E/290E 120 40 100
O aquecedor pode ser montado num nicho com
uma altura mínima de 1900 milímetros.
Ohrievač je možné namontovať do výklenku s
minimálnou výškou 1900 milimetrov.
Do lado à parede, plataforma superior ou calha
Zo strany k stene, hornej plošine alebo koľajnici
Da superfície frontal à plataforma superior ou calha
Z prednej plochy k hornej plošine alebo koľajnici
(Recomendação:
100
)
Heater
Ofen
Model and
dimensions/
Modell und Maße
Out-
put
Leis-
tung
Sauna room
Saunakabine
Electrical connections
Elektroanschlüsse
Cubic vol.
Rauminhalt
Height
Höhe
400 V 3N~ 230 V 3~ 230 V 1N~
Connecting cable
Anschlusskabel
Fuse
Sicherung
Connecting cable
Anschlusskabel
Fuse
Sicherung
Connecting cable
Anschlusskabel
Fuse
Sicherung
Width/Breite 41 cm
Depth/Tiefe 29 cm
Height/Höhe 65 cm
Weight/Gewicht 16 kg
Stones/Steine
max 20 kg
kW
2.3.
min.
mm
See fig. 8. The measurements apply to the connecting cable only!
Siehe Abbildung 8. Die Messungen beziehen sich ausschließlich auf das
Anschlusskabel!
min.
m³
max.
m³ mm² A mm² A mm² A
145/145E/245E 4,5 3 6 1900 5 x 1,5 3 x 10 4 x 2,5 3 x 16 3 x 2,5 1 x 20
160/160E/260E 6,0 5 8 1900 5 x 1,5 3 x 10 4 x 2,5 3 x 16 3 x 4,0 1 x 35
180/180E/280E 8,0 7 12 1900 5 x 2,5 3 x 16 4 x 6 3 x 25 3 x 6 1 x 35
190/190E/290E 9,0 8 14 1900 5 x 2,5 3 x 16 4 x 6 3 x 25 3 x 10 1 x 40
