Rys. 12. Przycisk resetowania wy³±cznika termicznego (1)
Obrázek 12.Resetovací tlačítko ochrany proti přehřátí (1)
100
1-E
2-E
Rys. 11. Instalowanie czujników (wymiary w milimetrach)
Obrázek 11.Instalace snímače (všechny rozměry jsou v milimetrech)
STEURUNG DER STROMHEIZUNG SÄHKÖLÄMMITYKSEN OHJAUS STYRNING AV ELUPPVÄRMNING CONTROL OF ELECTRIC HEATING
a1
GRD
a
a1
a
a1
a
b0
b
b0
b
b0
M
b
N
1 2 3
1
2
L1 L2
3
L3
4
5
1
2
3
4
L2
5
L1
L3
543
L1
2
N
1
GRD
GRD
400 V 3N~
ZCU-882
N L1 L2 L3
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
230 V 3~
L1 L2 L3
230 V 1N~
N L1

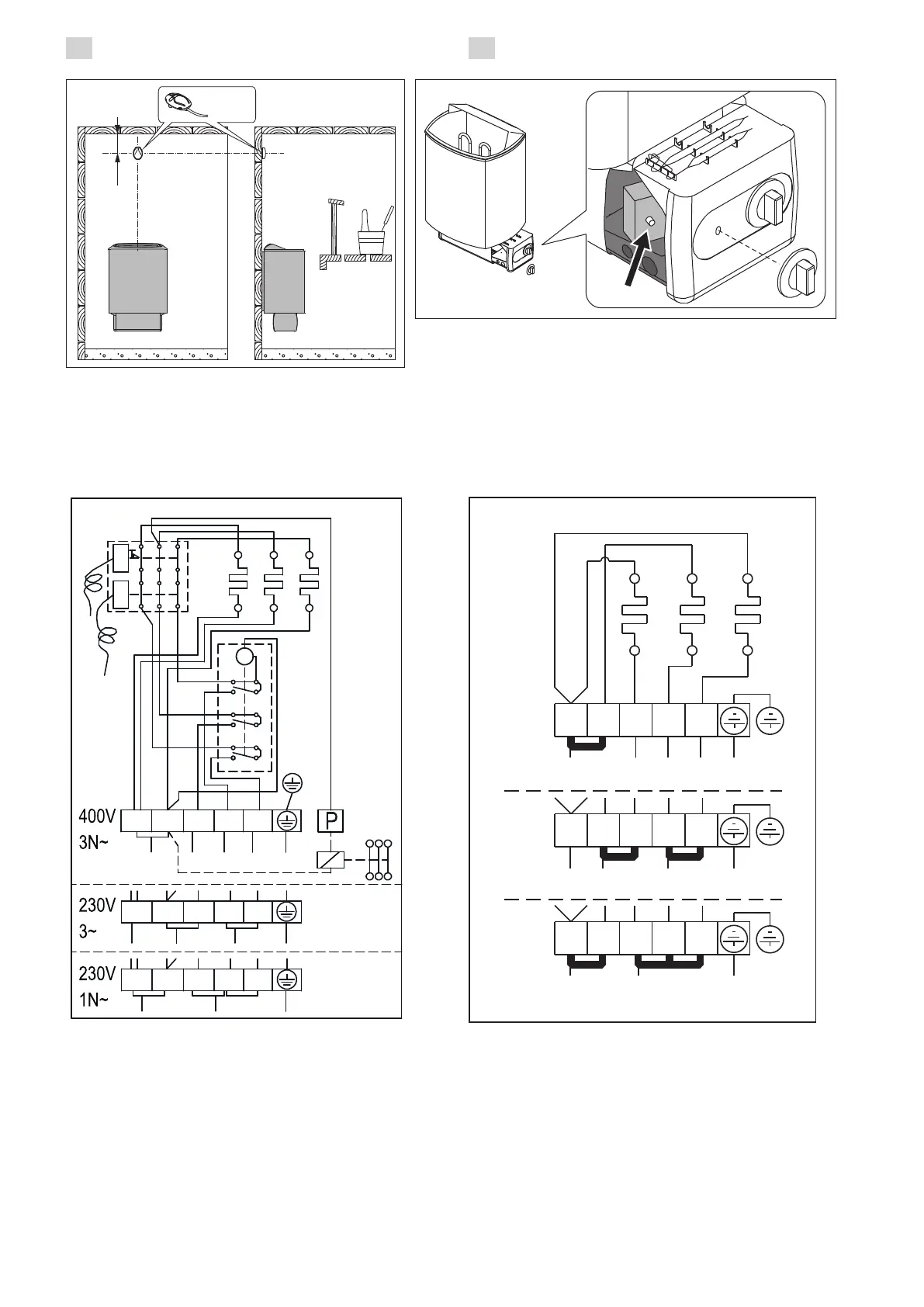

Rys. 14. Schemat elektryczny (1-E, 2-E)
Obrázek 14. Zapojení topného tělesa 1-E, 2-E
Rys. 13. Schemat elektryczny (1)
Obrázek 13. Zapojení topného tělesa 1
