质量流量控制器通过专用电缆与配套流量显示仪连接后, 即可通电通气工作。
注意
:
D07-7B 型是 D07-7A 型产品的的升级换代型,7B 型采用了贴片元件,和国际标准的 D 型
插头。与 7A 型对照,插头引线功能的位置相同,但起始编号的方向相反。7B 型可以直接替
换 7A 型产品,7A 型原有的电缆可以直接插在 7B 型插座上工作,只是锁紧装置不一样,当然,
在替换时,通常应该连插头(或电缆)一起更换。

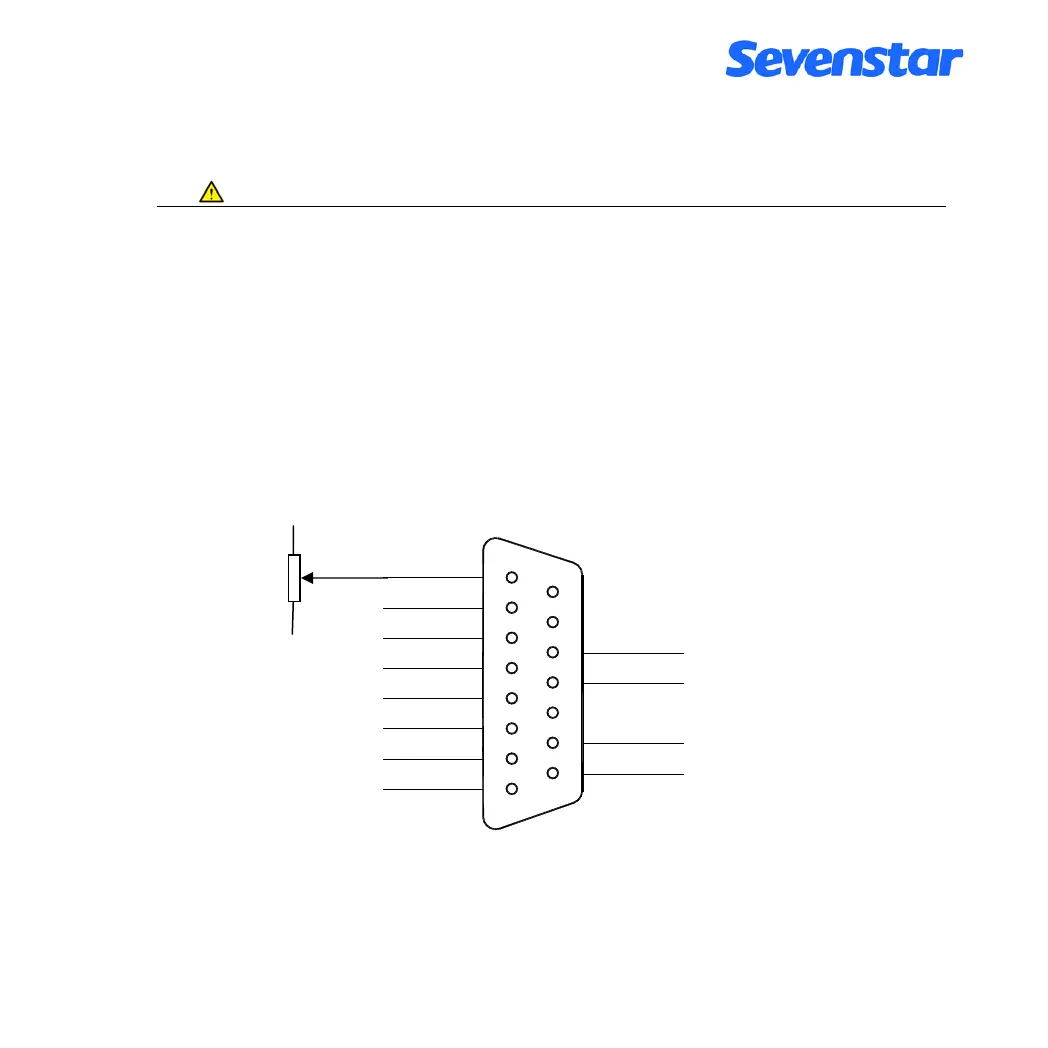

7BM 型质量流量计插座的接线见图 8, 7BM 型与 7B 的插座型号完全相同，只是在流
量计插件的接线中与控制器插件相比，少了“阀控”和“设定”两根线。
+15V
-15V
图 8. 7BM 型流量计 D 型插座接线图
6
5
4
3
2
1
15
14
13
12
11
10
9
8
7
-15V
+15V
外调零
流量检测
信号地
地
公共地
电源地
-15V
