D-5
DEUTSCH
1264(52GX1)
761
300
151
430
180

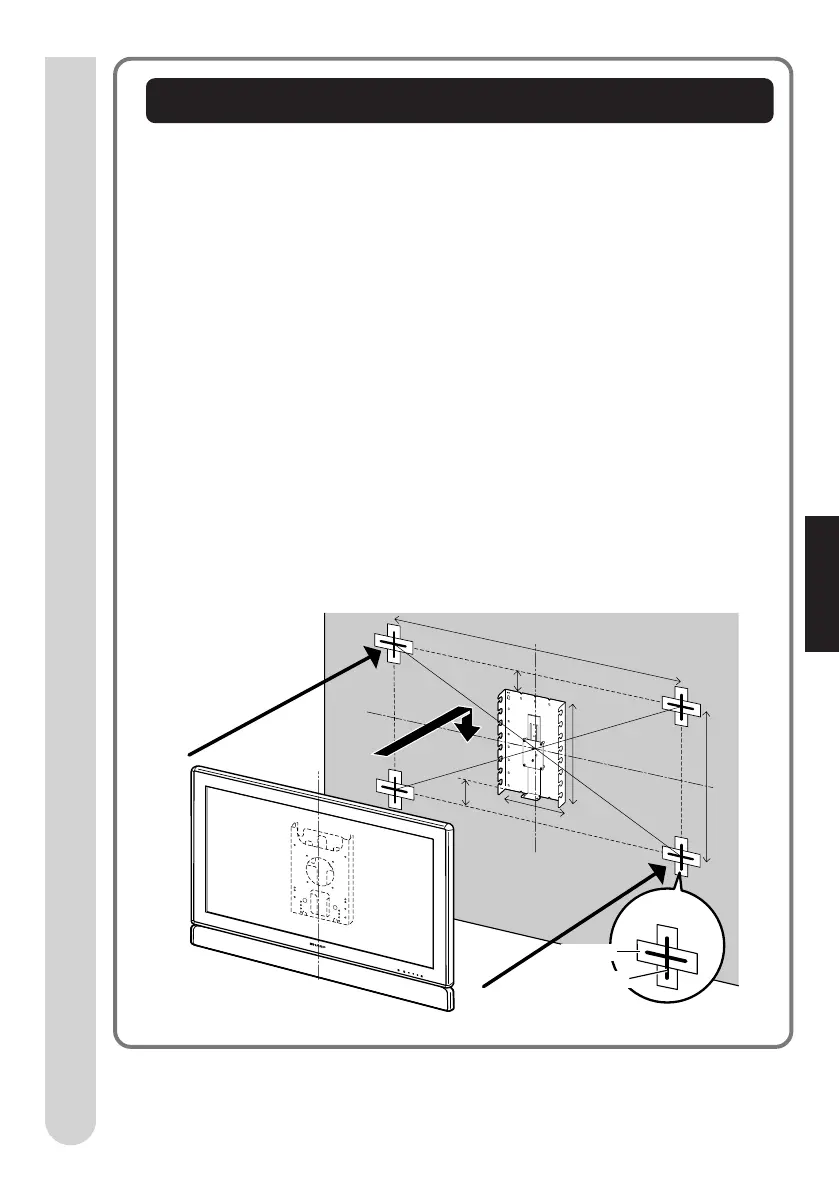

Befestigung an der Wand
Ermitteln Sie die Wandmontageposition des LCD-Fernsehgerätes nach dem
folgenden Verfahren, um korrekte Installation zu gewährleisten.
(1) Die vier Ecken des an der Wand zu montierenden LCD-Fernsehgerätes mit
Klebeband etc. markieren, um die Abmessungen des Fernsehgerätes zu
zeigen.
(2) Diagonale Linien von den 4 Eckenmarkierungen anzeichnen, und den
Schnittpunkt der Linien markieren. Dies ist die Position der Mitte des
Fernsehschirms.
(3) Diese Markierung auf die am Basishalter aufgeprägte Displaymitte
ausrichten, und dann den Basishalter an der Wand befestigen.
(4) Nachdem der Wandhalter am LCD-Fernsehgerät befestigt worden ist, das
Fernsehgerät unter Verwendung der Abmessungsmarkierungen an der
Wand (4 Ecken des Fernsehgeräts) am Basishalter montieren.
(5) Die Bandmarkierungen von der Wand entfernen.
[Beispiel]
Wenn das Modell LC-52GX1 (Typ mit unteren Lautsprechern) an der
Wand montiert wird.
Einheit: mm
Band
Leitmarkierungen
an der Wand
Abmessungs-
Leitmarkierungen
