CD-SW300
General Information

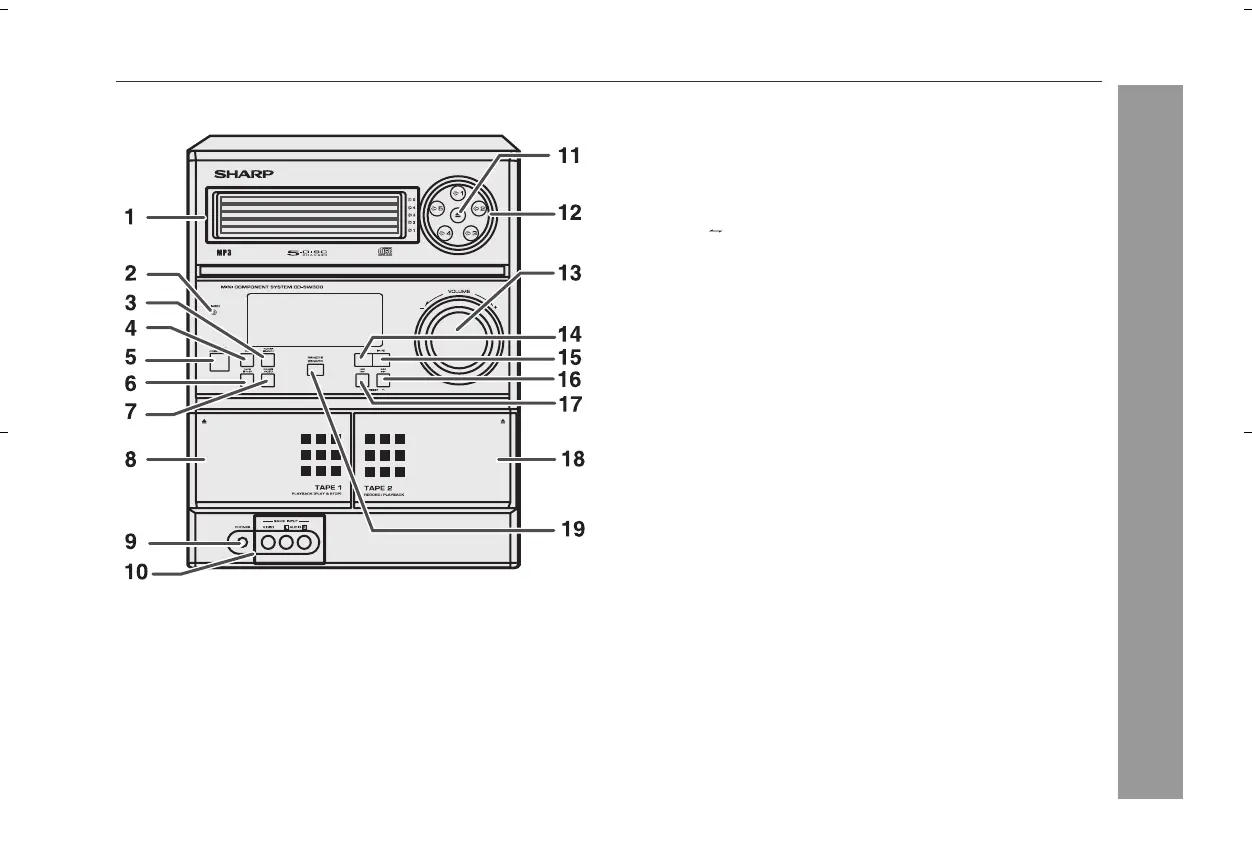

Controls and indicators
Front panel
Reference page
1. Disc Trays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2. Timer Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3. Tuner (Band) Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4. CD Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5. Power On/Stand-by Button . . . . . . . . . . . . . . . . . . . . . . . . . 15
6. Tape (1 2) Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
7. Game/Video Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
8. Tape 1 Cassette Compartment . . . . . . . . . . . . . . . . . . . . . . 30
9. Headphone Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
10. Game/Video Input Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
11. Disc Tray Open/Close Button . . . . . . . . . . . . . . . . . . . . . . . 18
12. Disc Number Select Buttons . . . . . . . . . . . . . . . . . . . . . . . . 18
13. Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
14. CD or Tape Stop Button . . . . . . . . . . . . . . . . . . . . . . . . 19, 31
15. CD Play or Repeat, Tape Play Button . . . . . . . . . . . 18, 22, 30
16. CD Track Up or Fast Forward, Tape 2 Fast Forward,
Tuner Preset Up, Time Up Button . . . . . . . . . . 16, 19, 29, 31
17. CD Track Down or Fast Reverse, Tape 2 Rewind,
Tuner Preset Down, Time Down Button . . . . . . 16, 19, 29, 31
18. Tape 2 Cassette Compartment . . . . . . . . . . . . . . . . . . . . . . 30
19. Remote Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
To Next Page
