ES-8

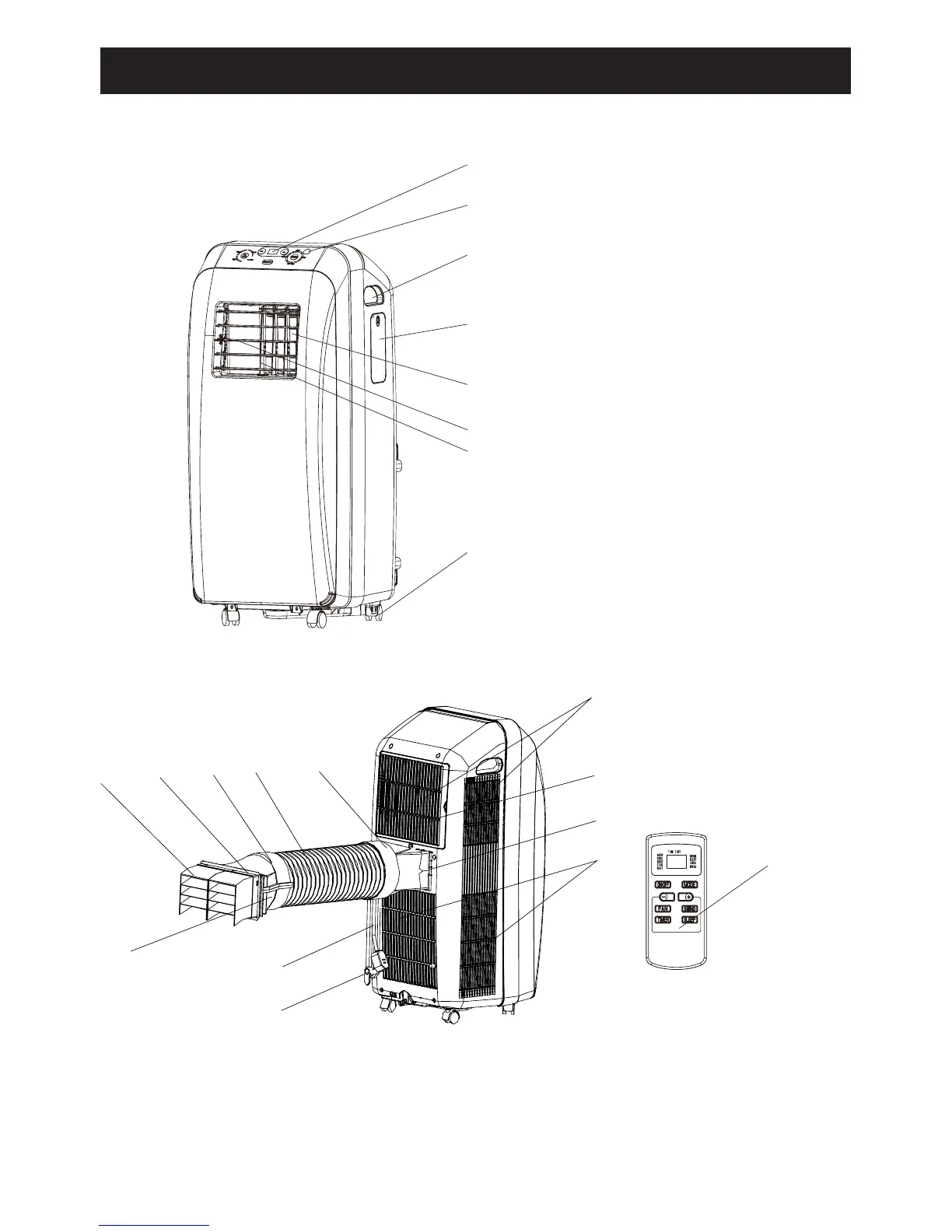

Vista frontal
Vista posterior
21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
16
18
19
20
1 Lámpara de la pantalla
y panel de control
2 Ventanareceptoradeseñal
decontrol remoto
3 Manija
4 Almacenamiento del control
remoto
5 Salida de aire
6 Rejillas verticales
7 Rejillas horizontales
8 Rueda
9 Toma de aire
10 Parrilla
11 Salida de aire
12 Toma de aire
13 Ganchoparaelcable
desuministro de energía
14 Cable de suministro de energía
15 Adaptador del escape
deventana (de abajo)
16 Protector contra la lluvia
17 Red de protecci
ó
n contra
insectos
18 Adaptador del escape
deventana (ascendente)
19 Manguera de escape
20 Junta
21 Control remoto
ESTRUCTURA
