INSTALACIÓN DE LA MANGUERA DE DRENAJE
Lamangueradedrenajesedebeinstalarantesdeluso;delocontrario,sepuede
obstruir el drenaje y es posible que el funcionamiento normal de la unidad se vea afectado.

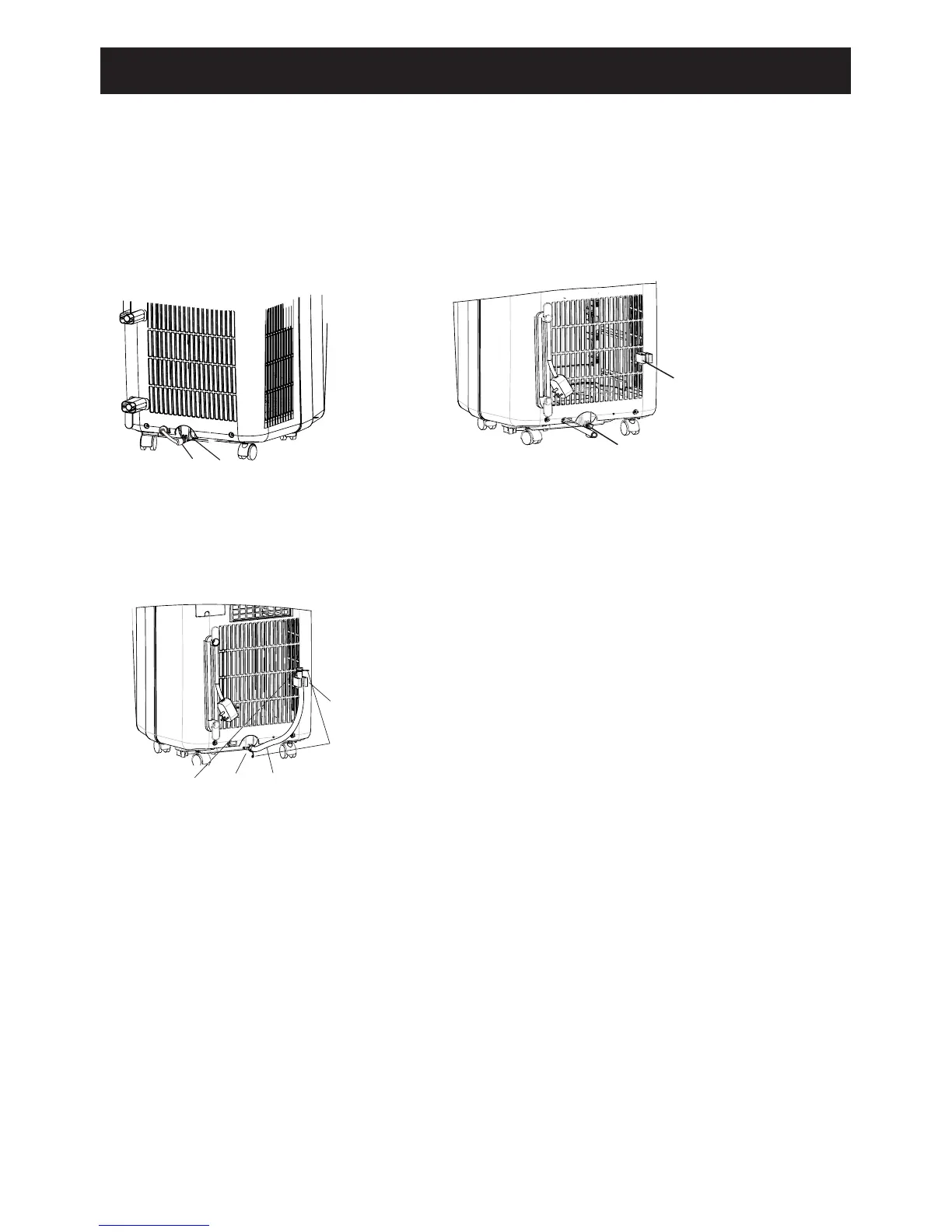

1 Retire la tapa de drenaje de la lumbrera de drenaje.
2 Instale la abrazadera de la manguera de drenaje en el panel trasero del
acondicionador de aire cerca de la lumbrera de drenaje con el tornillo.
A. Lumbrera
de drenaje
B. Tapa de drenaje
A. Lumbrera de drenaje
B. Abrazadera de la
manguera de drenaje
A. Tapón de caucho
B. Lumbrera de drenaje
C. Manguera de drenaje
D.Brochedelamanguera
de drenaje
E. Abrazadera de la
manguera de drenaje
3 Instaleunextremodelamangueradedrenajeenlalumbreradedrenajeconelbroche.
4 Inserteeltapóndecauchoenelotroextremodelamangueradedrenajeyasegure
con un broche.
