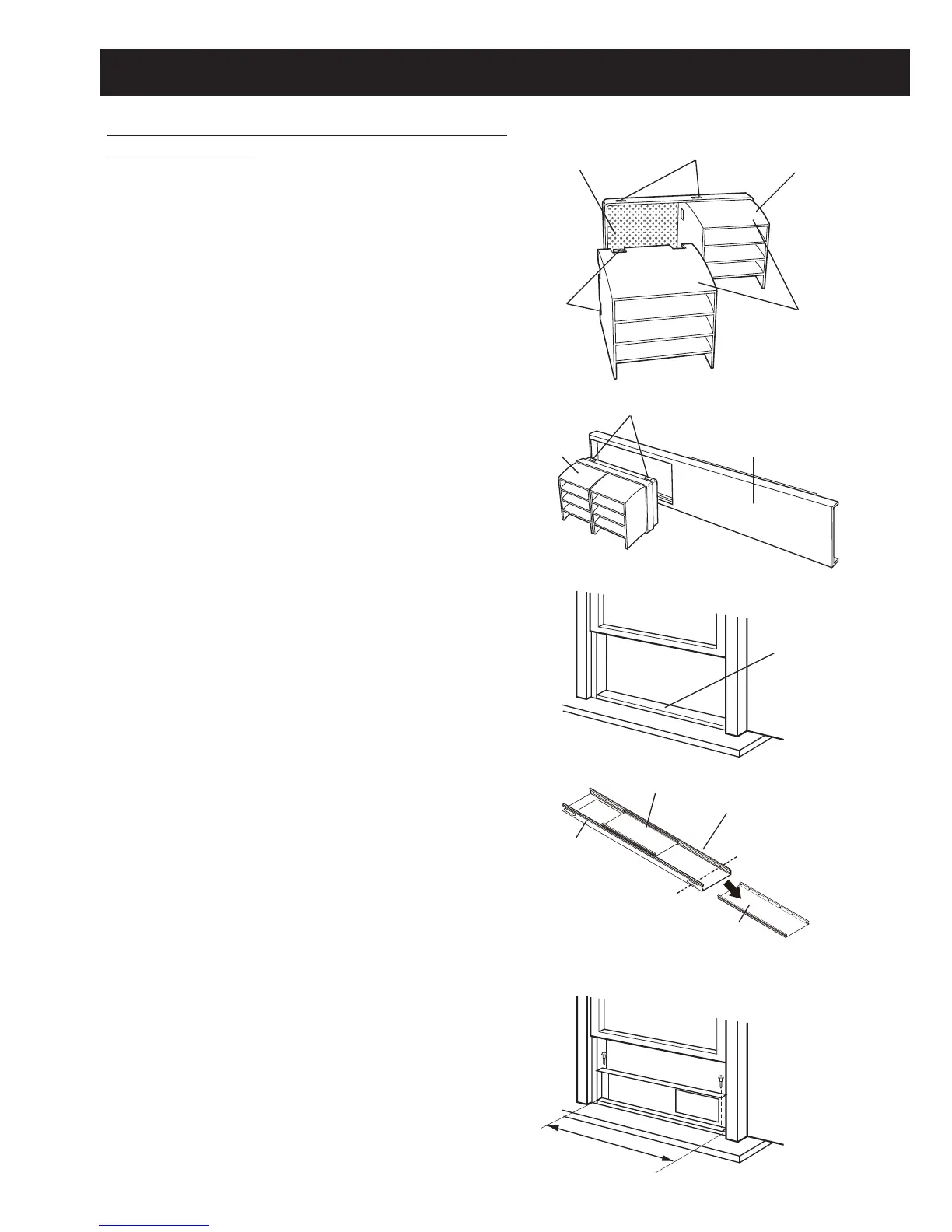

INSTALACIÓN DEL PANEL DE VENTANA
Instalación en una ventana de guillotina
doble colgante
1
Conecte los protectores contra la
lluvia a la red de protección contra
insectos.
Inserte las tres salientes en cada protector
contra la lluvia dentro de los agujeros en la
red de protección contra insectos.
El lado “A” ahora será en la parte superior,
como se indica en el diagrama.
2
Fije el protector combinado anterior-
mente al panel de ventana.
Empuje firmemente la red de protección
contra insectos para asegurarse de que las
cuatro salientes se hayan encajado dentro
de los agujeros en el panel de ventana.
El lado “A” estará ahora en la parte superior,
como se indica en el diagrama, cuando este
se instala en la ventana.
3
Corte el sello de espuma A (tipo del
adhesivo) a la longitud adecuada y
péguelo en el marco de la ventana.
4
Instale el panel de ventana dentro del
marco de la ventana.
Altura interior de la ventana:
22" (559 mm) - 24" (609 mm)
No es posible instalar el panel de ventana
en ventanas con menos de 22" (559 mm)
de alto, debido a que no podrá cerrar la cu-
bierta del escape.
(1) Retire el panel del ajuste desde el panel
de la ventana y corte el panel de la ven-
tana al mismo ancho a la ventana.
(2) Abra la hoja de la ventana y coloque el
panel de ventana sobre el marco.
(3) Fije con 2 tornillos el panel de ventana
al marco.
"A"
Window panel
Projection
"A"
22"-24"
Panel de
ventana
l
Marco de la
ventana
Cortar
Panel de
ventana
l
Panel de
ajuste
Cubierta de escape
Agujero
Saliente
Protector
contra la
lluvia
Red de protección
contra insectos
Sello de
espuma A
