ES-14

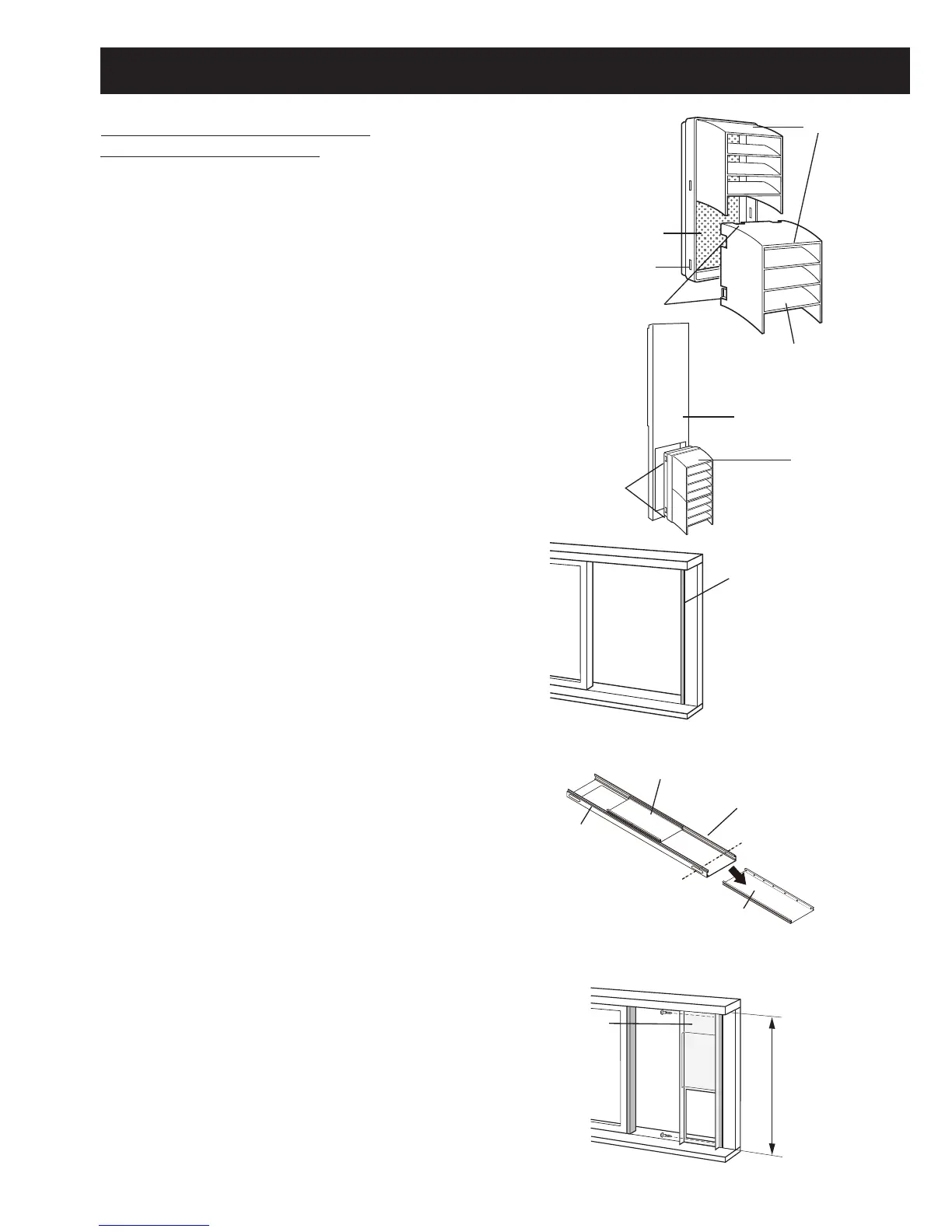

INSTALACIÓN DEL PANEL DE VENTANA
Instalación en una ventana
deguillotinacorrediza
1
Conecte los protectores contra la lluvia
a la red de protección contra insectos.
Inserte las tres salientes en cada protector
contra la lluvia dentro de los agujeros en la
red de protección contra insectos.
El lado “A” ahora será en la parte superior,
como se indica en el diagrama.
2
Fije el protector combinado anterior-
mente al panel de ventana.
 Empujermementelareddeprotección
contra insectos para asegurarse de que las
cuatro salientes se hayan encajado dentro
de los agujeros en el panel de ventana.
El lado “A” estará ahora en la parte superior,
como se indica en el diagrama, cuando este
se instala en la ventana.
3
Corte el sello de espuma A (tipo
adhesivo) a la longitud adecuada y
péguelo en el marco de la ventana.
4
Instale el panel de ventana dentro del
marco de la ventana.
Altura interior de la ventana:
22" (559 mm) - 24" (609 mm)
Instale el panel de ventana en el marco
de la ventana.
Si la altura interna de la ventana es inferior
a28"(718mm):
(1) Retire el panel de ajuste del panel
deventana y corte el panel de ventana
con la misma altura que la ventana.
(2) Abra la guillotina de la ventana
ycoloque el panel de ventana sobre
elmarco de la ventana.
(3) Asegure el panel de ventana al marco de
la ventana con 2 tornillos para madera
grandes y 2 escuadras deslizantes
paraventana.
"A"
"A"
22"-24"
Agujero
Saliente
Red de protección
contra insectos
Protector
contra la
lluvia
Saliente
Panel de ventana
Sello de
espuma A
Cortar
Panel de
ventana
l
Panel de
ventana
l
Panel de
ajustel
Cubierta de escape
