ES-16

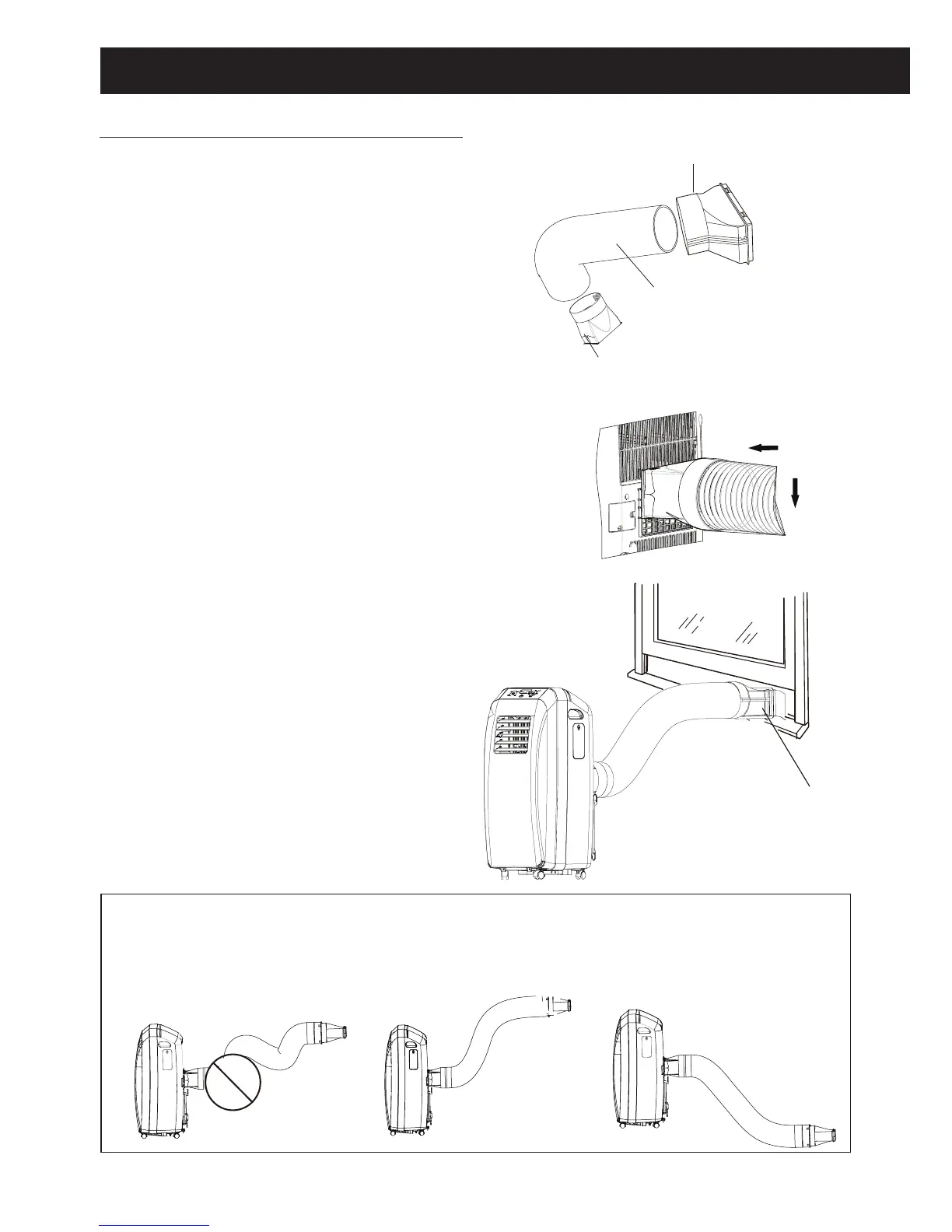

Instalación de la manguera de escape
1
Instale la adaptador de ventana
y la adaptador A del escape
de ventana en la manguera de
escape.
 Extiendaambosextremosdela
mangueradeescapeeinsértelosen
los adaptadores del escape de ventana
AyBrespectivamente;gíreloshasta
que se detengan. Asegúrese de que
esténrmementeinstalados.
2
Instale el adaptador A del escape
de ventana en la unidad.
Inserte las dos proyecciones del
adaptador A del escape de ventana
en los dos oricios de la unidad e
instálelas rmemente.
3
Instale la manguera de escape.
Inserte el adaptador B del escape de
ventana en el adaptador C del escape
de ventana en el panel de ventana y
gírelo para bloquearlo en su lugar.
La manguera de escape debe ser lo más corta posible para que
elfuncionamientoseaeciente;nodebeestarretorcidanidoblada.
Inaceptable Aceptable Aceptable
1
2
INSTALACIÓN Y EXTRACCIÓN DE LA MANGUERA DE ESCAPE
Manguera de escape
Adaptador A del
escape de ventana
Adapatador de
ventana
Adapatador
de ventana
