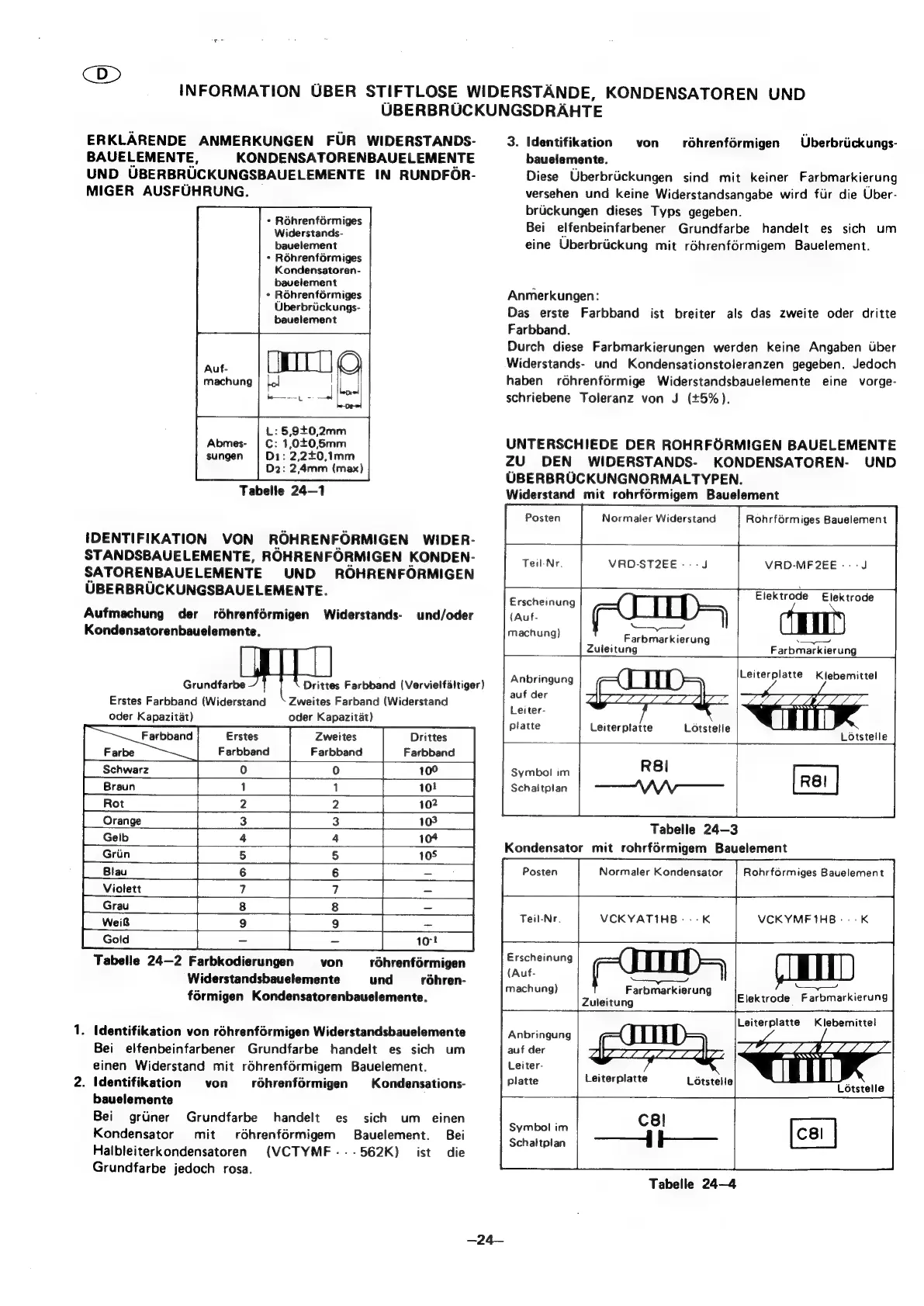

Sharp GF-7500H

CD
INFORMATION
UBER
STIFTLOSE
WIDERSTANDE,
KONDENSATOREN
UND
UBERBRUCKUNGSDRAHTE
ERKLARENDE ANMERKUNGEN FUR WIDERSTANDS-
BAUELEMENTE, KONDENSATORENBAUELEMENTE
UND UBERBRUCKUNGSBAUELEMENTE IN RUNDFOR-
MIGER AUSFUHRUNG.
* Réhrenférmiges
Widerstands-
bauelement
+ Réhrenfdrmiges
Kondensatoren-
bavelement
¢ Rohrenférmiges
Uberbriickungs-
bauelement
D2: 2,4mm (max)
Tabelle 24—1
iDENTIFIKATION VON ROHRENFORMIGEN WIDER-
STANDSBAUELEMENTE, ROHRENFORMIGEN KONDEN-
SATORENBAUELEMENTE UND ROHRENFORMIGEN
UBERBRUCKUNGSBAUELEMENTE.
Aufmachung der rdhrenférmigen Widerstands-
Kondensatorenbauelemente.
und/oder
Grundfarbe
Erstes Farbband (Widerstand
oder Kapazitat)
ee. Farbband
Schwarz
Drittes Farbband (Vervielfaitiger)
Zweites Farband (Widerstand
oder Kapazitat)
Erstes
Farbband
Drittes
Farbband
100
10!
102
103
104
Zweites
Farbband
o
oO
Violett
OW IN ID/A!l a lwlynym]—
OWN IO! a lwl/ry]—
Tabelle 24—2 Farbkodierungen von rohrenférmigen
Widerstandsbauelemente und rohren-
férmigen Kondensatorenbauelemente.
- Identifikation von réhrenférmigen Widerstandsbauelemente
Bei elfenbeinfarbener Grundfarbe handelt es sich um
einen Widerstand mit réhrenférmigem Bauelement.
. Identifikation von rdhrenformigen Kondensations-
bauelemente
Bei griiner Grundfarbe handelt es sich um einen
Kondensator mit rdhrenférmigem Bauelement. Bei
Halbleiterkondensatoren (VCTYMF.--562K) ist die
Grundfarbe jedoch rosa.
3. Identifikation Uberbriickungs-
bauelemente.
Diese Uberbriickungen sind mit keiner Farbmarkierung
versehen und keine Widerstandsangabe wird fir die Uber-
bruckungen dieses Typs gegeben.
Bei elfenbeinfarbener Grundfarbe handelt es sich um
eine Uberbriickung mit rohrenformigem Bauelement.
von rohrenférmigen
Anmerkungen:
Das erste Farbband ist breiter als das zweite oder dritte
Farbband.
Durch diese Farbmarkierungen werden keine Angaben Uber
Widerstands- und Kondensationstoleranzen gegeben. Jedoch
haben rdhrenformige Widerstandsbauelemente eine vorge-
schriebene Toleranz von J (+5%).
UNTERSCHIEDE DER ROHRFORMIGEN BAUELEMENTE
ZU DEN WIDERSTANDS- KONDENSATOREN- UND
OBERBRUCKUNGNORMALTYPEN.
Widerstand mit rohrformigem Bauelement
Posten Normaler Widerstand Rohrformiges Bauelement
—
Elektrode
Teil-Nr VRD-ST2EE ---J VRD-MF2EE -- - J
Erscheinung
Elektrode
{Auf-
machung)
——
an aememmeeedl
_ Farbmarkierung
Zuleitung
oe
Farbmarkierung
Aabuneung Leiterplatte Kiebemittel
auf der
Leiter-
platte
Leiterplatte Lotstetle
Lotstelle
R8|
—Wnv
Symbol im
Schaltplan
Tabelle 24-3
Kondensator mit rohrfoérmigem Bauelement
Posten Normaler Kondensator Rohrformiges Bauelement
ral
Teil-Nr. VCKYATIHB:--K VCKYMF1HB---K
Erscheinung
(Auf-
machung)
MT
Elektrode Farbmarkierung
U—-—_—YY
Farbmarkierung
Zuleitung
Leiterplatte Klebemitte!
Anbringung
auf der
Leiter-
platte Leiterplatte
Loestelle Létstelle
CsI
Symbol im
Schaltpian
Tabelle 24—4
