HT-SB40
E-5
Reference Page
1. Dolby Digital Indicator . . . . . . . . . . . . . . . . . . . . . 13
2. DTS Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3. Muting Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Reference page
1. Power/Pairing Indicator . . . . . . . . . . . . . . . . . . . . 11
2. Bass Reflect Duct
3. Woofer
4. Pairing button. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5. AC Power Cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Reference page
1. AC Power Cord . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2. Audio IN Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3. Optical IN Jack . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Reference page
4. HDMI OUT (TV ARC) Terminal . . . . . . . . . . . . . . . 9
5. HDMI IN 1 Terminal . . . . . . . . . . . . . . . . . . . . . . . . 9
6. HDMI IN 2 Terminal . . . . . . . . . . . . . . . . . . . . . . . . 9

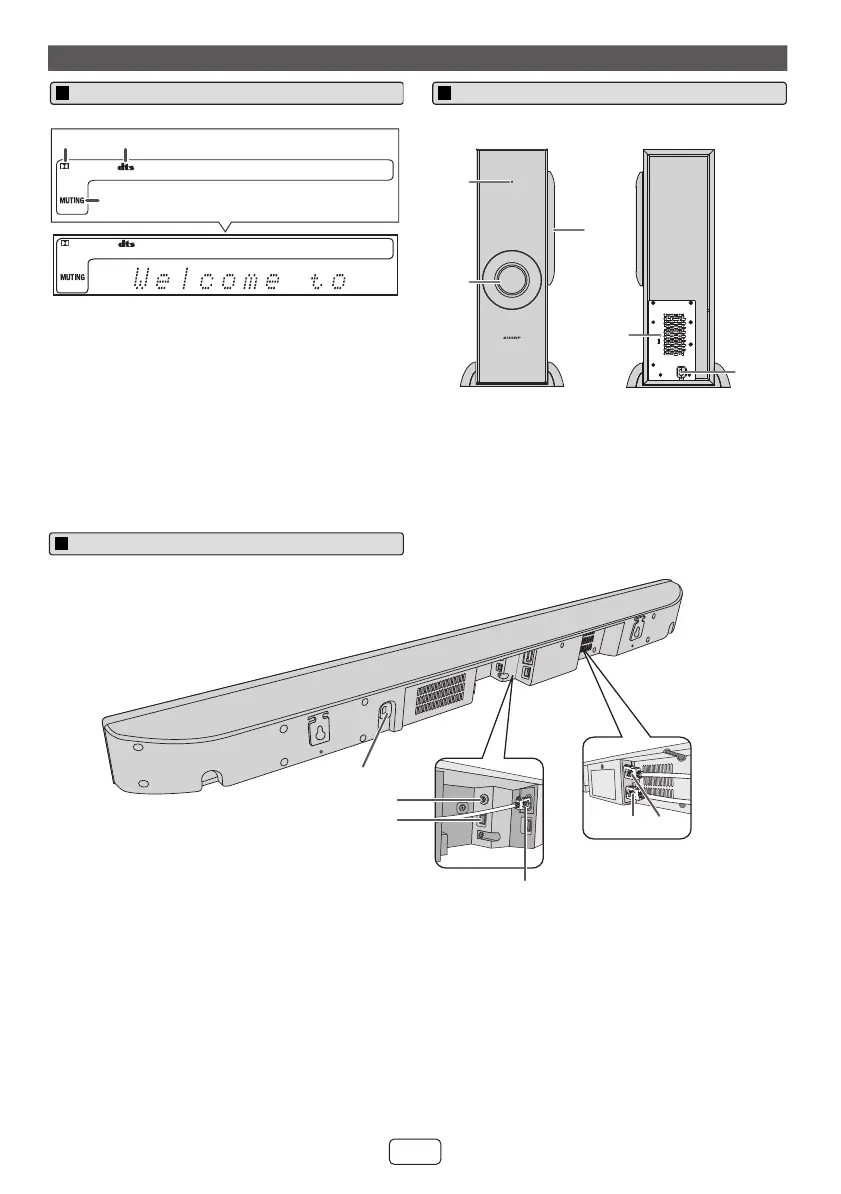

Controls and indicators (continued)
Display
DIGITAL
DIGITAL
12
3
Subwoofer
AC INPUT
PAIRING
4
2
3
1
5
FRONT VIEW
REAR VIEW
Sound Bar Rear Panel
1
2
3
4
5
6
