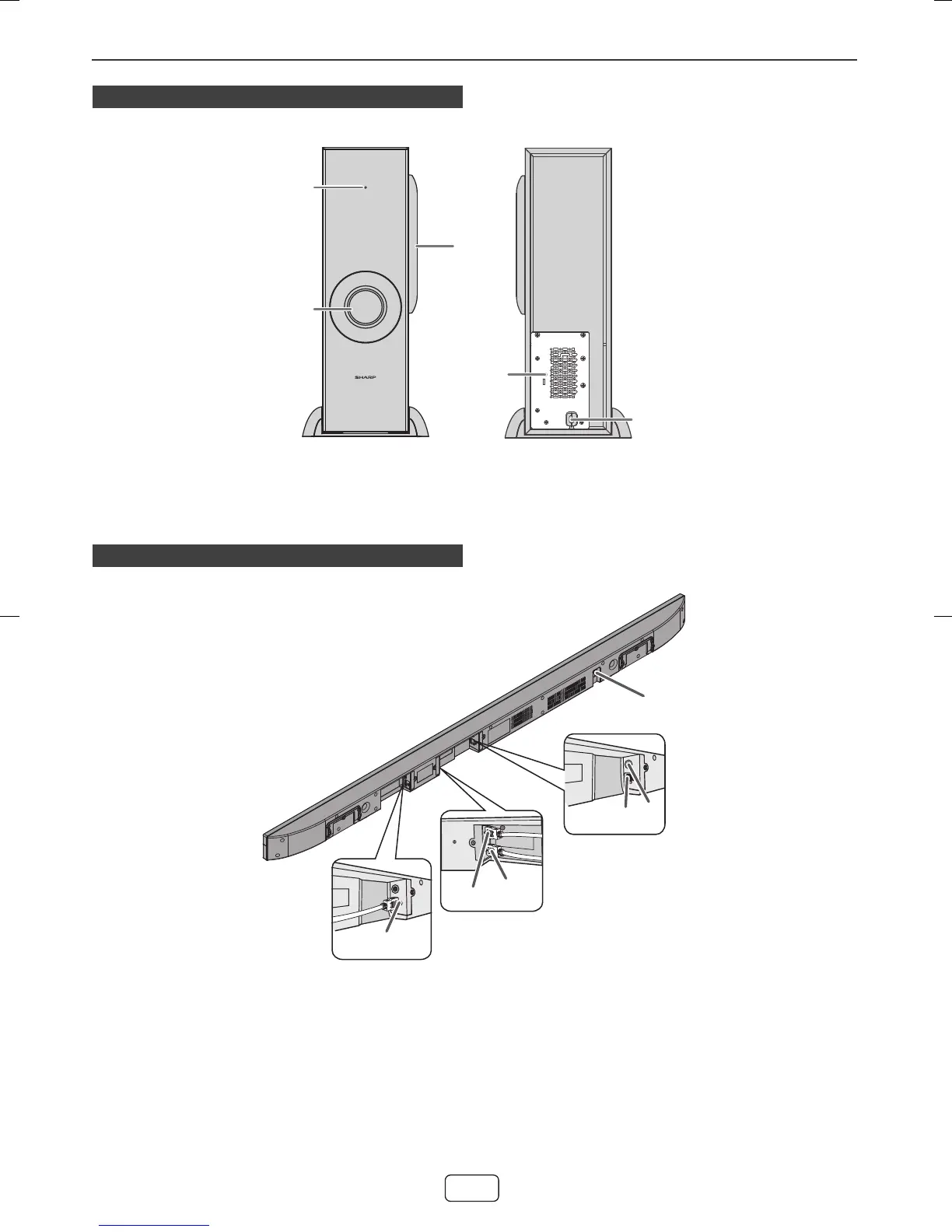

Controls and indicators (continued)
Reference page
1. Power/Pairing Indicator . . . . . . . . . . . . . . . . . . . 10
2. Bass Reflect Duct
3. Woofer
Reference page
4. Pairing button. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5. AC Power Lead. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Reference page
1. HDMI OUT (TV ARC) socket. . . . . . . . . . . . . . . . . 8
2. HDMI IN 1 socket . . . . . . . . . . . . . . . . . . . . . . . . . 8
3. HDMI IN 2 socket . . . . . . . . . . . . . . . . . . . . . . . . . 8
Reference page
4. Optical IN socket . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5. Audio IN Terminal . . . . . . . . . . . . . . . . . . . . . . . . . 9
6. AC Power Lead . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
■ Subwoofer
AC INPUT
PAIRING
4
2
3
1
5
FRONT VIEW
REAR VIEW
■ Sound Bar Rear Panel
6
3
5
4
2
1
