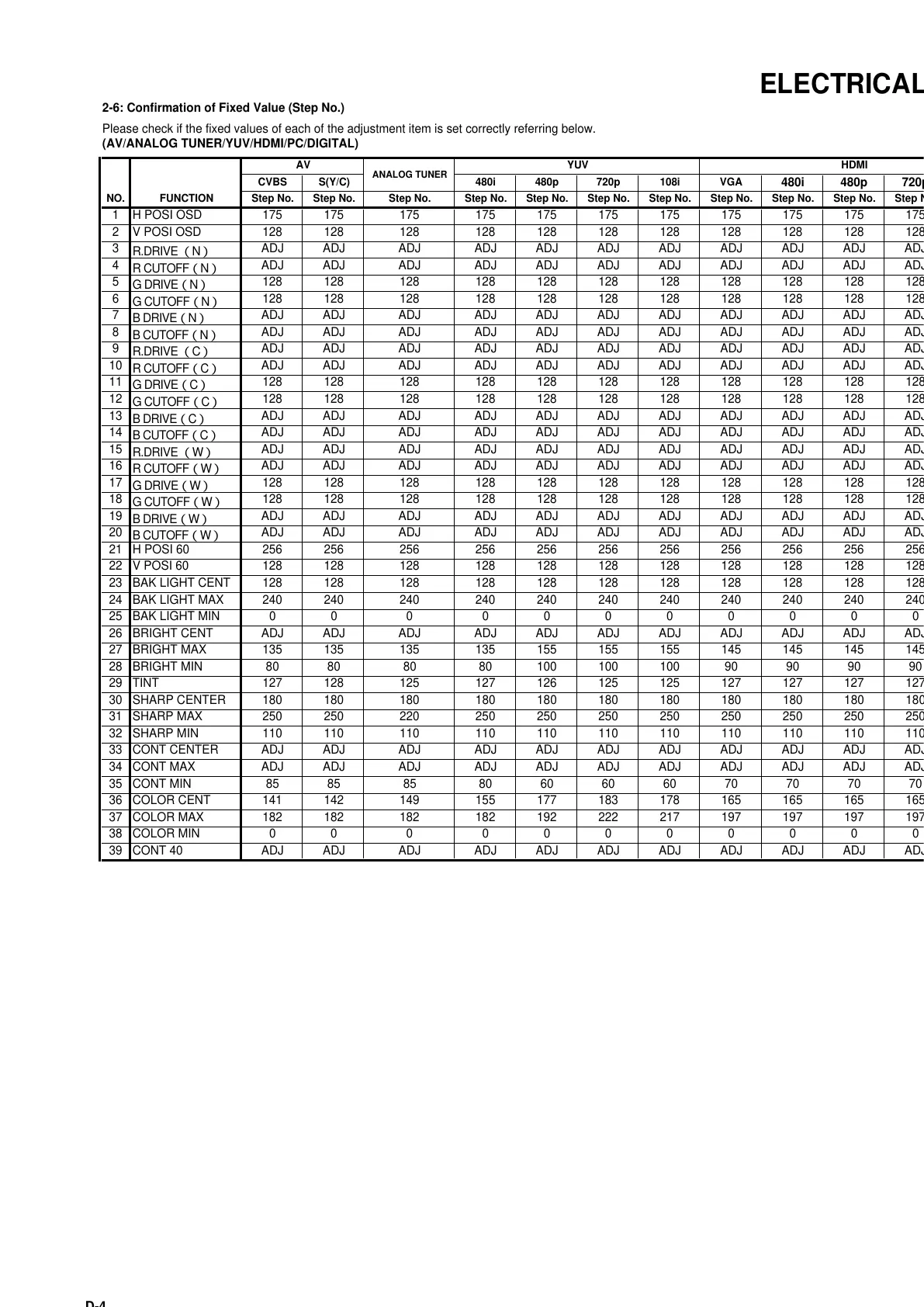

2-6: Confirmation of Fixed Value (Step No.)
Please check if the fixed values of each of the adjustment item is set correctly referring below.
(AV/ANALOG TUNER/YUV/HDMI/PC/DIGITAL)
CVBS S(Y/C) 480i 480p 720p 108i VGA
480i 480p 720p 1080i 640*480 720*400 800*600 1024*768 1280*768 1280*720 852*480 1360*768
480i 480p 720p 108i
NO. FUNCTION Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No. Step No.
1 H POSI OSD 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175 175
2 V POSI OSD 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
3
R.DRIVE
（
N
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 128 128 128 128 128 128 128 128 ADJ ADJ ADJ ADJ
4
R CUTOFF
（
N
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 139 139 139 139 139 139 139 139 ADJ ADJ ADJ ADJ
5
G DRIVE
（
N
）
128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 ADJ ADJ ADJ ADJ
6
G CUTOFF
（
N
）
128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
7
B DRIVE
（
N
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 128 128 128 128 128 128 128 128 ADJ ADJ ADJ ADJ
8
B CUTOFF
（
N
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 131 131 131 131 131 131 131 131 ADJ ADJ ADJ ADJ
9
R.DRIVE
（
C
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 129 129 129 129 129 129 129 129 ADJ ADJ ADJ ADJ
10
R CUTOFF
（
C
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 138 138 138 138 138 138 138 138 ADJ ADJ ADJ ADJ
11
G DRIVE
（
C
）
128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
12
G CUTOFF
（
C
）
128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
13
B DRIVE
（
C
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 133 133 133 133 133 133 133 133 ADJ ADJ ADJ ADJ
14
B CUTOFF
（
C
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 131 131 131 131 131 131 131 131 ADJ ADJ ADJ ADJ
15
R.DRIVE
（
W
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 150 150 150 150 150 150 150 150 ADJ ADJ ADJ ADJ
16
R CUTOFF
（
W
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 141 141 141 141 141 141 141 141 ADJ ADJ ADJ ADJ
17
G DRIVE
（
W
）
128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
18
G CUTOFF
（
W
）
128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
19
B DRIVE
（
W
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 89 89 89 89 89 89 89 89 ADJ ADJ ADJ ADJ
20
B CUTOFF
（
W
）
ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 137 137 137 137 137 137 137 137 ADJ ADJ ADJ ADJ
21 H POSI 60 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256 256
22 V POSI 60 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
23 BAK LIGHT CENT 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128
24 BAK LIGHT MAX 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240
25 BAK LIGHT MIN 0 0 0 000000000000000000000
26 BRIGHT CENT ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 127 127 127 108 127 127 127 127 ADJ ADJ ADJ ADJ
27 BRIGHT MAX 135 135 135 135 155 155 155 145 145 145 145 145 152 152 152 152 152 152 152 152 135 35 135 135
28 BRIGHT MIN 80 80 80 80 100 100 100 90 90 90 90 90 102 102 102 102 102 102 102 102 80 80 80 80
29 TINT 127 128 125 127 126 125 125 127 127 127 127 127 124 124 124 124 124 124 124 124 124 123 123 123
30 SHARP CENTER 180 180 180 180 180 180 180 180 180 180 180 180 40 40 40 40 40 40 40 38 150 150 150 150
31 SHARP MAX 250 250 220 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 255
32 SHARP MIN 110 110 110 110 110 110 110 110 110 110 110 110 110 110 110 110 110 110 110 110 50 50 50 50
33 CONT CENTER ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 95 95 95 110 95 95 95 95 ADJ ADJ ADJ ADJ
34 CONT MAX ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 126 126 126 145 126 126 126 126 ADJ ADJ ADJ ADJ
35 CONT MIN 85 85 85 80 60 60 60 70 70 70 70 70 50 50 50 100 50 50 50 50 85 85 85 85
36 COLOR CENT 141 142 149 155 177 183 178 165 165 165 165 165 128 128 128 128 128 128 128 128 128 128 128 128
37 COLOR MAX 182 182 182 182 192 222 217 197 197 197 197 197 172 172 172 172 172 172 172 172 172 172 172 172
38 COLOR MIN 0 0 0 000000000000000000000
39 CONT 40 ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ ADJ 119 119 119 119 119 119 119 119 ADJ ADJ ADJ ADJ
ELECTRICAL ADJUSTMENTS
HDMI PC
ANALOG TUNER
AV YUV DIGITAL
D-4 D-5
