18 L01.1L AC-2K3
19
L01.1L AC-2K3
4.3.2 Painel de Controle Superior (se presente)
1. Remova os 2 parafusos de xação.
2. Puxe o módulo para baixo e para trás (solte-o da articulação
frontal [M]). Você pode precisar usar um pouco de força.
3. Levante o Painel de seu suporte enquanto solta as 2 travas de
xação. O Painel é articulado para o outro lado.
4.3.3 Painel Interface Frontal (se presente)
1. Você pode remover o módulo completo do prato inferior,
puxando as 2 travas de xação para cima enquanto desliza o
módulo para fora do CRT [2].
2. Solte as 2 travas de xação [3] na lateral do suporte, e levante
a placa para fora do suporte (ela articula de um lado).
4.3.4 Painel DAF (se presente)
1. Você pode remover o módulo completo do suporte Principal,
pressionando as travas de xação para baixo [1] enquanto
desliza o módulo na direção do CRT [2].
2. Solte as 2 travas de xação [3] para levantar o Painel para fora
do suporte [4].
4.3.5 Remoção do Painel I/O Lateral (se presente)
1. Remova o Painel Lateral I/O completamente depois de des-
parafusar os 2 parafusos de xação [1].
2. Libere o 2 grampos de xação [2] e retire a placa do suporte.
4.4 Montagem do Aparelho
Antes de montar a tampa traseira, faça as seguintes vericações:
1. Cheque se o cabo de alimentação está montado corretamente
em seus suportes guias.
2. Recoloque o cabo de alimentação dentro do passa o no gabi-
nete.
3. Cheque se todos cabos estão repostos em suas posições origi
nais.

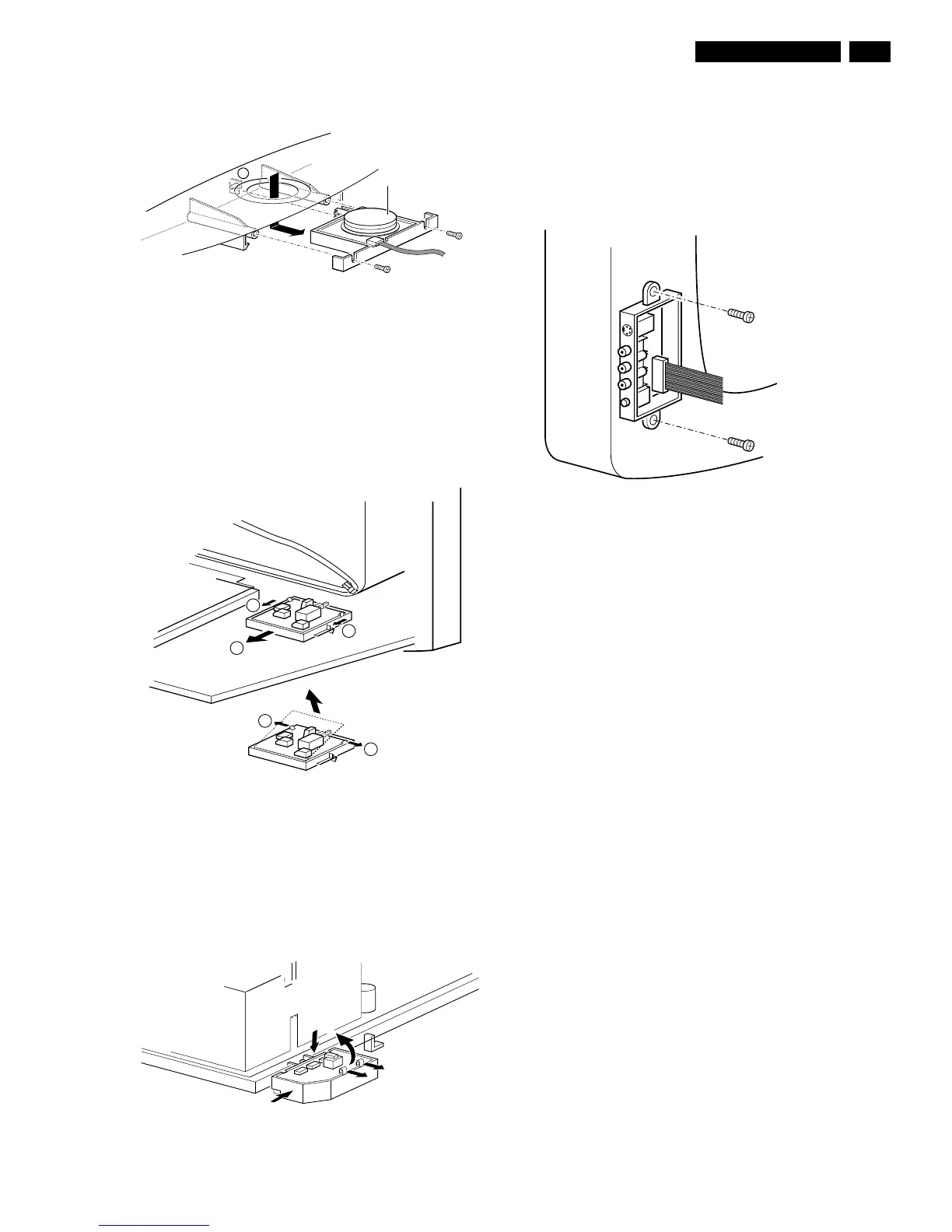

Figura 4-3 Remoção do Painel Superior
M
Top control board
Figura 4-4 Remoção da Interface Frontal
2
3
1
1
3
Figura 4-5 DAF Remoção do Painel DAF
3
2
3
4
1
Figura 4-6 Remoção do painel de conectores laterais
