Sharp PN-E702 Setup Manual

6
S

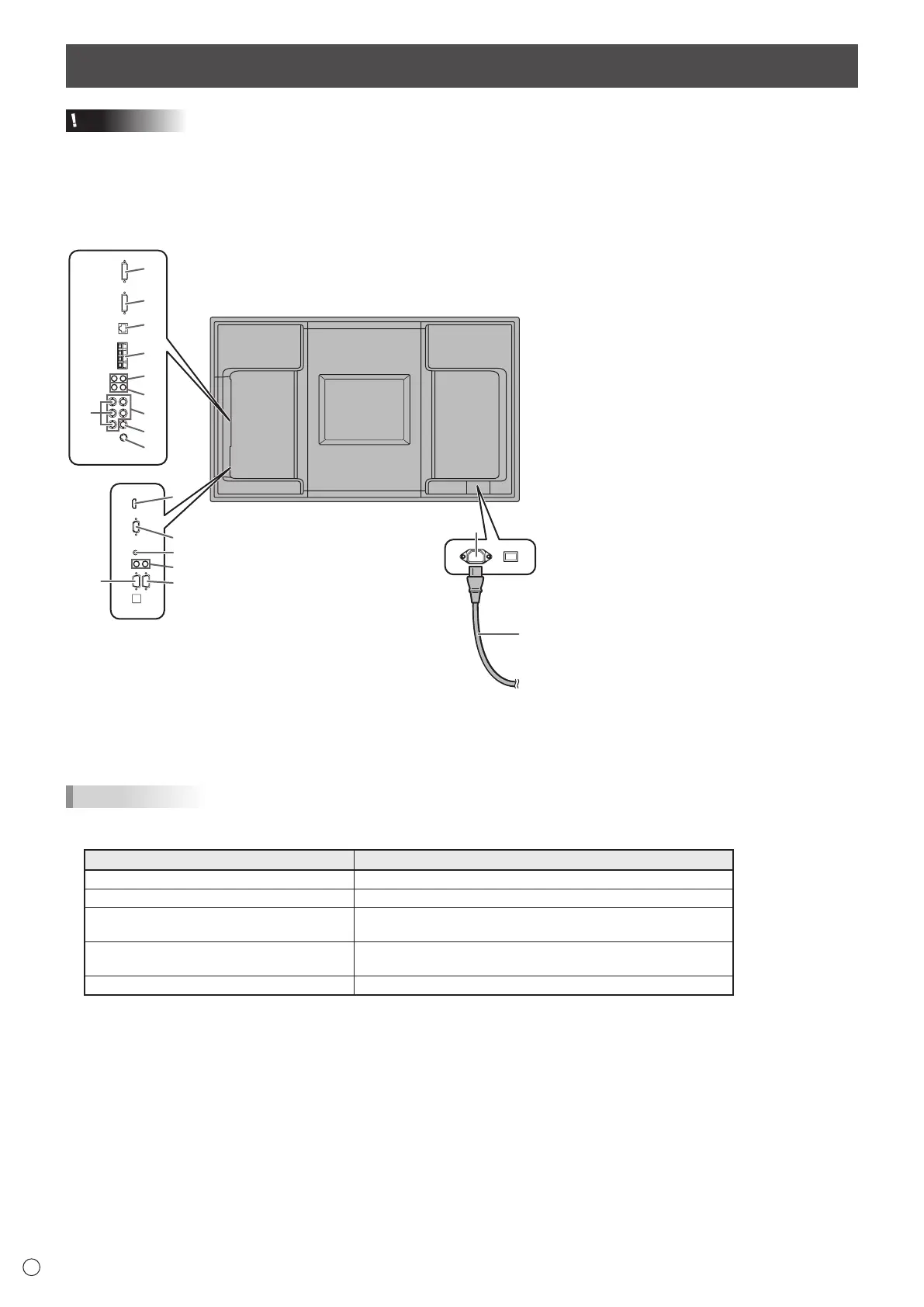

Conexiones
11
10
9
12
15
14
13
17
16
18
3
4
5
6
7
8
Cuando está instalada la placa
PN-ZB01 (opcional)
1
2
Para toma de alimentación
CONSEJOS
• AjusteelterminaldeentradadeaudiousadoparacadamododeentradaenAUDIOSELECT<SELECCIÓNDEAUDIO>en
elmenúOPTION<OPCIONES>.Acontinuaciónsemuestranlosajustesdefábrica.
Modo de entrada Terminal de entrada de audio (ajuste de fábrica)
PCD-SUB,PCDVI-D,PCRGB Terminal de entrada de audio
AVDVI-D Terminal de entrada Audio1
AVCOMPONENT(BNC),AVS-VIDEO,
AVVIDEO(BNC)
Terminal de entrada Audio2
AVCOMPONENT(D-SUB),
AVVIDEO(D-SUB)
Terminal de entrada de audio
PCHDMI,AVHDMI TerminaldeentradaPC/AVHDMI
• Cuandoseconectaelaltavozexterno,instaleelnúcleodecabledealtavoz(incluidoenelaccesorioopcionalPN-ZB01).
• HDMI,ellogotipodeHDMIyHigh-DenitionMultimediaInterfacesonmarcascomercialesoregistradasdeHDMILicensing
LLC.
1. Terminal de entrada de corriente
2. Cable de alimentación (suministrado)
3. Terminal de entrada PC/AV HDMI
4. Terminal de entrada PC D-sub
5. Terminal de entrada de audio
6. Terminales de salida de audio
7. Terminal de salida RS-232C
8. Terminal de entrada RS-232C
Cuando está instalada la placa PN-ZB01
(opcional)
9. Terminal de entrada PC/AV DVI-D
10. Terminal de salida PC/AV DVI-D
11. Terminal de LAN
12. Terminales de altavoces externos
13. Terminales de entrada Audio1
14. Terminales de entrada Audio2
15. Terminales de entrada PC RGB
16. Terminales de entrada AV component
17. Terminal de entrada AV video
18. Terminal de entrada AV S-video
Precaución
• Asegúresedeapagarelinterruptorprimarioydesconectarelenchufedelatomadecorrienteantesdeconectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tengacuidadodenoconfundirelterminaldeentradaconelterminaldesalidaalconectarloscables.Lainversiónaccidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.

Sharp PN-E702 Specifications

General

3D	No
Pixel pitch	0.802 x 0.802 mm
Aspect ratio	16:9
Response time	6 ms
Display diagonal	70 \
Separate H/V sync	Yes
Supported video modes	1080p
Viewable size, vertical	865.6 mm
Contrast ratio (dynamic)	-
Contrast ratio (typical)	4000:1
Display number of colors	1.073 billion colors
Viewable size, horizontal	1538.9 mm
Viewing angle, horizontal	176 °
Display brightness (typical)	450 cd/m²
Supported graphics resolutions	1920 x 1080 (HD 1080)
Audio system	stereo
Analog signal format system	NTSC, NTSC 3.58, NTSC 4.43, PAL, PAL 60, SECAM
RS-232 ports	2
DVI-D ports quantity	0
Product color	Black
Panel mounting interface	200 x 200, 400 x 200 mm
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	240 W
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	20 - 80 %

Weight and Dimensions

Depth (without stand)	100 mm
Width (without stand)	1615 mm
Height (without stand)	947 mm
Weight (without stand)	50000 g
