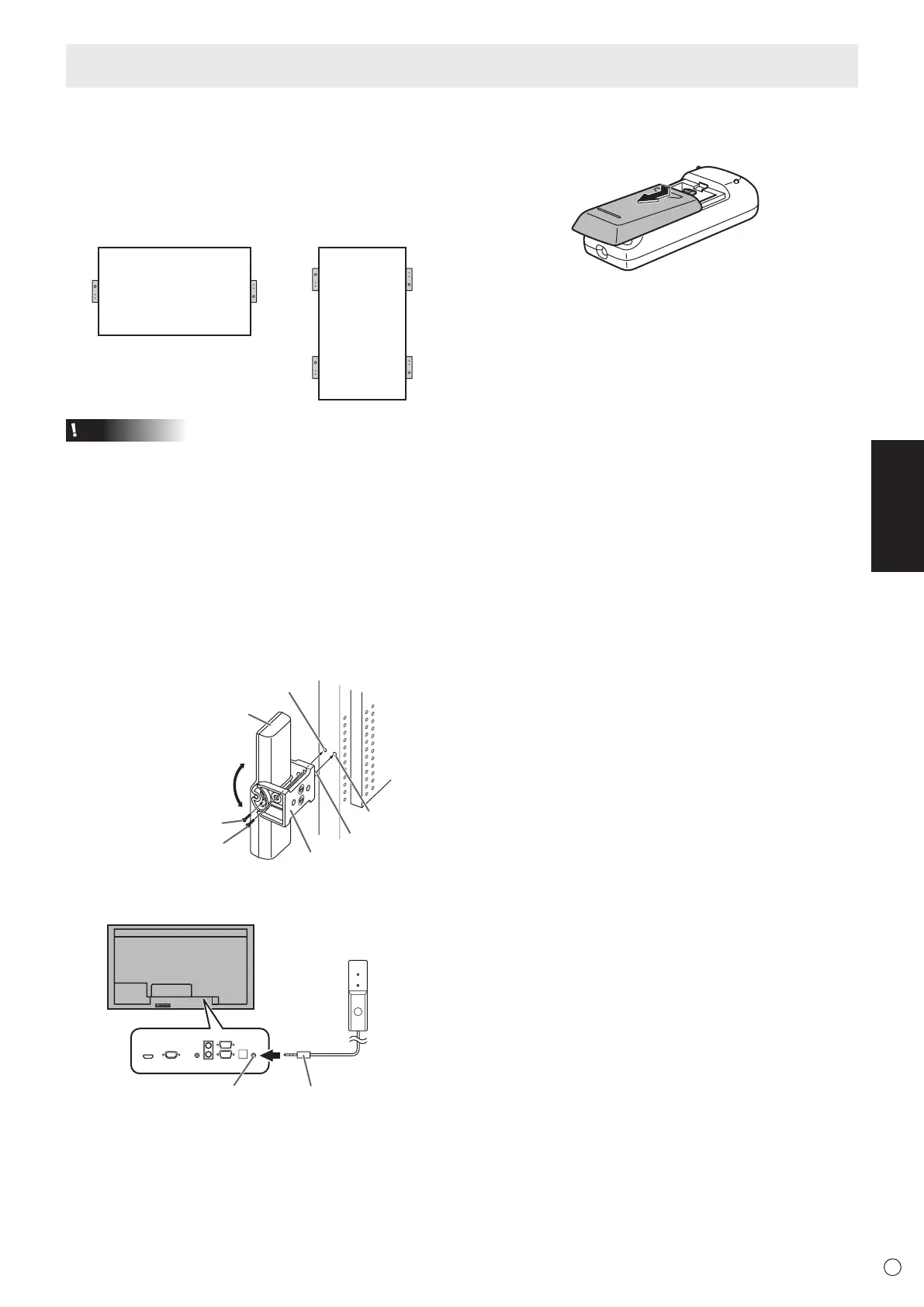

■ Conexión con el kit de control (opcional)
Si usa el monitor con el control remoto, será necesario el kit
de control PN-ZR01 (opcional).
Acople el cajetín del sensor de control remoto según
se muestra en la siguiente ilustración. (lado derecho
recomendado)
Para el monitor en
orientación horizontal
Para el monitor en
orientación vertical
Precaución
• Cuando acople el cajetín del sensor de control remoto,
apague el interruptor de alimentación principal.
• Conecte los monitores en serie con un cable RS-232.
1. Inserte la protuberancia antirrotación del brazo de
jación en el oricio antirrotación del monitor.
2. Fije el oricio de angulación del pedestal del monitor
con el tornillo de montaje.
3. Ajuste el ángulo del cajetín del sensor de control
remoto y asegúrelo con el tornillo de jación de modo
que pueda recibir señales de forma precisa desde el
control remoto.
Protuberancia
antirrotación
Ajuste de
ángulo
Orificio
antirrotación
Brazo de fijación
Tornillo de montaje (corto)
Tornillo de fijación
Cajetín del sensor
de control remoto
Tornillo de angulación
del pedestal
4. Inserte el cable de conexión del cajetín del sensor de
control remoto en el terminal del kit de control.
Cable de conexiónTerminal de kit de control
Cajetín del sensor
de control remoto
Instalación de las pilas
1. Presione suavemente la tapa y deslícela en la dirección de
la echa.
2. Consulte las indicaciones del compartimento y coloque las
pilas (R-6 (tamaño “AA”) x 2) (suministradas con el kit PN-
ZR01 (opcional)) con la polaridad (+) y (-) correcta.
3. Cierre la tapa.
Conexiones
