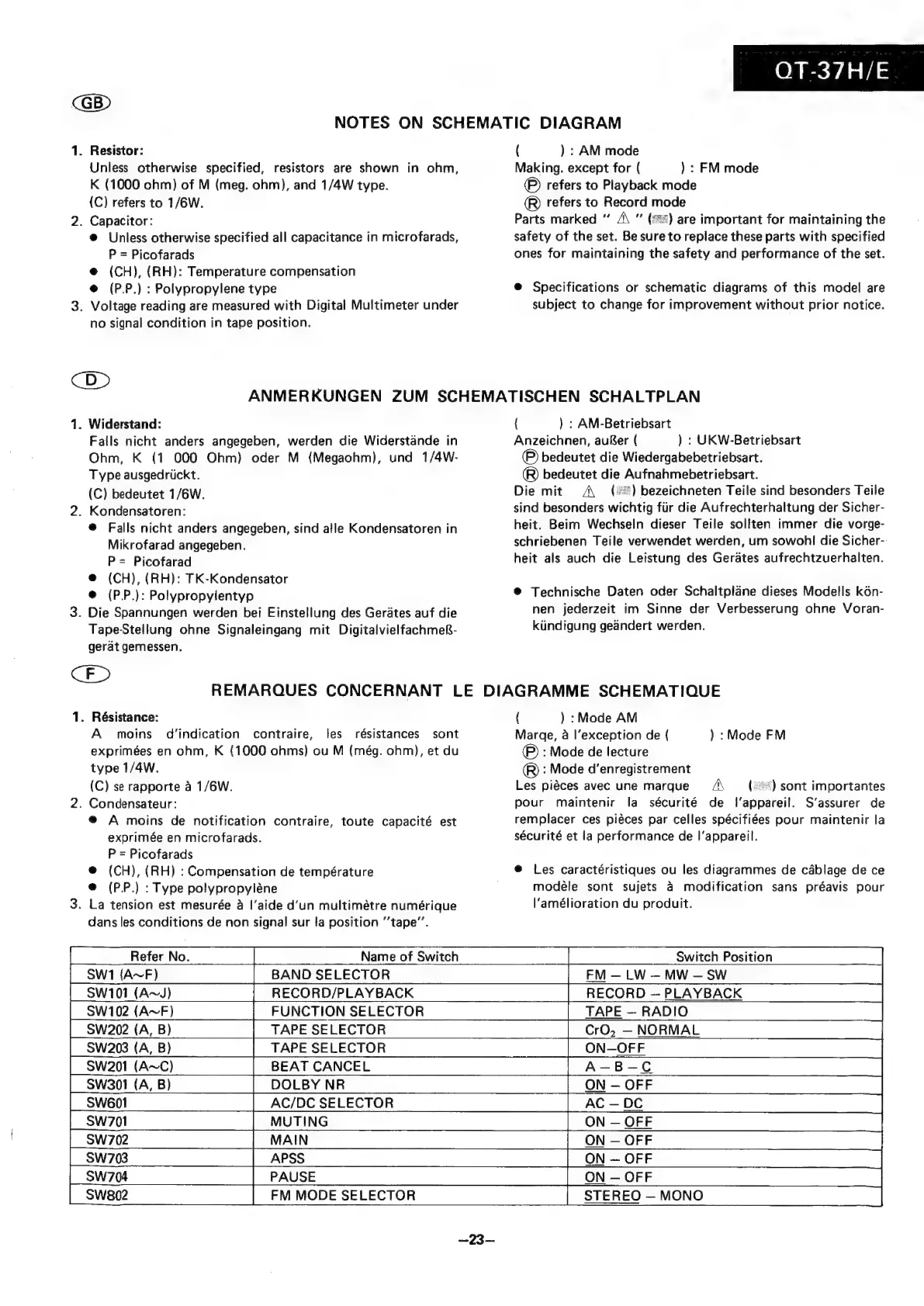

NOTES ON SCHEMATIC DIAGRAM
1. Resistor: ( ) : AM mode
Unless otherwise specified, resistors are shown in ohm, Making. except for ( ) : FM mode
K (1000 ohm) of M (meg. ohm), and 1/4W type. ® refers to Playback mode
(C) refers to 1/6W. ® refers to Record mode
2. Capacitor: Parts marked “ A\ ” (*) are important for maintaining the
@ Unless otherwise specified all capacitance in microfarads, safety of the set. Be sure to replace these parts with specified
P = Picofarads ones for maintaining the safety and performance of the set.
@ (CH), (RH): Temperature compensation
@ (P.P.) : Polypropylene type @ Specifications or schematic diagrams of this model are
3. Voltage reading are measured with Digital Multimeter under subject to change for improvement without prior notice.
no signal condition in tape position.
CD»
ANMERKUNGEN ZUM SCHEMATISCHEN SCHALTPLAN
1. Widerstand: ( ) : AM-Betriebsart
Fails nicht anders angegeben, werden die Widerstande in Anzeichnen, au8er ( ) : UKW-Betriebsart
Ohm, K (1 000 Ohm) oder M (Megaohm), und 1/4W- ®) bedeutet die Wiedergabebetriebsart.
Type ausgedrickt. ®) bedeutet die Aufnahmebetriebsart.
(C) bedeutet 1/6W. Die mit A\ (*®) bezeichneten Teile sind besonders Teile
sind besonders wichtig fiir die Aufrechterhaltung der Sicher-
© Falls nicht anders angegeben, sind alle Kondensatoren in heit. Beim Wechseln dieser Teile sollten immer die vorge-
Mikrofarad angegeben. schriebenen Teile verwendet werden, um sowohl die Sicher-:
P = Picofarad heit als auch die Leistung des Gerates aufrechtzuerhalten.
@ (CH), (RH): TK-Kondensator
@ (P.P.): Polypropylentyp
3. Die Spannungen werden bei Einstellung des Gerates auf die
Tape-Stellung ohne Signaleingang mit Digitalvielfachme8-
gerat gemessen.
CED
2. Kondensatoren:
@ Technische Daten oder Schaltplane dieses Modells k6n-
nen jederzeit im Sinne der Verbesserung ohne Voran-
kiindigung geandert werden.
REMARQUES CONCERNANT LE DIAGRAMME SCHEMATIQUE
1. Résistance: ( ) :Mode AM
A moins d’indication contraire, les résistances sont Marge, a l'exception de { ) : Mode FM
exprimées en ohm, K (1000 ohms) ou M (még. ohm}, et du ) - Mode de lecture
type 1/4W. ® : Mode d’enregistrement
(C) se rapporte a 1/6W. Les piéces avec une marque /\ (*) sont importantes
2. Condensateur: pour maintenir la sécurité de |’appareil. S’assurer de
@ A moins de notification contraire, toute capacité est remplacer ces piéces par celles spécifiées pour maintenir la
exprimée en microfarads. sécurité et la performance de |’appareil.
P = Picofarads
@ (CH), (RH) : Compensation de température @ Les caractéristiques ou les diagrammes de cablage de ce
@ (P.P.) : Type polypropyléne . modéle sont sujets 4 modification sans préavis pour
3. La tension est mesurée a l'aide d’un multimétre numérique l’amélioration du produit.
dans les conditions de non signal sur ta position ‘tape’.
Name of Switch
SW1 (A~F) BAND SELECTOR FM — LW — MW — SW
SW101 (A~J) RECORD/PLAYBACK RECORD — PLAYBACK
SW102 (A~F) FUNCTION SELECTOR TAPE — RADIO
SW202 (A, B) TAPE SELECTOR CrO, — NORMAL
SW203 (A, B) TAPE SELECTOR ON-OFF
Sw201 (A~C) BEAT CANCEL
SW601 AC/DC SELECTOR AC — DC
A
O
MUTING O
AIN ON — OFF
ON
O
M
—B-C
SW301 (A, B) DOLBY NR ON — OFF
N — OFF
=
SW703 APSS ON — OFF
SW704 PAUSE ON — OFF
SW802 FM MODE SELECTOR STEREO — MONO
