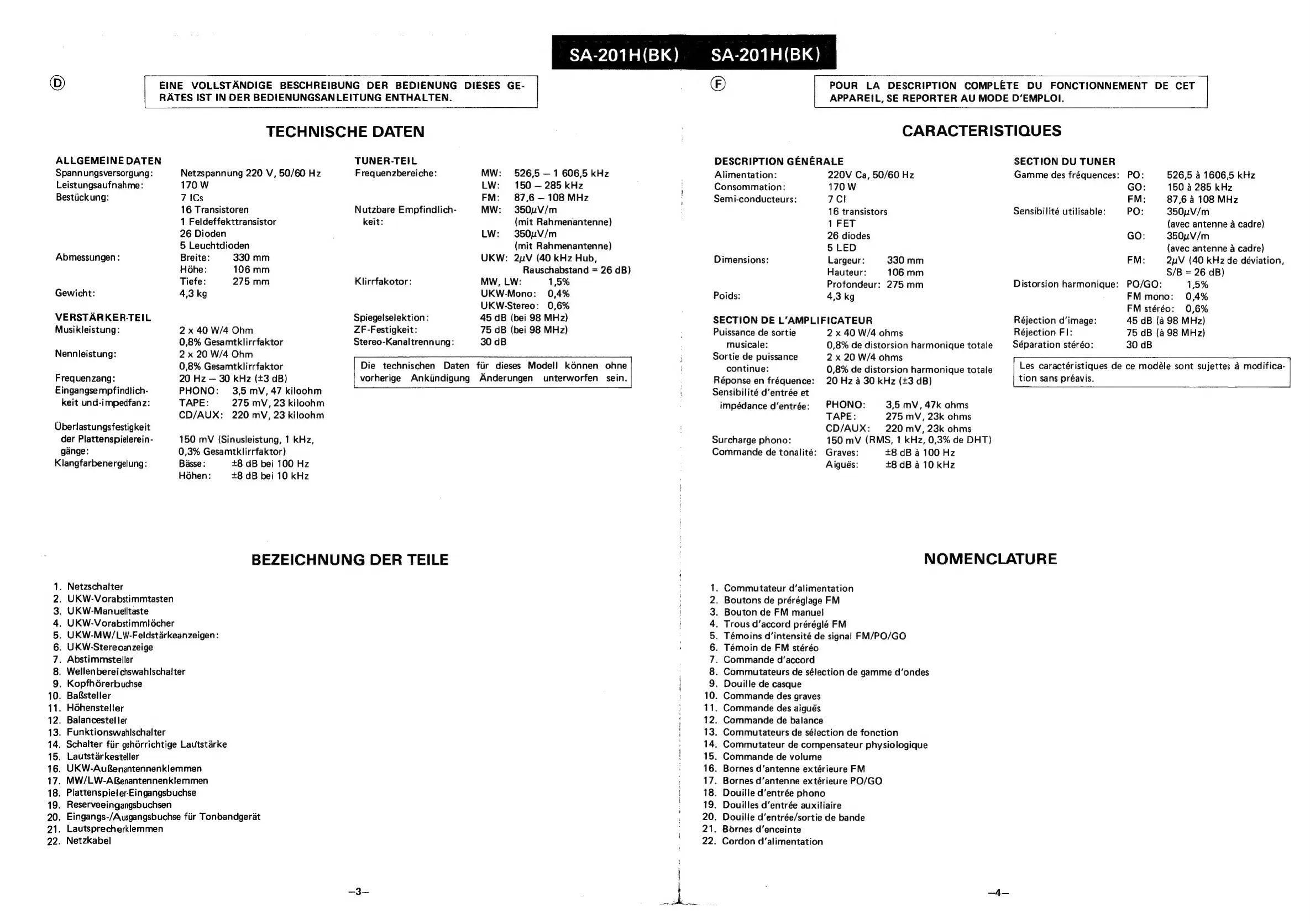

Sharp SA-201H - Technische Daten; Bezeichnung der Teile

©) EL VOLLSTANDIGE BESCHREIBUNG DER BEDIENUNG DIESES
RATES IST IN DER BEDIENUNGSANLEITUNG ENTHALTEN.
TECHNISCHE DATEN
ALLGEMEINE DATEN TUNER-TEIL
Spannungsversorgung: Netzspannung 220 V, 50/60 Hz Frequenzbereiche:
Leistungsaufnahme: 170 W
Bestiickung: 7 ICs
16 Transistoren Nutzbare Empfindlich-
1 Feldeffekttransistor keit:
26 Dioden
5 Leuchtdioden
Abmessungen : Breite: 330 mm
Hohe: 106 mm
Tiefe: 275 mm Klirrfakotor:
Gewicht: 4,3 kg
Spiegelselektion:
ZF-Festigkeit:
VERSTARKER.-TEIL
Musikleistung: 2 x 40 W/4 Ohm
0,8% Gesamtklirrfaktor
2 x 20 W/4 Ohm
Stereo-Kanaltrennung:
:
MW: 526,5 —1 606,5 kHz
LW: 150 — 285 kHz
FM: 87,6 — 108 MHz
MW: 350uV/m
(mit Rahmenantenne)
LW: 350uV/m
(mit Rahmenantenne)
UKW: 2uV (40 kHz Hub,
Rauschabstand = 26 dB)
Mw, LW: 1,5%
UKW-Mono: 0,4%
UKW-Stereo: 0,6%
45 dB (bei 98 MHz)
75 dB (bei 98 MHz)
30 dB
Nennleistung:
0,8% Gesamtklirrfaktor
Frequenzang: 20 Hz — 30 kHz (+3 dB)
Die technischen Daten fiir dieses Modell kdénnen ohne
vorherige Ankiindigung
Anderungen unterworfen sein.
PHONO: 3,5 mV, 47 kiloohm
TAPE: 275 mV, 23 kiloohm
CD/AUX: 220 mV, 23 kiloohm
Eingangsempfindlich-
keit und-impedfanz:
Uberlastungsfestigkeit
der Plattenspielerein- 150 mV (Sinusleistung, 1 kHz,
gange: 0,3% Gesamtklirrfaktor)
Klangfarbenergelung: Basse: +8 dB bei 100 Hz
Hohen: +8 dB bei 10 kHz
BEZEICHNUNG DER TEILE
. Netzschalter
. UKW-Vorabstimmtasten
UKW-Manuelltaste
. UKW-Vorabstimmlécher
. UKW-MW/LW-Feldstarkeanzeigen:
. UKW-Stereoanzeige
. Abstimmsteller
. Wellenbereichswahlschalter
. KopfhGrerbuchse
10. Ba&steller
11. Hdhensteller
12. Balancesteller
13. Funktionswahlschalter
14. Schalter fiir gehorrichtige Lautstarke
15. Lautstarkesteller
16. UKW-AuRenantennenklemmen
17. MW/LW-ARenantennenklemmen
18. Plattenspiel er-Eingangsbuchse
19. Reserveeingangsbuchsen
20. Eingangs-/Ausgangsbuchse fiir Tonbandgerat
21. Lautsprecherklemmen
22. Netzkabel
OONAMNAWNH=
—~3-
©
SA-201H(BK) = SA-201H(BK)
APPAREIL, SE REPORTER AU MODE D’EMPLOI.
POUR LA DESCRIPTION COMPLETE DU FONCTIONNEMENT DE ne
CARACTERIST
DESCRIPTION GENERALE
Alimentation:
Consommation:
Semi-conducteurs:
Dimensions:
Poids:
220V Ca, 50/60 Hz
170W
7Cl
16 transistors
1 FET
26 diodes
5 LED
Largeur: 330 mm
Hauteur: 106 mm
Profondeur: 275 mm
4,3 kg
SECTION DE L’AMPLIFICATEUR
Puissance de sortie
Sortie de puissance
Réponse en fréquence:
2 x 40 W/4 ohms
0,8% de distorsion harmonique totale
2 x 20 W/4 ohms
0,8% de distorsion harmonique totale
20 Hz 4 30 kHz (+3 dB)
musicale:
continue:
Sensibilité d’entrée et
Surcharge phono:
Commande de tonalité:
impédance d’entrée: PHONO: 3,5 mV, 47k ohms
TAPE: 275 mV, 23k ohms
CD/AUX: 220 mV, 23k ohms
150 mV (RMS, 1 kHz, 0,3% de DHT)
Graves: +8 dB a 100 Hz
Aigués: +8 dB a 10 kHz
IQUES
SECTION DU TUNER
Gamme des fréquences:
Sensibilité utilisable:
Distorsion harmonique:
Réjection d’image:
Réjection Fl:
Séparation stéréo:
PO: 526,5 4 1606,5 kHz
150 4 285 kHz
FM: 87,6 4 108 MHz
PO: 350uV/m
(avec antenne a cadre)
350uV/m
(avec antenne a cadre)
FM: 2uV (40 kHz de déviation,
GO:
S/B = 26 dB)
PO/GO: 1,5%
FM mono: 0,4%
FM stéréo: 0,6%
45 dB (4 98 MHz)
75 dB (a 98 MHz)
30 dB
Les caractéristiques de ce modéle sont sujettes a modifica-
tion sans préavis.
NOMENCLATURE
. Commutateur d’alimentation
. Boutons de préréglage FM
. Bouton de FM manuel
. Trous d’accord préréglé FM
Témoins d’intensité de signal FM/PO/GO
. Témoin de FM stéréo
. Commande d’accord
. Commutateurs de sélection de gamme d’ondes
. Douille de casque
. Commande des graves
. Commande des aigués
. Commande de balance
. Commutateurs de sélection de fonction
. Commutateur de compensateur physiologique
. Commande de volume
. Bornes d’antenne extérieure FM
. Bornes d’antenne extérieure PO/GO
. Douille d’entrée phono
. Douilles d’entrée auxitiaire
. Douillie d’entrée/sortie de bande
. Bornes d’enceinte
. Cordon d’alimentation
~4—
