SC-7700CDH

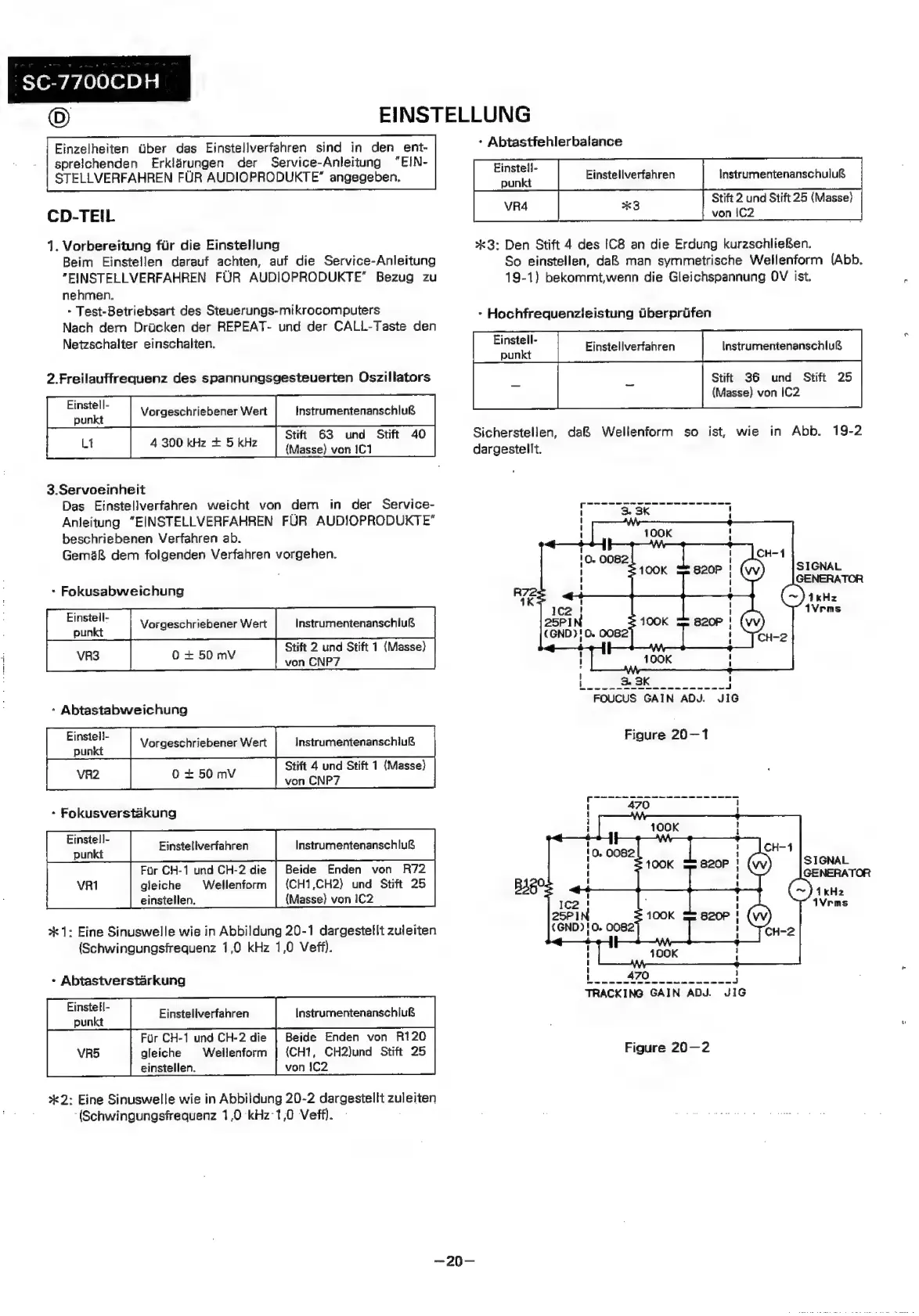

©) EINSTELLUNG
Einzelheiten Uber das Einstellverfahren sind in den ent-
spreichenden Erklarungen der Service-Anleitung "EIN-
STELLVERFAHREN FUR AUDIOPRODUKTE” angegeben.
CD-TEIL
1. Vorbereitung fir die Einstellung
Beim Einstellen darauf achten, auf die Service-Anleitung
"EINSTELLVERFAHREN FUR AUDIOPRODUKTE* Bezug zu
nehmen.
- Test-Betriebsart des Steuerungs-mikrocomputers
Nach dem Driicken der REPEAT- und der CALL-Taste den
Netzschalter einschalten.
2.Freilauffrequenz des spannungsgesteuerten Oszillators
pans
Vorgeschriebener
Wert
Instrumentenanschlu&
4300
kHz
+
SkHz
|
Stift
63
und
Stift
40
{Masse} von 1C1
3.Servoeinheit
Das Einstellverfahren weicht von dem in der Service-
Anieitung “EINSTELLVERFAHREN FUR AUDIOPRODUKTE"
beschriebenen Verfahren ab.
Gemak dem folgenden Verfahren vorgehen.
- Fokusabweichung
Einstall: Vorgeschriebener Wert Instrumentenanschiu®
punkt
Stift 2 und Stift 1 (Masse)
+
aaa von CNP7
- Abtastabweichung
Vorgeschriebener Wert Instrumentenanschiul
Stift 4 und Stift 1 (Masse)
+.
0 = BON __| von CNP?
- Fokusverstakung
punkt
Fur CH-1 und CH-2 die | Beide Enden von R72
VRi gleiche Wellenform
einstellen.
{CH1,CH2) und Stift 25
(Masse) von 1C2
* 1: Eine Sinuswelle wie in Abbildung 20-1 dargestellt zuleiten
{Schwingungsfrequenz 1,0 kHz 1,0 Veff).
- Abtastverstarkung
Einstell- Einsteliverfahren Instrumentenanschlu&
punkt
Fur CH-1 und CH-2 die | Beide Enden von R120
VR5 gleiche Wellenform
einstellen.
{CH1, CH2)und Stift 25
von !1C2
*2: Eine Sinuswelle wie in Abbiidung 20-2 dargestellt zuleiten
-(Schwingungsfrequenz 1,0 kHz-1,0 Veff). -
- Abtastfehlerbalance
Einstell- Einstellverfahren Instrumentenanschuluk
punkt
VR4 x3 Stift 2 und Stift 25 (Masse}
von IC2 . =
*3: Den Stift 4 des IC8 an die Erdung kurzschlieBen.
So einstellen, da& man symmetrische Weilenform (Abb.
19-1) bekommt,wenn die Gleichspannung OV ist.
* Hochfrequenzieistung iberprifen
Einstell- Einstellverfahren Instrumentenanschlu&
punkt
Stitt 36 und Stift
(Masse) von IC2
25
Sicherstellen, daf& Wellenform so ist, wie in Abb. 19-2
dargestellt.
SIGNAL
GENERATOR
kHz
1c2 1Vems
25P1
CGND
FOUCUS GAIN ADJ. JIG
Figure 20—1
SIGNAL
GENERATOR
(~) 4 xHe
1Vrms
TRACKING GAIN ADJ. JIG
Figure 20—2
