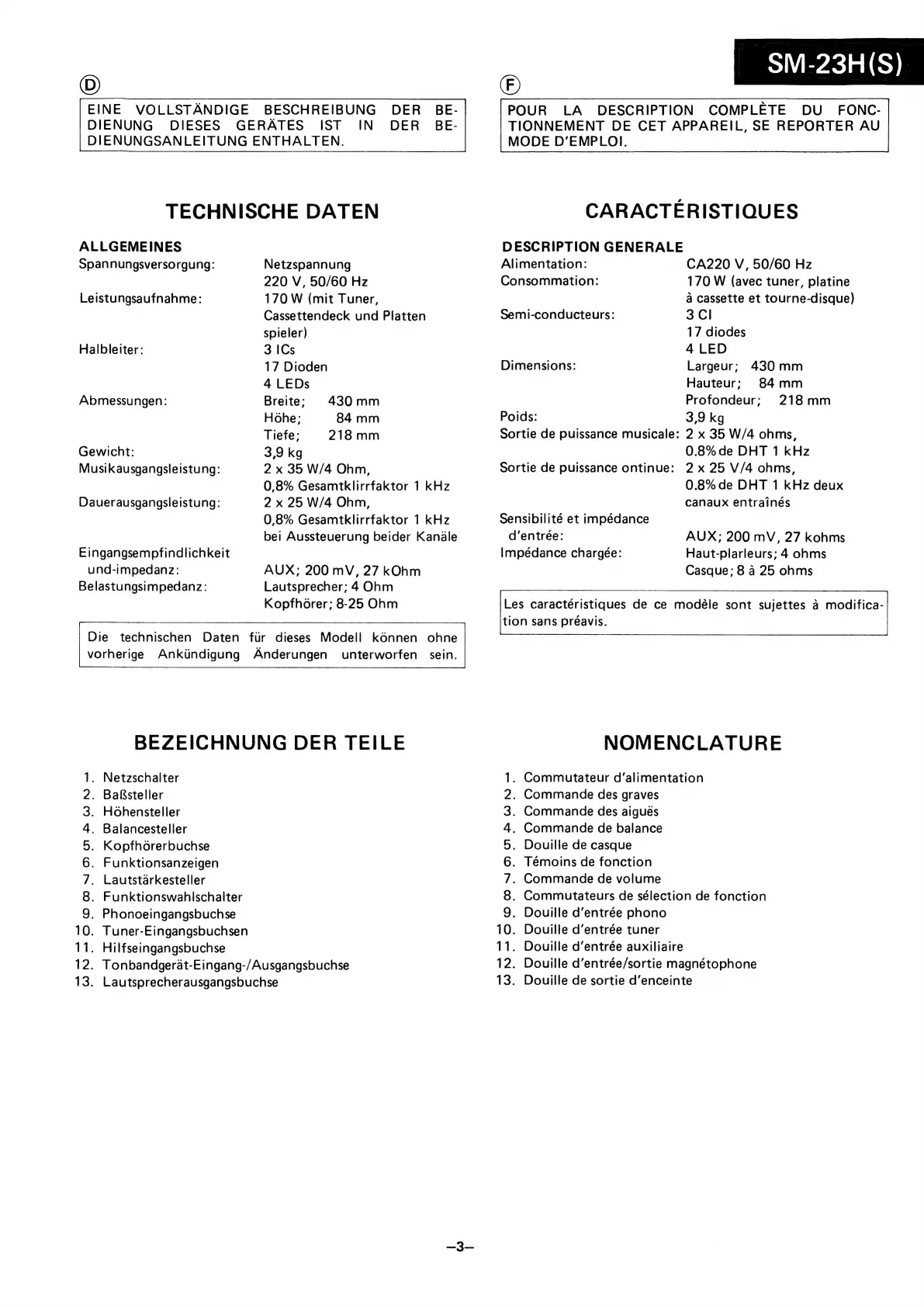

Sharp SM-23H - Page 3

EINE VOLLSTANDIGE BESCHREIBUNG DER _ BE-
DIENUNG DIESES GERATES IST IN DER _ BE-
DIENUNGSANLEITUNG ENTHALTEN.
TECHNISCHE DATEN
ALLGEMEINES
Spannungsversorgung: Netzspannung
220 V, 50/60 Hz
170 W (mit Tuner,
Cassettendeck und Platten
spieler)
3 ICs
17 Dioden
4 LEDs
Breite;
Hohe;
Tiefe;
3,9 kg
2 x 35 W/4 Ohm,
0,8% Gesamtklirrfaktor 1 kHz
2 x 25 W/4 Ohm,
0,8% Gesamtklirrfaktor 1 kHz
bei Aussteuerung beider Kanale
Leistungsaufnahme:
Halbleiter:
430 mm
84 mm
218mm
Abmessungen:
Gewicht:
Musikausgangsleistung:
Dauerausgangsleistung:
Eingangsempfindlichkeit
und-impedanz:
Belastungsimpedanz:
AUX; 200 mV, 27 kOhm
Lautsprecher; 4 Ohm
Kopfhorer; 8-25 Ohm
Die technischen Daten fir dieses Modell konnen ohne
vorherige Ankiindigung Anderungen unterworfen sein.
BEZEICHNUNG DER TEILE
. Netzschalter
. Baksteller
. Hohensteller
. Balancesteller
Kopfhorerbuchse
Funktionsanzeigen
. Lautstarkesteller
. Funktionswahlschalter
. Phonoeingangsbuchse
10. Tuner-Eingangsbuchsen
11. Hilfseingangsbuchse
12. Tonbandgerat-Eingang-/Ausgangsbuchse
13. Lautsprecherausgangsbuchse
OMANMDOAWN =
= oe
SM-23H(S)
©
POUR LA DESCRIPTION COMPLETE DU FONC-
TIONNEMENT DE CET APPAREIL, SE REPORTER AU
MODE D’EMPLOI.
CARACTERISTIQUES
DESCRIPTION GENERALE
Alimentation:
Consommation:
CA220 V, 50/60 Hz
170 W (avec tuner, platine
a Cassette et tourne-disque)
3 Cl
17 diodes
4 LED
Largeur; 430mm
Hauteur; 84mm
Profondeur; 218mm
Poids: 3,9 kg
Sortie de puissance musicale: 2 x 35 W/4 ohms,
0.8% de DHT 1 kHz
2 x 25 V/4 ohms,
0.8% de DHT 1 kHz deux
Ccanaux entrainés
Semi-conducteurs:
Dimensions:
Sortie de puissance ontinue:
Sensibilité et impédance
d'entrée:
Impédance chargée:
AUX; 200 mV, 27 kohms
Haut-plarleurs; 4 ohms
Casque; 8 a 25 ohms
Les caractéristiques de ce modéle sont sujettes a modifica-
ition sans préavis.
NOMENCLATURE
. Commutateur d’alimentation
. Commande des graves
Commande des aigués
Commande de balance
. Douille de casque
. Témoins de fonction
Commande de volume
. Commutateurs de sélection de fonction
. Douille d’entrée phono
10. Douille d’entrée tuner
11. Douille d’entrée auxiliaire
12. Douille d’entrée/sortie magnétophone
13. Douille de sortie d’enceinte
