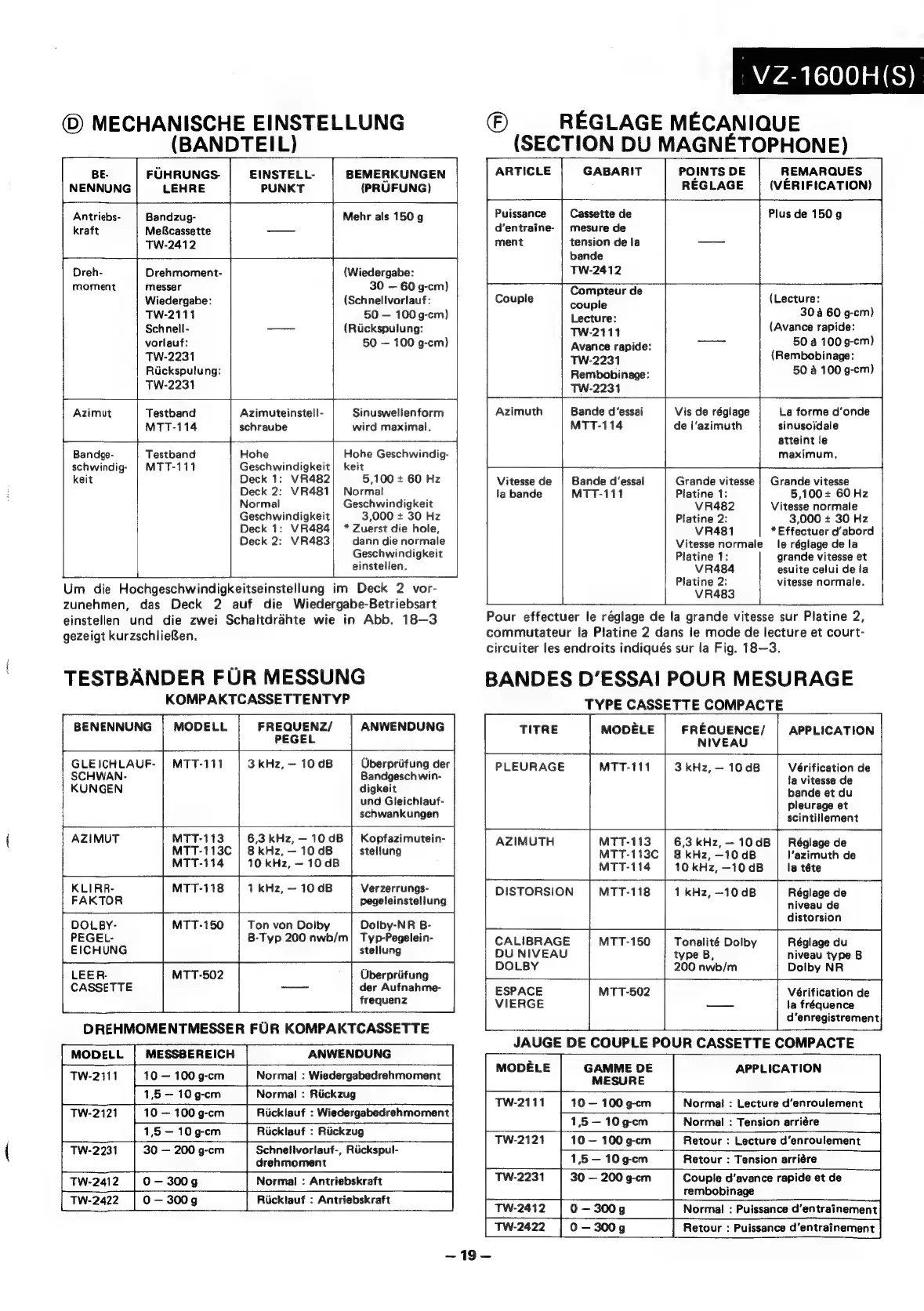

Sharp VZ-1600H(S)

(©) MECHANISCHE EINSTELLUNG
(BANDTEIL)
[ BE. FUHRUNGS- EINSTELL- BEMERKUNGEN
NENNUNG LEHRE PUNKT (PRUFUNG)
Antriebs- Bandzug- Mehr als 150 g
kraft Me8 cassette —
TW-2412
| Dreh- Drehmoment- (Wiedergabe:
moment messer 30 — 60 g-cm)
Wiedergabe: (Schnellvorlauf:
TW-2111 50 — 100 g-cm)
Schnell- _—_ (Rickspulung:
vorlauf: 50 — 100 g-cm)
TW-2231
Riickspulung:
TW-2231
Azimut Testband Azimuteinstell- Sinuswellenform
MTT-114 schraube wird maximal.
Bandge- Testband l Hohe Hohe Geschwindig-
schwindig- | MTT-111 Geschwindigkeit| keit
keit Deck 1: VR482 5,100 + 60 Hz
Deck 2: VR481] Normal
Normal Geschwindigkeit
Geschwindigkeit 3,000 + 30 Hz
Deck 1: VR484| * Zuerst die hole,
Deck 2: VR483 dann die normale
Geschwindigkeit
einstellen.
Um die Hochgeschwindigkeitseinstellung im Deck 2 vor-
zunehmen, das Deck 2 auf die Wiedergabe-Betriebsart
einstellen und die zwei Schaltdrahte wie in Abb. 18-3
gezeigt kurzschlieBen.
TESTBANDER FUR MESSUNG
KOMPAKTCASSETTENTYP
FREQUENZ/ ANWENDUNG
PEGEL
BENENNUNG | MODELL
GLEICHLAUF- | MTT-111 3 kHz, — 10 dB Uberpriifung der
SCHWAN- Bandgesch win-
KUNGEN digkeit
und Gleichlauf-
schwankungen
| AZIMUT MTT-113 6,3 kHz, — 10 dB | Kopfazimutein-
MTT-113C | 8 kHz, — 10 dB stellung
MTT-114 10 kHz, ~ 10 dB
KLIRR-
FAKTOR
MTT-118 1 kHz, — 10 dB Verzerrungs-
pegeteinstellung
Dolby-NR B-
Typ-Pegelein-
stellung
DOLBY-
PEGEL-
EICHUNG
Ton von Dolby
8-Typ 200 nwb/m
LEER- MTT-502 Uberpriifung
CASSETTE ec der Aufnahme-
L frequenz
DREHMOMENTMESSER FOR KOMPAKTCASSETTE
MODELL | MESSBEREICH
ANWENDUNG
TW-2111 10 — 100 g-cm Normal : Wiedergabedrehmoment
Normal : Rickzug
Ricklauf : Wiedergabedrehmoment
1,5 —10g-cm
10 — 100 g-cm
1,5-—10g-cm Riicklauf : Riickzug
TW-2231 30 — 200 g-cm Schnelivorlauf-, Riickspul-
drehmoment
TW-2412 Normal : Antriebskraft
TW-2422 Riicklauf : Antriebskraft
TW-2121
VZ-1600H(S)
© REGLAGE MECANIQUE
(SECTION DU MAGNETOPHONE)
ARTICLE GABARIT POINTS DE REMARQUES
REGLAGE (VERIFICATION)
Cassette de
mesure de
tension de la
bande
TW-2412
Compteur de
couple
Lecture:
TW-2111
Avance rapide:
TW-2231
Rembobinage:
TW-2231
Puissance Plus de 150g
d’entraine-
ment
(Lecture:
30 a 60 g-cm)
(Avance rapide:
50 4 100 g-cm)
(Rembobinage:
50 a 100 g-cm)
La forme d’onde
sinusoidale
atteint le
maximum,
Bande d’essai
MTT-114
Azimuth Vis de réglage
de |‘azimuth
Grande vitesse
5,100+ 60 Hz
Vitesse normale
3,000 + 30 Hz
*Effectuer d’abord
le réglage de la
grande vitesse et
esuite celui de la
vitesse normale.
Grande vitesse
Platine 1:
VR482
Platine 2:
VR481
Vitesse normale
Platine 1:
VR484
Platine 2:
VR483
Bande d’essal
MTT-111
Vitesse de
la bande
Pour effectuer le réglage de la grande vitesse sur Platine 2,
commutateur la Platine 2 dans le mode de lecture et court-
circuiter les endroits indiqués sur la Fig. 18—3.
BANDES D’ESSA! POUR MESURAGE
TYPE CASSETTE COMPACTE
TITRE MODELE FREQUENCE/ APPLICATION
NIVEAU
PLEURAGE MTT-111 3 kHz, — 10dB Vérification de
la vitesse de
bande et du
pleurage et
scintillement
AZIMUTH MTT-113 6,3 kHz, — 10dB | Réglage de
MTT-113C | 8 kHz, —10 dB azimuth de
MTT-114 10 kHz, —10 dB la téte
DISTORSION MTT-118 1 kHz, -10dB Réglage de
niveau de
distorsion
CALIBRAGE MTT-150 Tonalité Dolby Réglage du
DU NIVEAU type B, niveau type B
DOLBY 200 nwb/m Dolby NR
ESPACE MTT-502 Vérification de
VIERGE — la fréquence
d’enregistrement
JAUGE DE COUPLE POUR CASSETTE COMPACTE
GAMME DE APPLICATION
MESURE
Normal : Lecture d’enroulement
: Tension arriére
Lecture d’enroulement
1,5 — 10 g-cm Normal
Retour :
Retour : Tension arriére
TW-2121 10 — 100 g-cm
1,5-—10g-cm
TW-2231 30 — 200 g-cm Couple d’avance rapide et de
rembobinage
Normal : Puissance d’entrainement
TW-2412 0 — 300g
Retour : Puissance d’entrainement
—19—
