RATES IST IN DER BEDIENUNGSANLEITUNG ENTHALTEN.
Oak
ALLGEMEINES
Spannungsversorgung:
Leistungsaufnahme:
Halbleiter:
Abmessungen:
Gewicht:
VERSTARKER
Musikleistung:
Sinusleistung:
Eingangsempfindlichkeit
und Eingangsimpedanz:
Lastimpedanz:
CASSETTENDECK
Typ:
Band:
Vormagnetisierung
und Loschsystem:
Bandgeschwindigkeit:
VZ-1600H(S)
E VOLLSTANDIGE BESCHREIBUNG DER BEDIENUNG DIESES GE- |

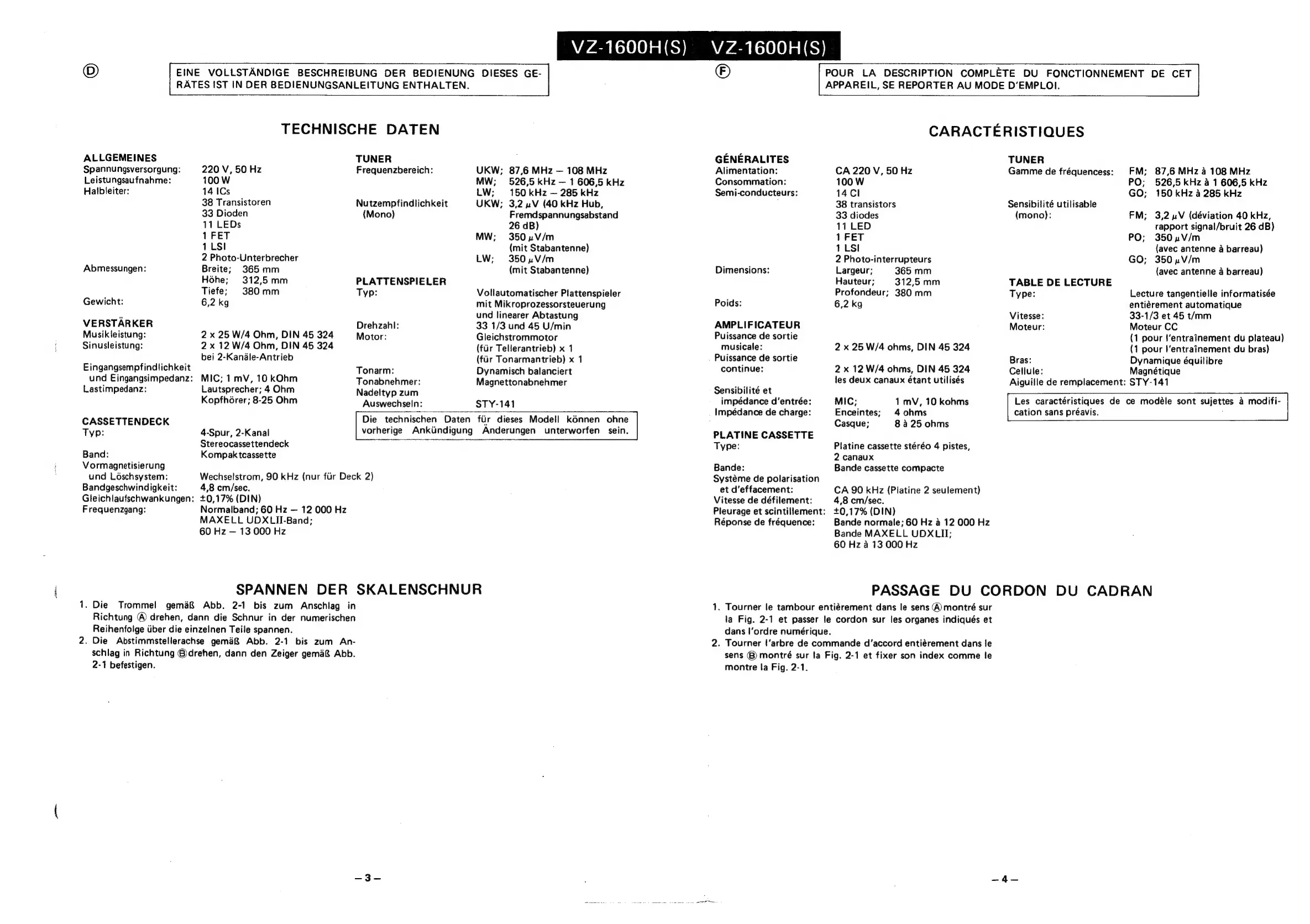

TECHNISCHE DATEN
220 V, 50 Hz
100 W
14 ICs
38 Transistoren
33 Dioden
11 LEDs
1 FET
1LSI
2 Photo-Unterbrecher
Breite; 365 mm
Hohe; 312,5mm
Tiefe; 380mm
6,2 kg
2 x 25 W/4 Ohm, DIN 45 324
2 x 12 W/4 Ohm, DIN 45 324
bei 2-Kanale-Antrieb
MIC; 1 mV, 10 kOhm
Lautsprecher; 4 Ohm
Kopfhorer; 8-25 Ohm
4-Spur, 2-Kanal
Stereocassettendeck
Kompak tcassette
TUNER
Frequenzbereich:
Nutzempfindlichkeit
(Mono)
PLATTENSPIELER
Typ:
Drehzahl:
Motor:
Tonarm:
Tonabnehmer:
Nadeltyp zum
Auswechsein:
UKW; 87,6 MHz — 108 MHz
MW; 526,5 kHz — 1606,5 kHz
LW; 150 kHz — 285 kHz
UKW; 3,2 nV (40 kHz Hub,
Fremdspannungsabstand
26 dB)
MW; 350nV/m
(mit Stabantenne)
LW; 350.uV/m
(mit Stabantenne)
Vollautomatischer Plattenspieler
mit Mikroprozessorsteuerung
und linearer Abtastung
33 1/3 und 45 U/min
Gleichstrommotor
(fur Tellerantrieb) x 1
(fur Tonarmantrieb) x 1
Dynamisch balanciert
Magnettonabnehmer
STY-141
Wechselstrom, 90 kHz (nur fir Deck 2)
4,8 cm/sec.
Gleichlaufschwankungen: +0,17% (DIN)
Frequenzgang:
1. Die Trommel
Normalband; 60 Hz — 12 000 Hz
MAXELL UDXLII-Band;
60 Hz — 13 000 Hz
Die technischen Daten fiir dieses Modell koénnen ohne
vorherige AnkUndigung Anderungen unterworfen sein.
SPANNEN DER SKALENSCHNUR
gema& Abb. 2-1 bis zum Anschlag in
Richtung @ drehen, dann die Schnur in der numerischen
Reihenfolge tiber die einzelnen Teile spannen.
2. Die Abstimmstellerachse gema& Abb. 2-1 bis zum An-
schlag in Richtung @drehen, dann den Zeiger gema& Abb.
2-1 befestigen.
©
GENERALITES
Alimentation:
Consommation:
Semi-conducteurs:
Dimensions:
Poids:
AMPLIFICATEUR
Puissance de sortie
musicale:
Puissance de sortie
continue:
Sensibilité et
impédance d’entrée:
Impédance de charge:
PLATINE CASSETTE
Type:
Bande:
VZ-1600H(S)
POUR LA DESCRIPTION COMPLETE DU FONCTIONNEMENT DE CET
APPAREIL, SE REPORTER AU MODE D’EMPLOI.
CARACTERISTIQUES
TUNER
CA 220 V, 50 Hz Gamme de fréquencess: FM; 87,6 MHz a 108 MHz
100 W PO; 526,5 kHz 4 1 606,5 kHz
14Cl GO; 150 kHz a 285 kHz
38 transistors Sensibilité utilisable
33 diodes (mono): FM; 3,2 uV (déviation 40 kHz,
11 LED rapport signal/bruit 26 dB)
1 FET PO; 3504V/m
1LSI (avec antenne a barreau)
2 Photo-interrupteurs GO; 350nV/m
Largeur; 365 mm (avec antenne a barreau)
Hauteur; 312,5 mm TABLE DE LECTURE
Profondeur; 380 mm Type: Lecture tangentielle informatisée
6,2 kg entiérement automatique
Vitesse: 33-1/3 et 45 t/mm
Moteur: Moteur CC
(1 pour \’entrainement du plateau)
2 x 25 W/4 ohms, DIN 45 324 (1 pour lentrainement du bras)
Bras: Dynamique équilibre
2 x 12 W/4 ohms, DIN 45 324 Cellule: Magnétique
les deux canaux étant utilisés
Aiguille de remplacement: STY-141
MIC; 1 mV, 10 kohms Les caractéristiques de ce modéle sont sujettes a modifi-
Enceintes; 4 ohms cation sans préavis. :
Casque; 8 4 25 ohms
Platine cassette stéréo 4 pistes,
2 canaux
Bande cassette compacte
Systéme de polarisation
et d’effacement:
Vitesse de défilement:
CA 90 kHz (Platine 2 seulement)
4,8 cm/sec.
Pleurage et scintillement: +0,17% (DIN)
Réponse de fréquence:
Bande normale; 60 Hz a 12 000 Hz
Bande MAXELL UDXLII;
60 Hz a 13 000 Hz
PASSAGE DU CORDON DU CADRAN
1. Tourner le tambour entiérement dans le sens @)montré sur
la Fig. 2-1 et passer le cordon sur les organes indiqués et
dans !’ordre numérique.
2. Tourner l’‘arbre de commande d’accord entiérement dans le
sens ® montré sur ta Fig. 2-1 et fixer son index comme le
montre la Fig. 2-1.
