Ancrage des Pieds de Base
Assemblage des jambes
B

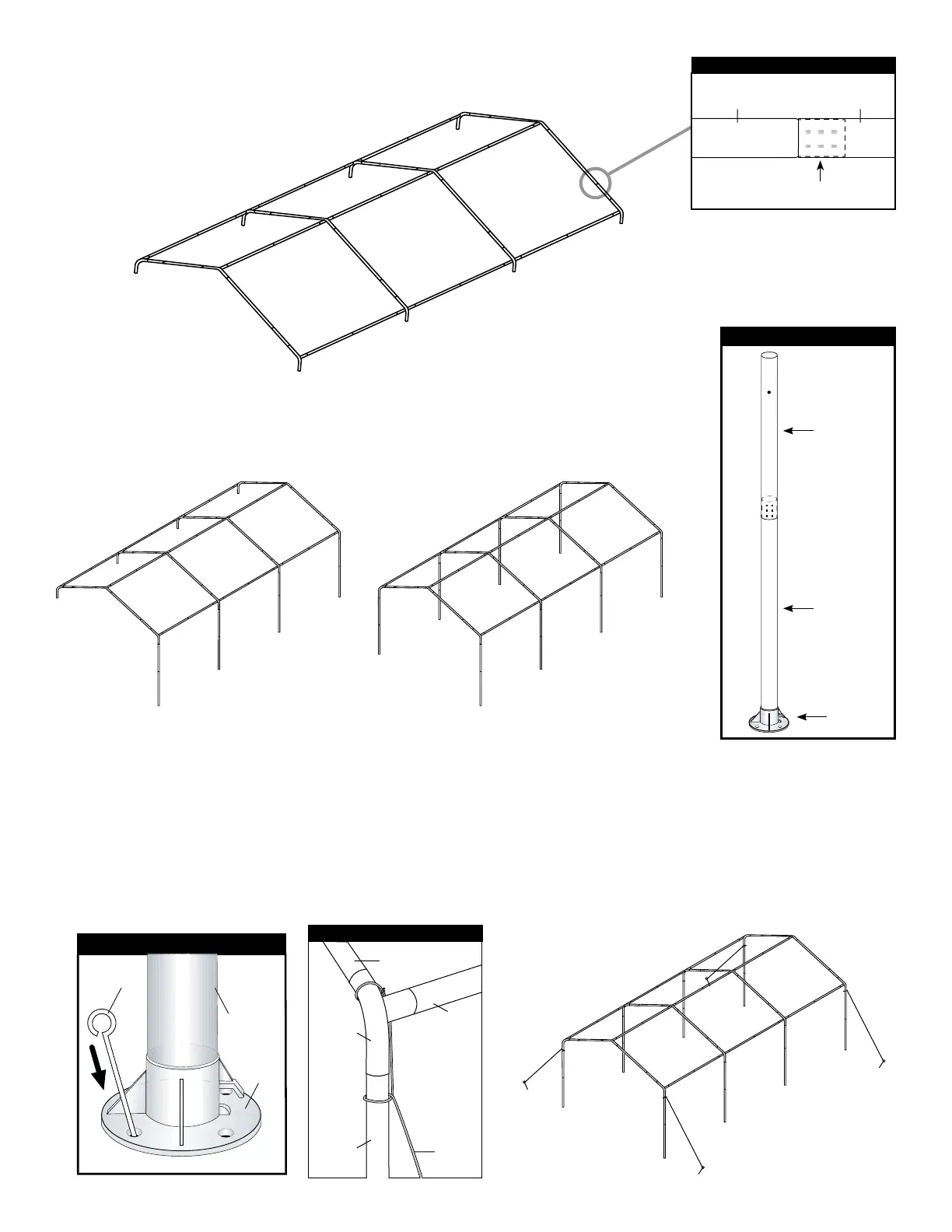

2. ASSEMBLAGE DU TOIT
REMARQUE: Tubes males sont insérés dans les tubes femelles aux bouts
avec les bosses.
Tubes avec connexions males
3. ASSEMBLEZ LES JAMBES ET LES PIEDS
Attachez les jambes sur un des coté de la toiture. Répétez de l’autre coté.
4. ANCREZ LA CHARPENTE
Il y a quatre trous sur chaque pied de base dans lequel le point d'attache peut entrer.
A. Choisissez un trou dans chaque pied de base. Insérez chaque point d'attache dans le sol jusqu'à ce que
la tête ronde touche le pied de base. Ces points d'attache empêchent l'écran du décalage. Insérez un point
d'attache dans chacun des pieds de base.
l'utilisation permanente.
B. Pour ancrer la trame fermement, l'accessoire ancrant le kit #10073 est recommandé. Les 4 broches de point
d'attache sont insérées dans le sol. Alors les cordes sont attachées des points d'attache aux pièces en T faisants le
coin suivant les indications de B.
Attachez la corde
13105
corde
13101
13104
13103
13105
13103
802916
13103
Marque Cannelés
13104
13103
802916
10431
A
