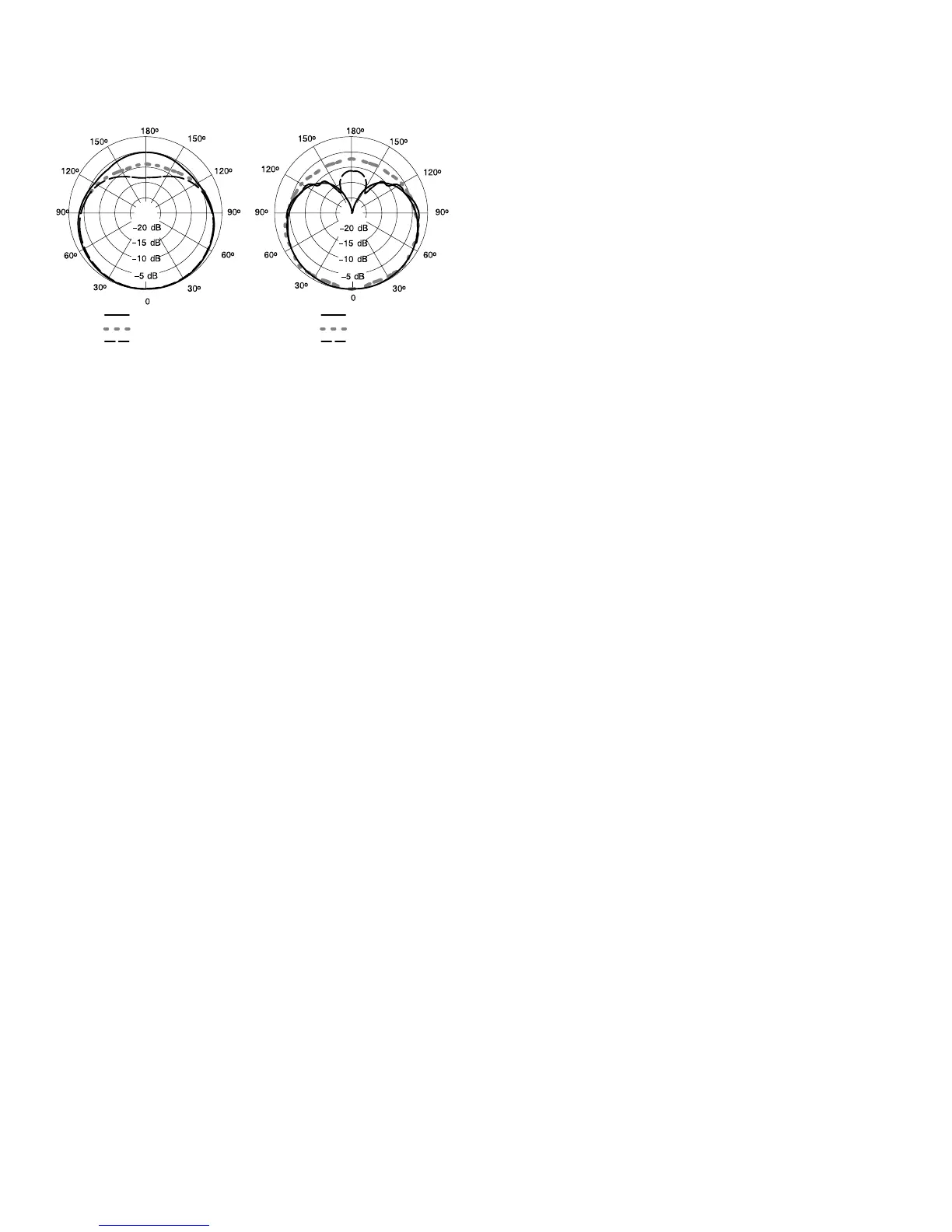

Diagramma polare
Semicardioide (lobo nella semisfera sopra la superficie di
montaggio), uniforme in frequenza, simmetrico rispetto all’a-
sse.
125 Hz
250 Hz
500, 1000 Hz
2500, 5000 Hz
6300, 10000 Hz
15000 Hz
DIAGRAMMI POLARI TIPICI
FIGURA 2
Livello di uscita (a 1.000 Hz)
Tensione a circuito aperto: –59 dBV/Pa* (1.1 mV) valore tipi-
co
*1 Pa = 94 dB di SPL
Impedenza di uscita
Impedenza nominale di 150
W (150 W effettivi) in caso di col-
legamento con ingressi a bassa impedenza nominale.
Polarità
Una pressione positiva sul diaframma produce una tensione
positiva sul piedino 2 rispetto al piedino 3.
Livello di pressione sonora (SPL) max.
(Da 20 Hz a 20 kHz, con meno di 1% di distorsione armonica
totale)
2.5 kW di carico 160 dB. . . . . . . . . . . . . . . .
1 kW di carico 156 dB. . . . . . . . . . . . . . . . . .
Livello di limitazione (clipping) all’uscita del preamplifica-
tore
(Da 20 Hz a 20 kHz, con meno di 1% di distorsione armonica
totale)
2.5 kW di carico 6 dBV (2.0 V). . . . . . . . . . . . . . . .
1 kW di carico 2 dBV (1.26 V). . . . . . . . . . . . . . . . . .
Ricezione del ronzio elettromagnetico
–7.5 dB di SPL equivalente in un campo di 1 mOe (60 Hz)
Rumore di uscita
35 dB di SPL (rete di ponderazione A)
Rapporto segnale/rumore
59 dB, rif. 94 dB di SPL
Gamma dinamica
125 dB
Alimentazione
Tensione phantom (simplex) compresa tra 48 V c.c.
Connettore
Microfono: Connettore miniatura 3-piedini, (TA3F)
Preamplificatore: Connettore miniatura 4-piedini, (TA4F)
Involucro
In lega di zinco, pressofuso, verniciato, nero, opaco, con gri-
glia di acciaio nera, opaca.
Peso netto
612 g
Certificazioni
Contrassegnabile con il marchio CE. Conforme alla diretti-
va europea sulla compatibilità elettromagnetica
89/336/CEE. Conforme ai criteri sulle prestazioni e alle
prove pertinenti specificati nella norma europea EN 55103
(1996) parti 1 e 2, per ambienti residenziali (E1) e industriali
leggeri (E2).
ACCESSORI IN DOTAZIONE
Custodia 26B21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Preamplificatore RPM626. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cavo da 4,6 m, connettori TA3F – TA4F C98D. . . . . . . . . . . .
PARTI DI RICAMBIO
Capsula per caratteristica cardioide RPM108. . . . . . . . . . . .
Involucro RPM622. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SERVIZIO DI ASSISTENZA
Per assistenza o informazioni sui ricambi, rivolgetevi al servizio
di assistenza Shure chiamando il numero 1–800–516–2525 (negli
USA). Fuori degli USA rivolgetevi al centro di assistenza Shure
autorizzato.
