Courbe de directivité
Demi–cardioïde (cardioïde dans l’hémisphère situé au–des-
sus de la surface de montage), uniforme selon la fréquence,
symétrique par rapport à l’axe.
125 Hz
250 Hz
500, 1000 Hz
2500, 5000 Hz
6300, 10000 Hz
15000 Hz

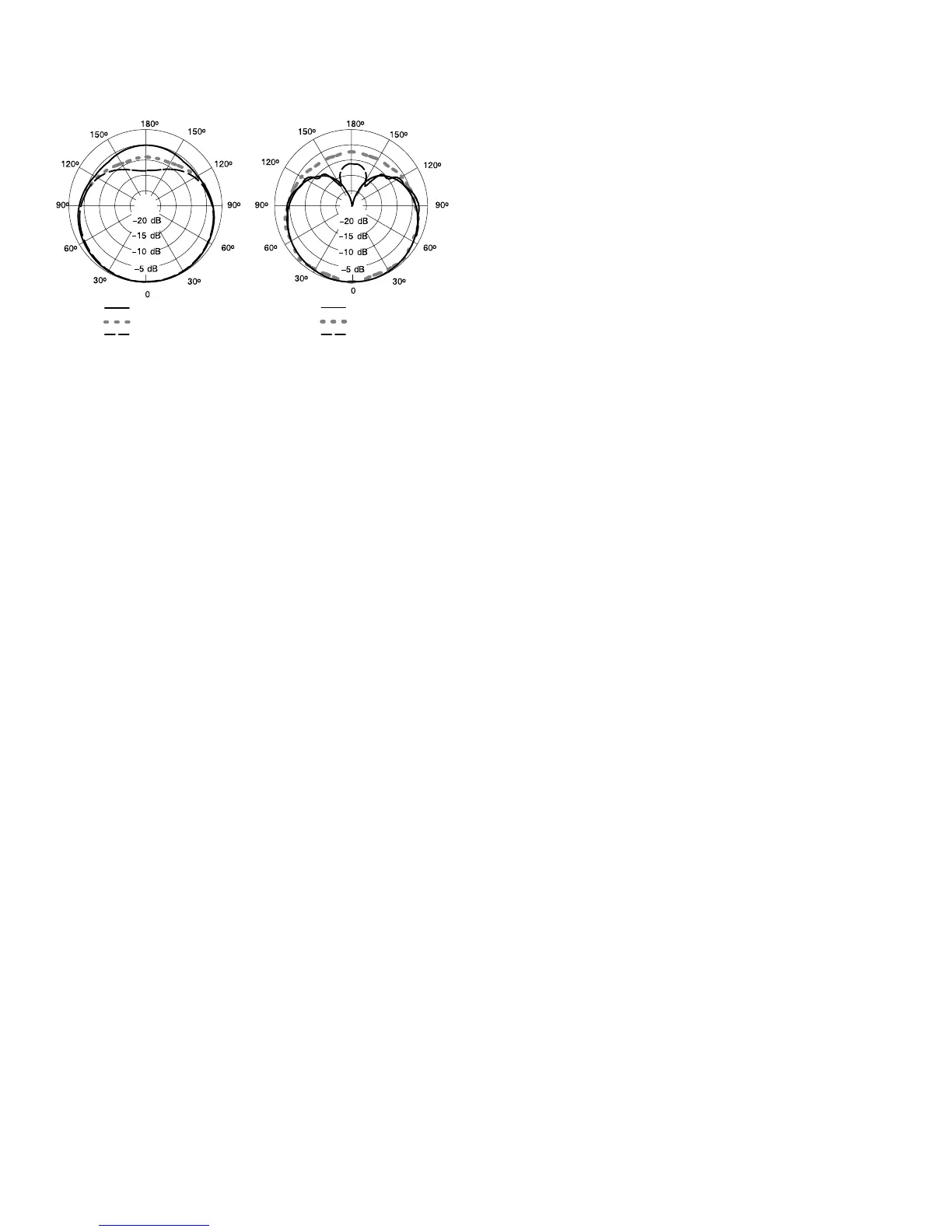

COURBES DE DIRECTIVITÉ TYPIQUES
FIGURE 2
Niveau de sortie (à 1 000 Hz)
Tension de circuit ouvert : –59 dBV/Pa* (1.1 mV) typique
*1 Pa = 94 dB NPA
Impédance de sortie
150 W (charge reelle)
Polarité
Une pression acoustique positive sur le diaphragme produit
une tension positive sur la broche 2 par rapport à la
broche 3
NPA maximum
(20 Hz á 20 kHz, moins de 1% DHT)
2.5 kW de charge 160 dB. . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 kW de charge 156 dB. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Niveau d’écrêtage de sortie du préamplificateur
(20 Hz á 20 kHz, moins de 1% DHT)
2.5 kW de charge 6 dBV (2.0 V). . . . . . . . . . . . . . . . . . . . . .
1 kW de charge 2 dBV (1.26 V). . . . . . . . . . . . . . . . . . . . . .
Captage du ronflement électromagnétique
–7.5 dB équivalent NPA dans un champ de 1 mOe (60 Hz)
Bruit de sortie
35 dB NPA, pondéré en A
Rapport signal/bruit
59 dB réf 94 dB NPA
Gamme dynamique
125 dB (charge de 800 W, gain reglé sur 0 dB)
Alimentation
Tension en duplex,
48 Vcc
Connecteur
Microphone: Connecteur miniature de 3 broches, (TA3F)
Préamplificateur: Connecteur miniature de 4 broches,
(TA4F).
Corps
Corps en alliage de zinc, moulé, peint en noir mat avec une
grille en acier, noir mat.
Poids net
612 grammes
Homologation
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables
de test et de performances de la norme européenne EN 55103
(1996) parties 1 et 2 pour les environnements résidentiels (E1)
et d’industrie légère (E2).
ACCESSOIRES FOURNIS
Sac de rangement 26B21. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Préamplificateur RPM626. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câble de 4,6 m (15 pi) de long,
connecteurs TA3F à TA4F C98D. . . . . . . . . . . . . . . . . . .
PIÈCES DE RECHANGE
Cellule cardioïde RPM108. . . . . . . . . . . . . . . . . . . . . . . . . . .
Corps RPM622. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONFORMITÉ D’ENTRETIEN
Pour plus de détails sur les réparations ou les pièces, contac-
ter le service Entretien de Shure au 1–800–516–2525 (aux
États–Unis seulement). À l’extérieur des États–Unis, contac-
ter le centre de réparations Shure agréé.
