8

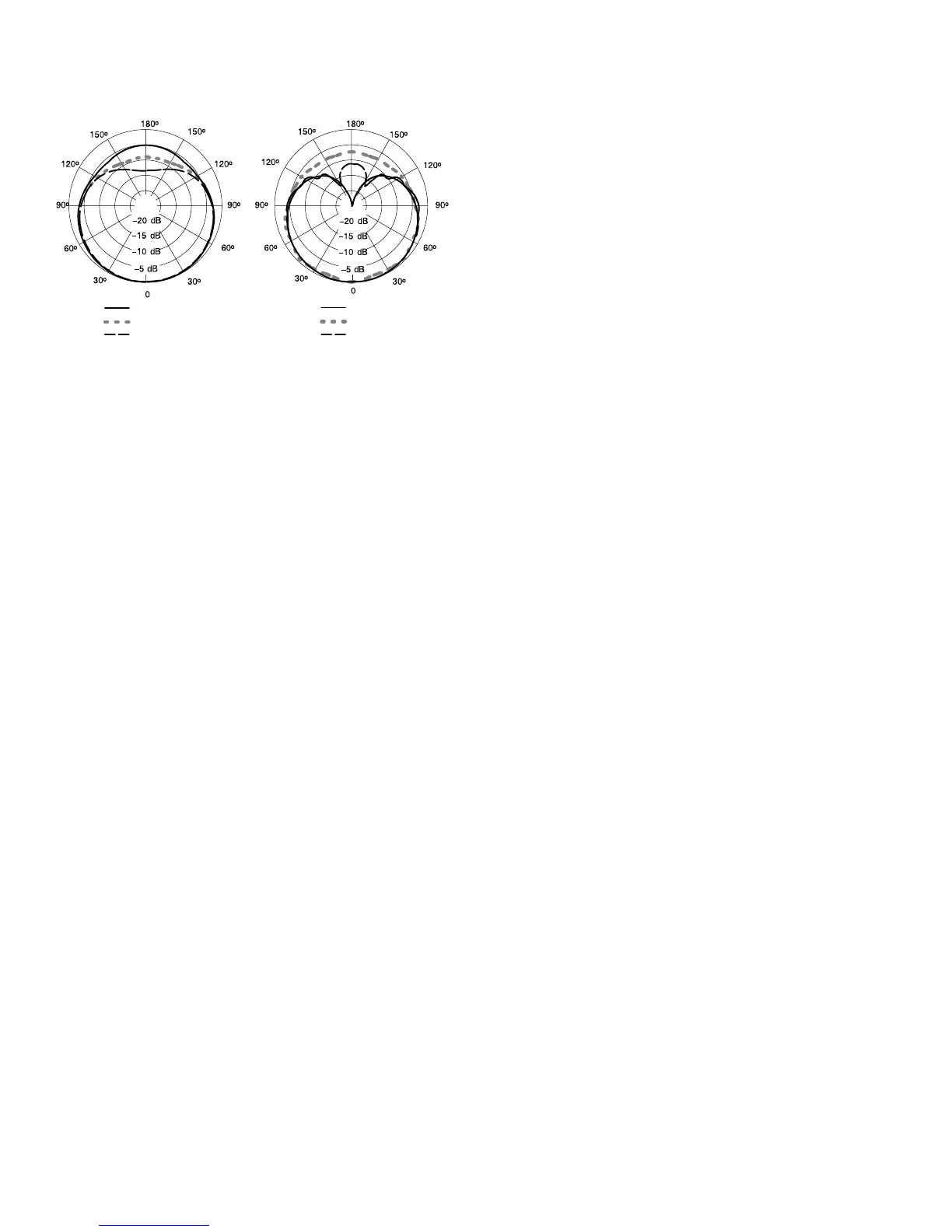

Patrón polar
Semicardioide (cardioide en el hemisferio sobre la superficie
de montaje), uniforme respecto a la frecuencia y simétrico
respecto al eje.
125 Hz
250 Hz
500, 1000 Hz
2500, 5000 Hz
6300, 10000 Hz
15000 Hz
PATRONES DE CAPTACION POLAR TIPICOS
FIGURA 2
Nivel de salida (a 1000 Hz)
Voltaje en circuito abierto: –59 dBV/Pa* (1.1 mV) típico
*1 Pa = 94 dB SPL
Impedancia de salida
La impedancia nominal es de 150W (real: 150W) para cone-
xión a entradas de micrófono de baja impedancia (baja Z)
Polaridad
Una presión positiva en el diafragma del micrófono produce
un voltaje positivo en la clavija 2 con respecto a la clavija 3
Nivel de presión acústica (SPL) máx.
(A 20 Hz a 20 kHz, menos de 1% THD)
2.5 W de carga 160 dB. . . . . . . . . . . . . . . . .
1 W de carga 156 dB. . . . . . . . . . . . . . . . . .
Nivel de limitación de salida del preamplificador
(A 20 Hz a 20 kHz, menos de 1% THD)
2.5 W de carga 6 dBV (2.0 V). . . . . . . . . . . . . . . . .
1 W de carga 2 dBV (1.26 V). . . . . . . . . . . . . . . . . .
Captación de zumbidos electromagnéticos
SPL equivalente de –7.5 dB en un campo de 1 mOe (60 Hz)
Nivel de señal de salida
35 dB de SPL, ponderación A
Relación de señal a ruido
59 dB relativo a 94 dB SPL
Gama dinámica
125 dB
Alimentación
Voltaje fantasma, 48 VCC
Conector
Micrófono: Conector miniatura hembra de 3 clavijas, (TA3F)
Preamplificador: Conector miniatura hembra de 4 clavijas,
(TA4F)
Caja
Caja de fundición de aleación de zinc pintada en negro mate
con rejilla de acero en negro mate.
Peso neto
612 g
Certificaciones
Califica para llevar las marcas CE. Cumple la directiva eu-
ropea 89/336/EEC de compatibilidad electromagnética. Se
ajusta a los criterios correspondientes de verificación y fun-
cionamiento establecidos en la norma europea EN 55103
(1996), partes 1 y 2, para zonas residenciales (E1) y zonas
de industria ligera (E2).
ACCESORIOS SUMINISTRADOS
Bolsa de almacenamiento 26B21. . . . . . . . . . . . . . . . . . . . . .
Preamplificador RPM626. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cable de 4,6 m (15 pies),
conectores TA3F a TA4F C98D. . . . . . . . . . . . . . . . . . . . . . .
REPUESTOS
Cápsula de cardioide RPM108. . . . . . . . . . . . . . . . . . . . . . . .
Conjunto de caja RPM622. . . . . . . . . . . . . . . . . . . . . . . . . . . .
DECLARACION DE SERVICIO
Para información adicional acerca del servicio o repuestos, lla-
me al Departamento de servicio Shure al teléfono
1–800–516–2525. Fuera de los EE.UU., llame al servicentro au-
torizado de productos Shure.
