ANTENNA B
POWER
MIC OUT INSTRUMENT OUT VOLUME ANTENNA A
BALANCED
LOW Z
UNBALANCED
HIGH Z
12–18 V
160 mA
SHURE INCORPOR ATED
NILES, IL 60714
SLX4 RECEIVER
IC: 616A–SLX4
N108
ANTENNA B
POWER
MIC OUT INSTRUMENT OUT VOLUME ANTENNA A
12–18 V
160 mA
SHURE INCORPORATED
NILES, IL 60714
SLX4 RECEIVER


ANTENNA B
POWER
MIC OUT INSTRUMENT OUT
VOLUME
ANTENNA A
12–18 V
160 mA
SHURE INCORPORATED
NILES, IL 60714
SLX4 RECEIVER



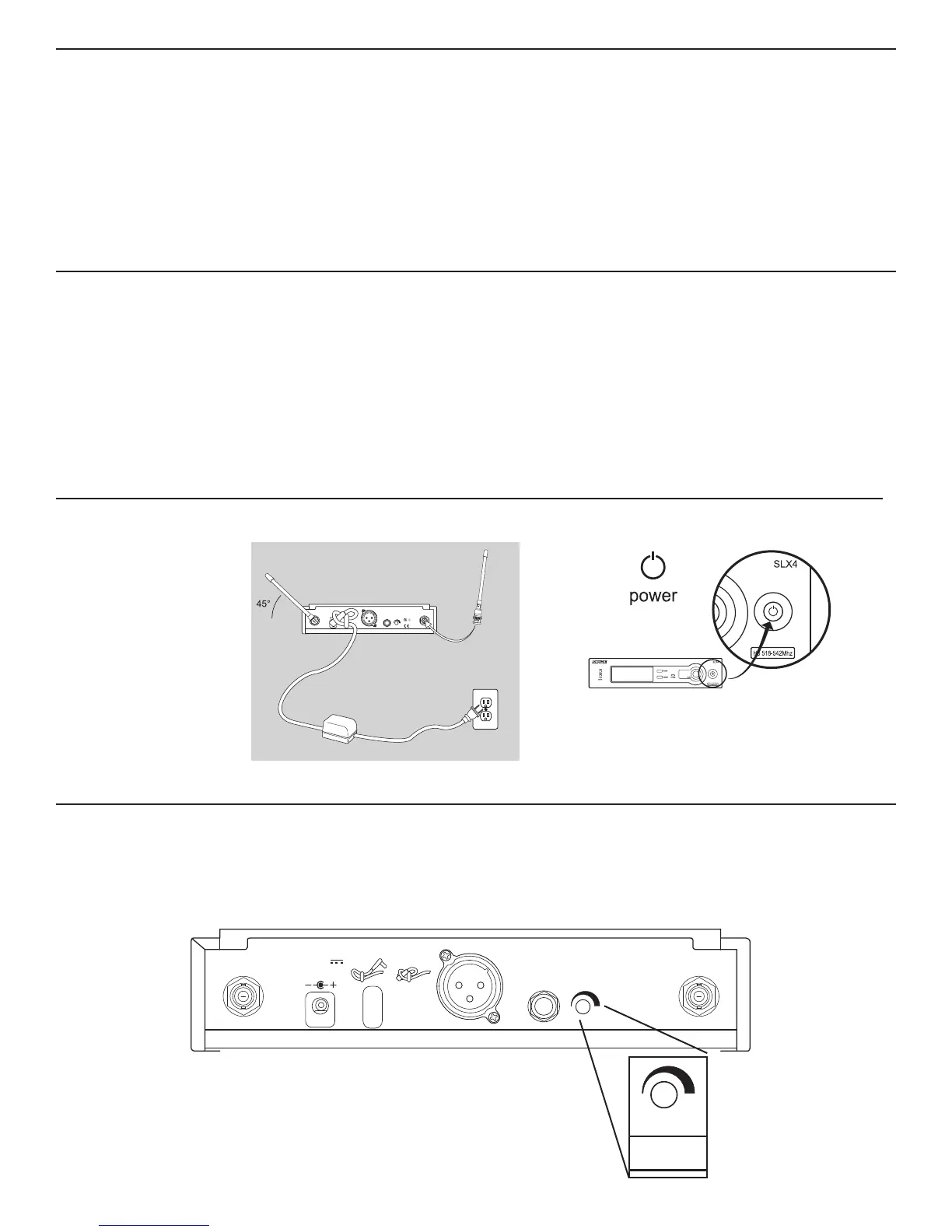

온/오프 스위치
켤때는눌렀다떼며,끌때는누른상태로
있어야합니다.
수신기 볼륨 조절
볼륨조절다이얼은일반적으로시계방향위치로있어야합니다.다이얼을시계반대방향으
로돌리면수신기출력레벨이감소됩니다.
조정이필요하면작은드라이버를사용하여다이얼을돌리십시오.
단일 시스템 설정
단일SLX시스템을사용할때는다음과정을따르십시오:
자동 주파수 선택
사용가능한채널을스캔하고수신기를그채널에맞춥니다.
자동 송신기 설정
1. 송신기를켜십시오.
2. 송신기배터리함을열어서적외선(IR)포트를노출시킵니다.
3. IR포트가수신기에노출되게한상태에서sync(동기)버튼을누릅니다.
4. 수신기와송신기모두에서빨간색불빛의깜박임이멈출때까지sync버튼을누르고있으십시오.
5. 수신기ready(준비)가점등되면,이시스템은사용할준비가된것입니다.
6. 송신기배터리함을닫으십시오.
다중 시스템 설정
한장소에서여러대의SLX시스템을사용할때는다음과정을따르십시오:
1. 모든수신는켜고,모든송신기는끄십시오.
2. 모든수신기를같은주파수그룹으로맞추십시오.
3. 위의단일시스템설정에나와있는자동 주파수 선택과정을수행하십시오.
4. 첫번째송신기를켜십시오.
5. 위의단일시스템설정부분에서자동 송신기 설정과정을수행하십시오.
6. 각시스템에대하여반복하십시오.
시스템을 동기화시킬 때는 단 하나의 송신기 IR 포트만이 노출되어 있어야 한다는 것을 명심하십시오.
