4 WT18-3Xx3x / -3Xx8x: Sensor auf Objekt ausrichten. Positionierung so wählen,
dass der rote Sendelichtstrahl in der Mitte des Objekts auftrifft. Es ist darauf zu
achten, dass die optische Öffnung (Frontscheibe) des Sensors vollständig frei ist
[vgl. E]. Wir empfehlen, die Einstellung mit einem Objekt von niedriger Remission
vorzunehmen.
WT18-3Xx1x / -3Xx7x: Sensor auf Objekt ausrichten. Positionierung so wählen,
dass das Infrarotlicht (nicht sichtbar) in der Mitte des Objekts auftrifft. Die korrekte
Ausrichtung kann nur über die Anzeige-LEDs erkannt werden. Siehe dazu Grafiken
C und E. Es ist darauf zu achten, dass die optische Öffnung (Frontscheibe) des
Sensors vollständig frei ist. Wir empfehlen, die Einstellung mit einem Objekt von
niedriger Remission vorzunehmen.

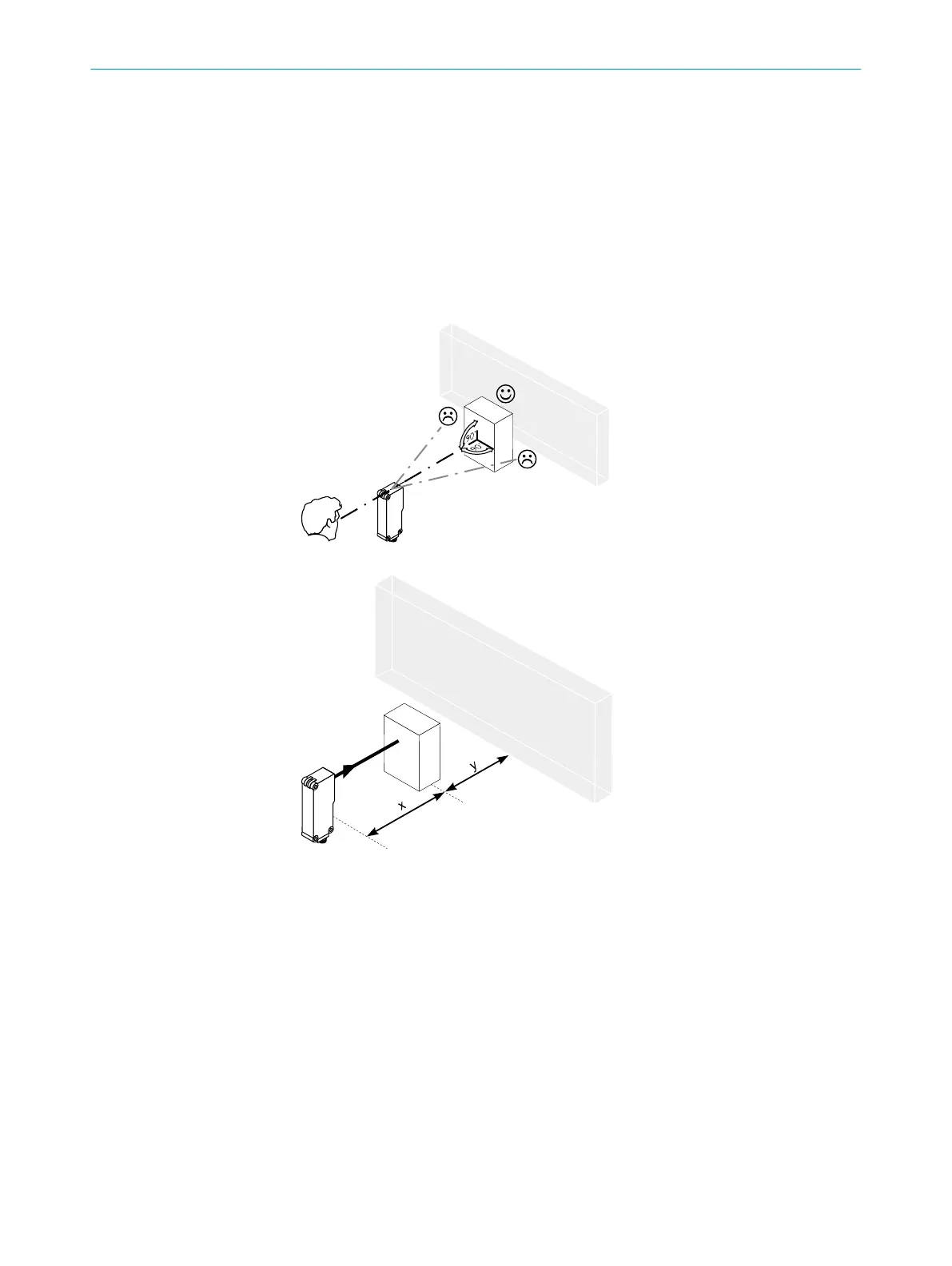

Abb.: E
5
Sensor mit Potentiometer:
WT18-3Xxx0: Mit dem Potentiometer (Art: 4 Umdrehungen) wird der Schaltabstand
eingestellt. Drehung nach rechts: Erhöhung des Schaltabstandes, Drehung nach
links: Verringerung des Schaltabstandes. Wir empfehlen, den Schaltabstand in das
Objekt zu legen, z. B. siehe Grafik F. Nachdem der Schaltabstand eingestellt wor‐
den ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird dabei
ausgeblendet und der Schaltausgang ändert sich (siehe Grafik C).
WT18-3Xxx1: Sensor mit Teach-in-Taste:
Durch Drücken der Teach-in-Taste wird der Schaltabstand eingestellt. Teach-in-Tas‐
te nicht mit spitzen Gegenständen betätigen. Wir empfehlen, den Schaltabstand in
das Objekt zu legen, z. B. siehe Grafik F. Nach dem der Schaltabstand eingestellt
worden ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird da‐
bei ausgeblendet und der Schaltausgang ändert sich (siehe Grafik C).
Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C
und G heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatz‐
bedingungen prüfen. Siehe Abschnitt Fehlerdiagnose.
