33 Colocação em funcionamento
1 Verificar as condições de uso: equiparar a distância de comutação e distância até
o objeto ou plano de fundo, bem como a refletividade do objeto, com o respectivo
diagrama [cp. H] (x = distância de comutação, y = área de transição entre a distân‐
cia de comutação ajustada e a supressão do fundo em % da distância de comuta‐
ção (luminância do objeto / luminância do fundo)). Luminância: 6% = preto ,
18% = cinza , 90% =branco  (com base no padrão branco da norma DIN
5033).
A distância mínima (= y) para a supressão de fundo pode ser determinada com
base no diagrama [cp. H] como a seguir:
exemplo: x = 300 mm, y = 7 => 7 % de 300 mm = 21 mm. Isto significa, que o
sensor suprime o plano de fundo a partir de uma distância > 321 mm.
2 Montar o sensor numa cantoneira de fixação adequada (ver linha de acessórios da
SICK).
Observar o torque de aperto máximo permitido de 1.3 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor [cp. A].
3 A conexão dos sensores deve ser realizada em estado desenergizado (U
V
= 0 V).
Conf
or
me o tipo de conexão, devem ser observadas as informações contidas nos
gráficos [cp. B]:
– Conector: Pin-out
– Cabo: Cor dos fios
32 ESPECIFIC
A
ÇÕES DE USO
24
8010586.YM42 | SICK
Subject to c
hange without notice
0
5
10
15
6%/90%
18%/90%
90%/90%
Distance in mm (inch)
mm
(inch)
100
(3.94)
200
(7.87)
300
(11.81)
400
(15.75)
500
(19.69)
600
(23.62)
700
(27.56)
1
2
3

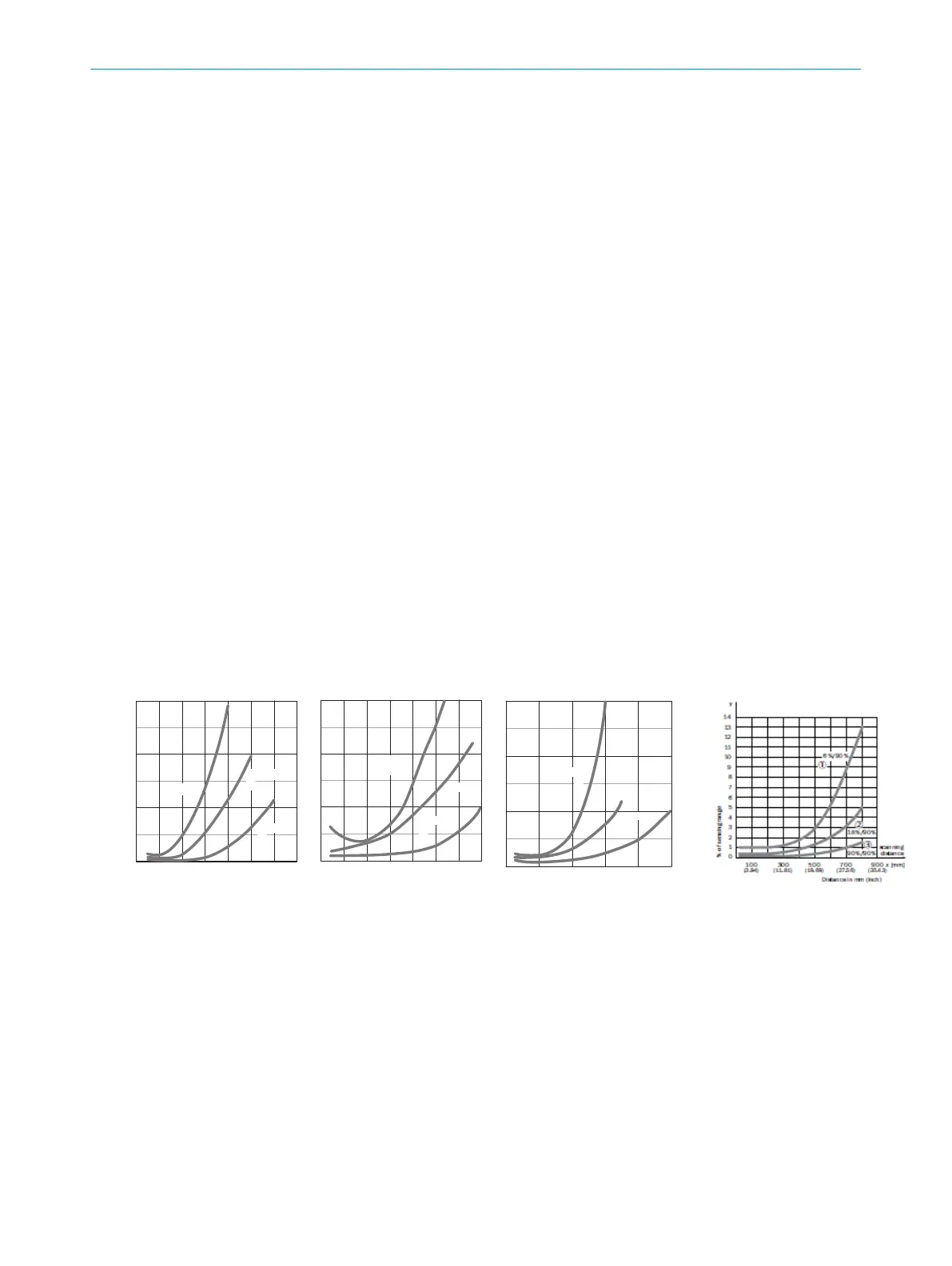

Image H: WT18-3Xx3x /
