Instalar ou ligar a alimentação de tensão (U
V
> 0 V) soment
e após a conclusão de
t
odas as conexões elétricas. O indicador LED verde está aceso no sensor.
Explicações relativas ao esquema de conexões (Gráfico B):
Saídas de comutação Q ou /Q (conforme o gráfico B):
WT(F)18-3P / K / V (PNP: carga -> M)
WT(F)18-3N (NPN: carga -> L+)
Alarme / Health = saída de diagnóstico (ver Funções adicionais)

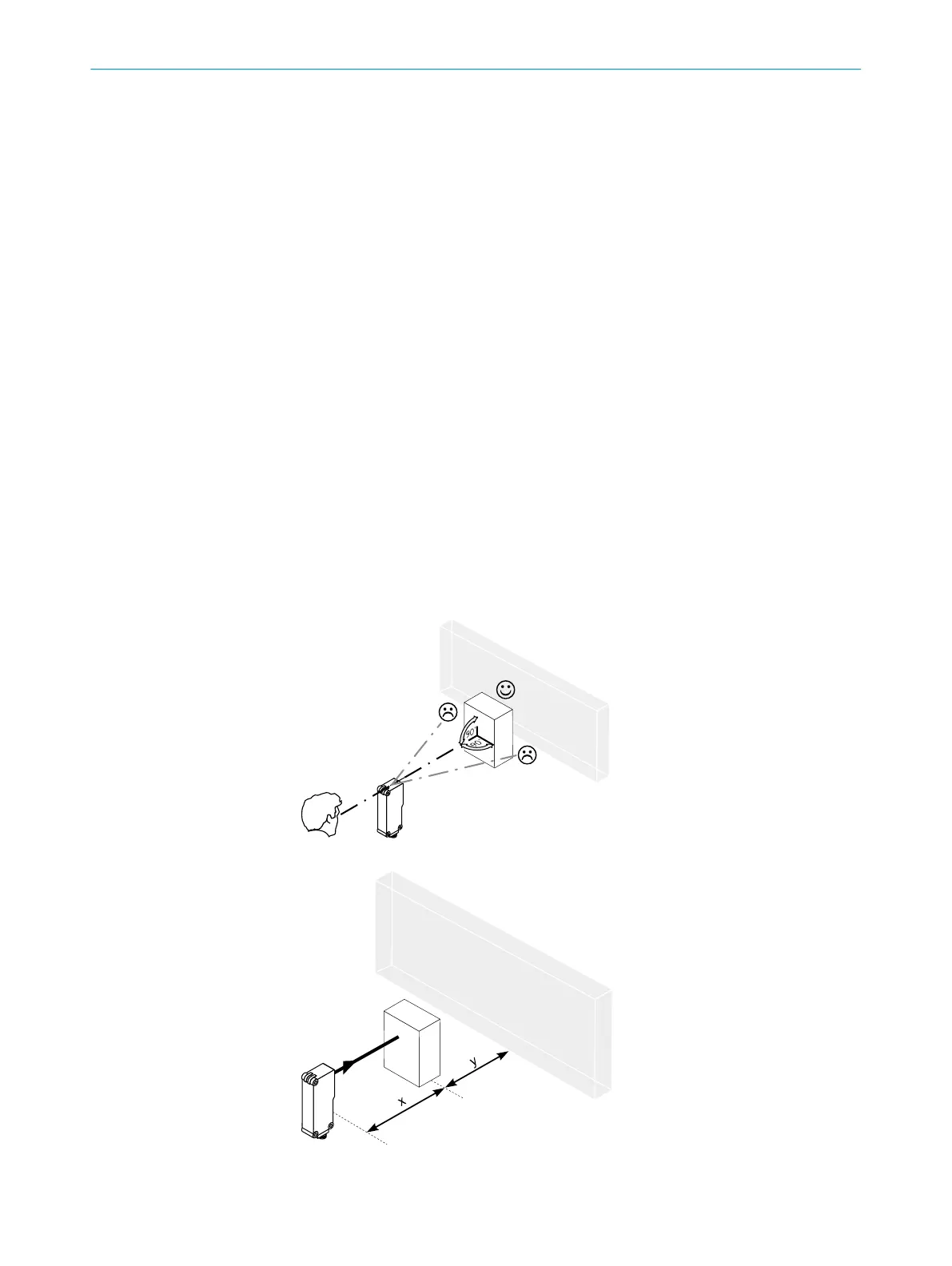

4 WT18-3Xx3x / -3Xx8x: Alinhar o sensor ao objeto. Posicionar, de forma que o feixe
da luz de emissão v
er
melha incida sobre o centro do objeto. Certificar-se de que a
abertura óptica (vidro frontal) do sensor esteja completamente livre [cp. E]. Reco‐
mendamos efetuar o ajuste com um objeto de baixa luminância.
WT18-3Xx1x / -3Xx7x: Alinhar o sensor ao objeto. Posicionar, de forma que a luz
infravermelha (invisível) incida sobre o centro do objeto. O alinhamento correto só
pode ser verificado através dos indicadores LED. Ver os gráficos C e E. Certificar-se
de que a abertura óptica (vidro frontal) do sensor esteja completamente livre. Re‐
comendamos efetuar o ajuste com um objeto de baixa luminância.
Image: E
5
Sensor com potenciômetro:
COLOCAÇÃO EM FUNCIONAMENTO 33
8010586.YM42 | SICK
Subject to c
hange without notice
25
Dados técnicos e diagramas de conexão (figura B) a partir da página 69.
