WT18-3Xxx0: A distância de comutação é ajustada com o potenciômetro (tipo: 4
r
otações). Giro para direita: aumento da distância de comutação; giro para esquer‐
da: redução da distância de comutação. Recomendamos posicionar a distância de
comutação no objeto, por ex., como no gráfico F. Após o ajuste da distância de co‐
mutação, o objeto é removido do caminho óptico, o fundo é suprimido e a saída de
comutação se altera (ver gráfico C).
WT18-3Xxx1: Sensor com tecla Teach-in:
O ajuste da distância de comutação é efetuado com a pressão da tecla Teach-in.
Não acionar a tecla Teach-in com objetos pontiagudos. Recomendamos posicionar
a distância de comutação no objeto, por ex., como no gráfico F. Após o ajuste da
distância de comutação, o objeto é removido do caminho óptico, o fundo é supri‐
mido e a saída de comutação se altera (ver gráfico C).

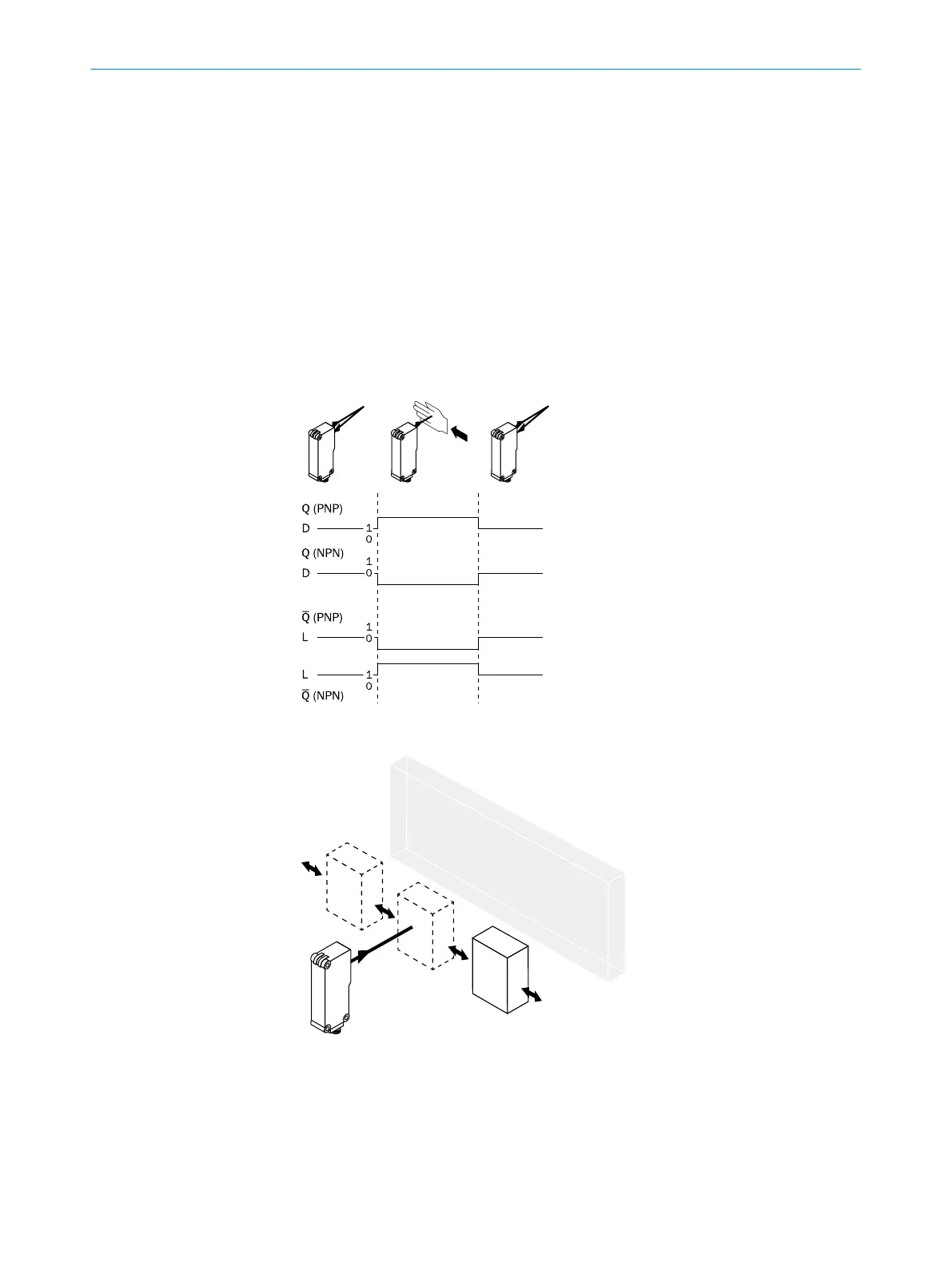

O sensor está ajustado e operacional. Utilizar os gráficos C e G para verificar o fun‐
cionamento. Se a saída de comutação não se comportar de acordo com o gráfico
C, verificar as condições de uso. Ver seção Diagnóstico de erros.
Image: C
Image: G
33 COLOCAÇÃO EM FUNCIONAMENTO
26
8010586.YM42 | SICK
Subject t
o change without notice
