Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accender
e l'aliment
azione di tensione (U
V
> 0 V). Sul sensore si accende l'indicato‐
re LED verde.
Spiegazioni dello schema di collegamento (grafico B):
Uscite di commutazione Q ovvero /Q (conformemente al grafico B):
WT(F)18-3P / K / V (PNP: carico -> M)
WT(F)18-3N (NPN: carico -> L+)
Alarm / Health = uscita diagnostica (vedi funzioni supplementari)
4 WT18-3Xx3x / -3Xx8x: Orientare il sensore sul rispettivo oggetto. Scegliere la posi‐
zione in modo t
ale c
he il raggio di luce rosso emesso colpisca il centro dell'oggetto.
Fare attenzione affinché l'apertura ottica del sensore (finestrella frontale) sia com‐
pletamente libera [cfr. E]. Si consiglia di effettuare l'impostazione con un oggetto a
bassa riflessione.
WT18-3Xx1x / -3Xx7x: Orientare il sensore sul rispettivo oggetto. Scegliere la posi‐
zione in modo tale che la luce infrarossa (non visibile) colpisca il centro dell'ogget‐
to. L'orientamento corretto può essere rilevato solo tramite l'indicatore LED. Vedi
grafici C ed E. Si deve fare attenzione che l'apertura ottica del sensore (finestrella
frontale) sia completamente libera. Si consiglia di effettuare l'impostazione con un
oggetto a bassa riflessione.

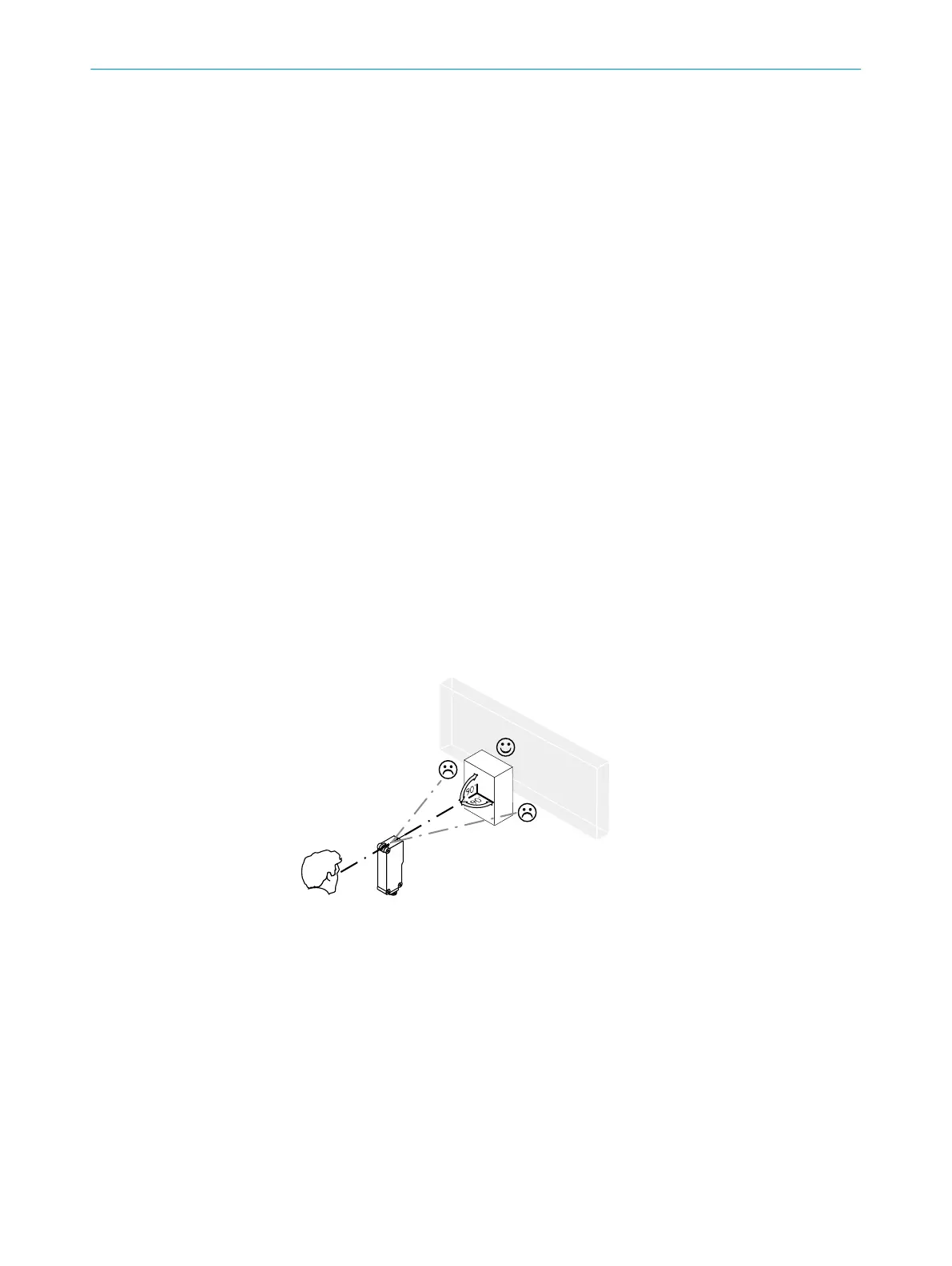

Image: E
MESSA IN FUNZIONE 43
8010586.YM42 | SICK
Subject to c
hange without notice
33
Dati tecnici e schemi di collegamento (figura B) a partire da pagina 69.
