Сенсор с потенциометром:
W
T18-3Xxx0: С помощью потенциометра (тип: 4-оборотн.) регулируется
расстояние срабатывания. Вращение вправо: увеличение дистанции
переключения, вращение влево: уменьшение дистанции переключения.
Рекомендуется установить дистанцию срабатывания в объекте, например, см.
график F. После регулировки дистанции срабатывания удалить объект с пути
луча, при этом основание затемняется и состояние коммутирующего выхода
изменяется (см. график С).
WT18-3Xxx1: Сенсор с кнопкой калибровки:
Регулировка дистанции переключения производится нажатием кнопки Teach-in.
Не нажимайте кнопку Teach-in острыми предметами. Рекомендуется установить
дистанцию срабатывания в объекте, например, см. график F. После регулировки
дистанции срабатывания удалить объект с пути луча, при этом основание
затемняется и состояние коммутирующего выхода изменяется (см. график С).

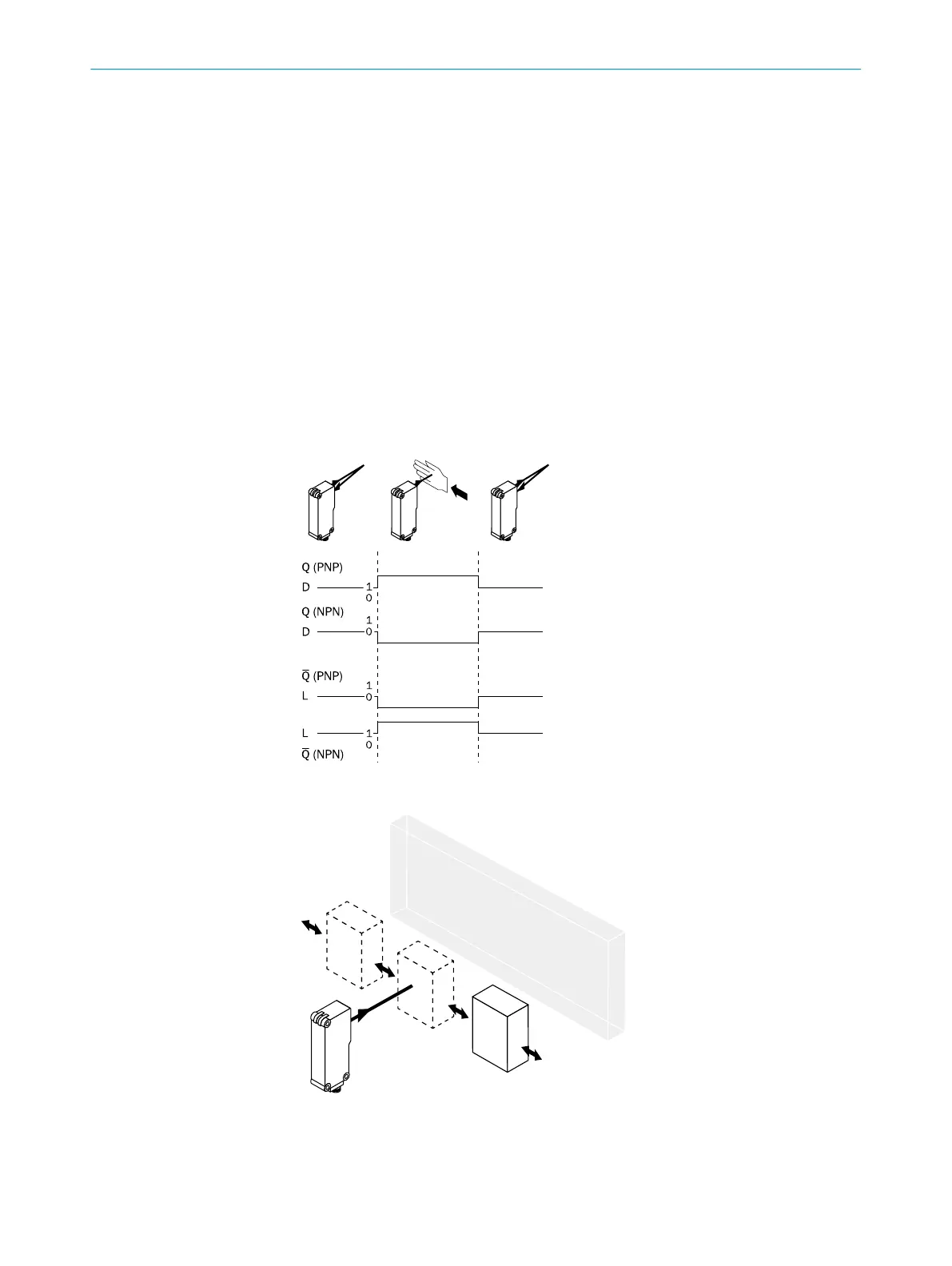

Сенсор настроен и готов к эксплуатации. Для проверки функционирования
воспользуйтесь графиками C и G. Если характер поведения коммутирующего
выхода не соответствует графику С, проверить условия применения. См. раздел
"Диагностика неисправностей".
Image: C
Image: G
ВВОД В ЭКСПЛУАТАЦИЮ 83
