SICK WTM10L - Page 20

y
x
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
0
10
20
0
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
30
y
x
45035025015050
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 300 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 10 mm
2
6%/6%
6%/90%
33
6%/6%
6%/90%
6%/6%
6%/90%
1

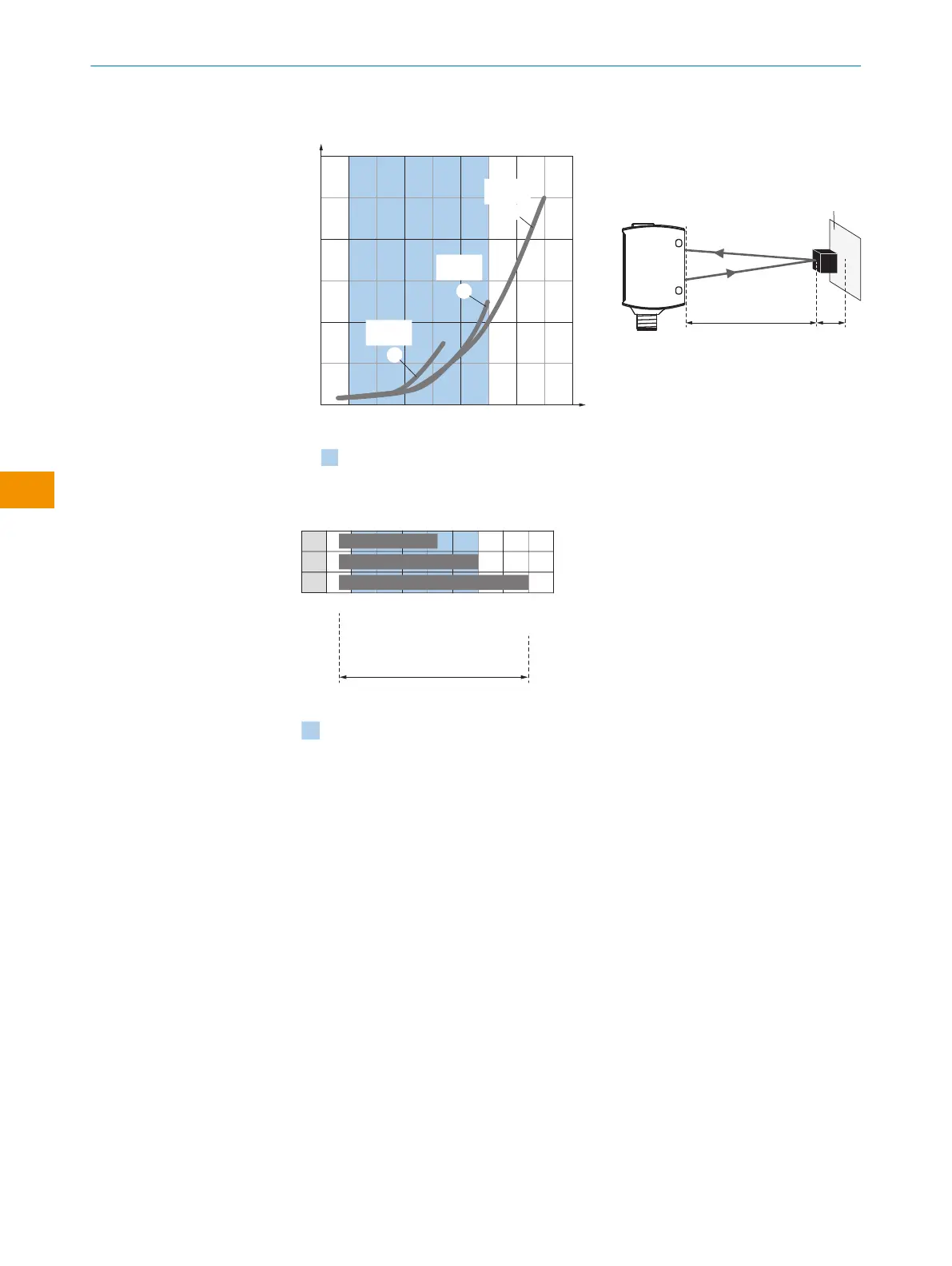

Abbildung 12: Kennlinie, WTM10L-xxxxx2
0
Abstand in mm
1
2
3
C/D
A B
Empfohlener Schaltabstandsbereich für
beste Performance
45035025015050
25
25
400
300
25
220
Abbildung 13: WTM10L-xxxxx2
1
Schwarzes Objekt, 6% Remissionsgrad, Betriebsart 1: Speed
2
Schwarzes Objekt, 6% Remissionsgrad, Betriebsart 2: Standard
3
Schwarzes Objekt, 6% Remissionsgrad, Betriebsart 3: Precision
A Schaltabstand min. in mm
B Schaltabstand max. in mm
C Sichtbereich
D Einstellbereich Schaltschwelle für Hintergrundausblendung
Blau Empfohlener Schaltabstandsbereich für beste Performance
Überprüfen Sie Funktion entsprechend der Beschreibung unter siehe Tabelle 4,
Seite 15. Wenn sich der Digitalausgang nicht wie unter siehe Tabelle 4, Seite 15
beschrieben verhält, prüfen Sie die Einsatzbedingungen.
WTM10 mit Funktionsprinzip VGA
Der Reflexions-Lichttaster benötigt einen Hintergrund als Referenz. Der Remissionsgrad
und die Position des Hintergrunds sollten so einheitlich wie möglich bleiben. Der
maximale Abstand (x) zwischen Reflexions-Lichttaster und Hintergrund sowie die Min‐
destobjekthöhe (y) müssen eingehalten werden. In der Regel wird die Betriebsart VGA
verwendet, um sehr flache Objekte auf einem Förderband zu erkennen.
BETRIEBSANLEITUNG
20
B E T R I E B S A N L E I T U N G | WTM10L 9382969/2024-02-23 | SICK
Irrtümer und Änderungen vorbehalten
de
