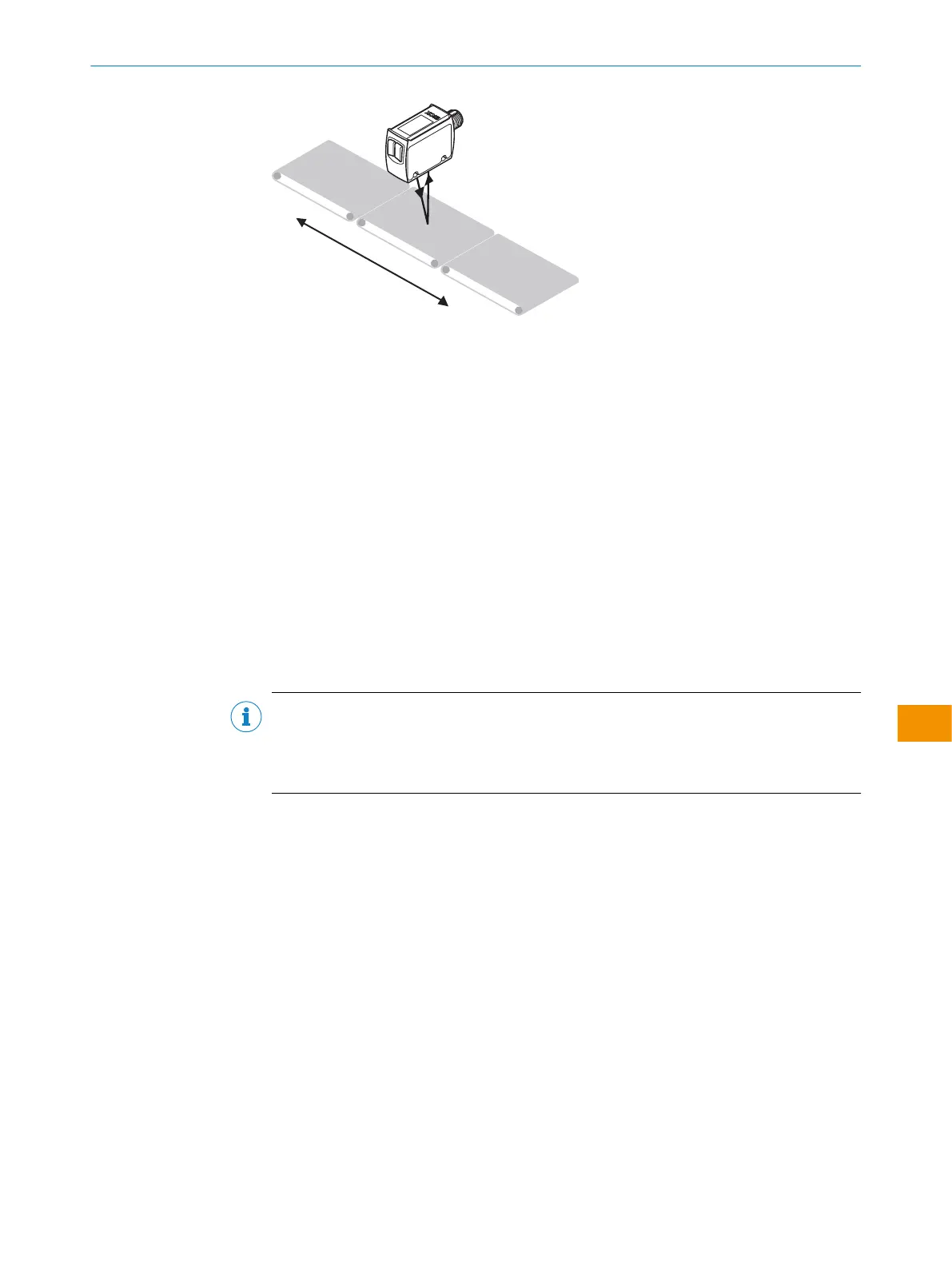

図 9: 方向調整
6.3 使用条件の確認
WTx10 は、背景および前景抑制機能付きの反射形光電センサです。検出する対象
物やその背後にある背景の拡散反射率に応じて、設定された検出距離（x）と背景
の間の最小距離（y）が維持されます。
動作原理 BGS 付き WTM10
検出距離および対象物および背景への距離、ならびに対象物の拡散反射率を、対応
する図に従って設定します（x = 検出距離、y = 検出距離と背景の間の最小距離（白
色、90%））拡散反射率：6% = 黒色 1、18% = 灰色 2、90% = 白色 3（DIN 5033
に準拠した白色に基づく）。拡散反射率の低い対象物を使用して調整することをお
勧めします。
設定された検出距離と背景との最小距離（黒色 6% / 白色 90%）：
•
500mm の距離で 10mm（モード 3 - 高精度）、ロングレンジ
•
300mm の距離で 10mm（モード 3 - 高精度）、ショートレンジ
メモ
最小検出物体（MDO）一般:
•
250mm の距離で 0.6mm、ロングレンジ
•
150mm の距離で 0.2mm、ショートレンジ
表 7: WTM10L-xxxxx1、ロングレンジ
WTM10L-xxxxx1、ロングレンジ
取扱説明書
9382969/2024-02-23 | SICK 取 扱 説 明 書 | WTM10L
221
