Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission)
Set sensing range x = 300 mm
Needed minimum distance to white
background y = 10 mm
0
10
(0.39)
20
(0.79)
0
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
2
6%/6%
6%/90%
33
6%/6%
6%/90%
6%/6%
6%/90%
1

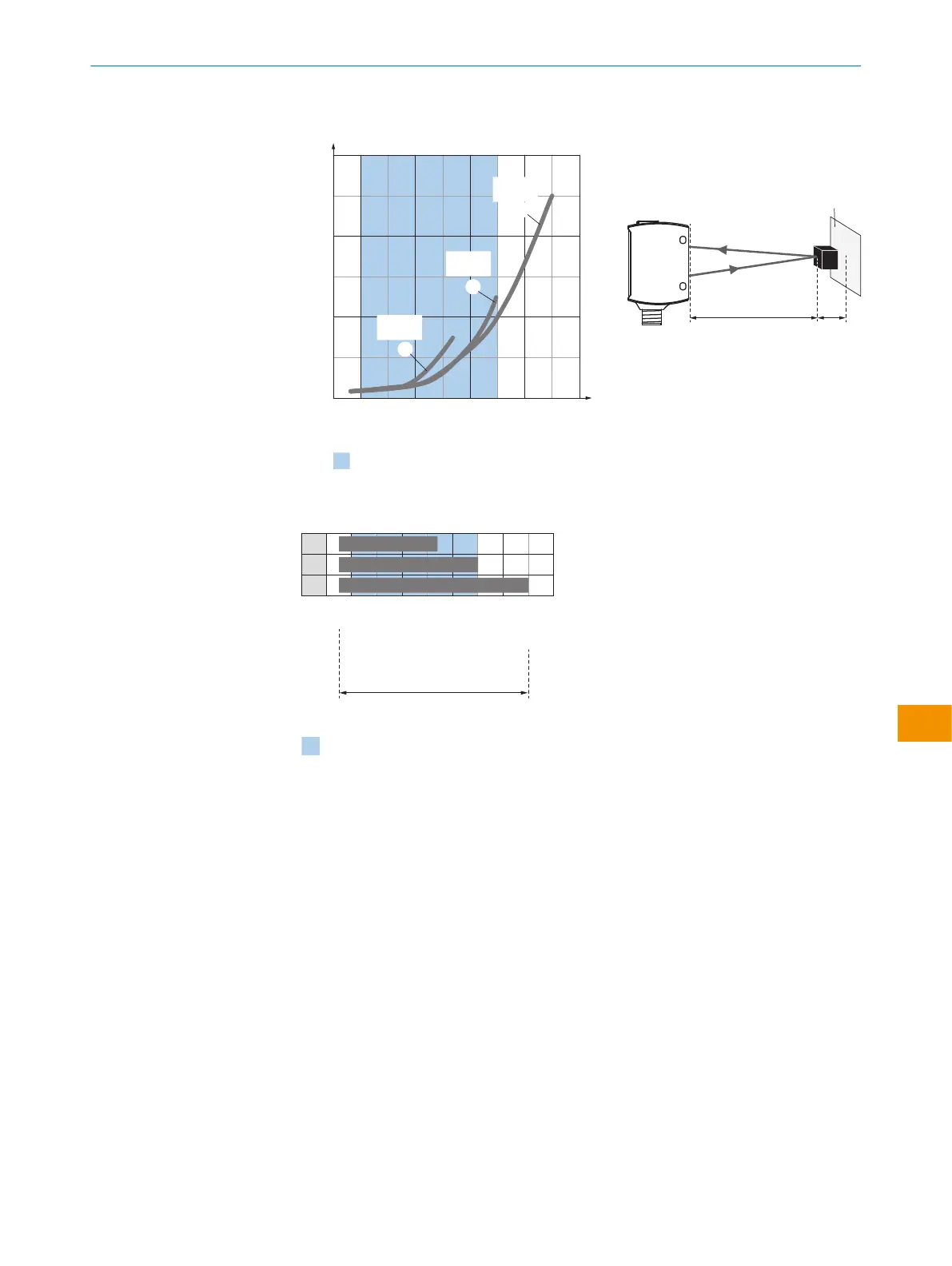

図 12: 特性曲線、WTM10L-xxxxx2
0
Distance in mm (inch)
1
2
3
C/D
A
B
Recommended sensing range for
the best performance
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
25
25
400
300
25
220
図 13: WTM10L-xxxxx2
1
黒い対象物、拡散反射率 6%、モード 1：高速
2
黒い対象物、拡散反射率 6%、モード 2：標準
3
黒い対象物、拡散反射率 6%、モード 3：高精度
A
最小検出距離 (mm)
B
最大検出距離 (mm)
C
視野
D
バックグラウンド抑制の範囲切り替えしきい値の設定
青色
最高性能を発揮できる推奨検出距離範囲
参照 表 4, ページ 219 で説明した通り、機能を確認します。デジタル出力が参照
表 4, ページ 219 に記載されている通りに動作しない場合は、使用条件を確認して
ください。
動作原理 FGS 付き WTM10
反射形光電センサは基準として背景を必要とします。拡散反射率と背景の位置は、
できる限り均一になるようにしてください。反射形光電センサと背景の間の最大
距離（x）、および物体の高さ最小値（y）を満たす必要があります。原則として、
FGS モードはベルトコンベア上の非常に平坦な物体を検出するために使用されま
す。
