表 10: WTM10L-xxxxx2、ショートレンジ
WTM10L-xxxxx2、ショートレンジ
0
10
(0.39)
20
(0.79)
0
Minimum object height in mm (inch)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
2
6%/6%
90%/6%
33
6%/6%
90%/6%
6%/6%
90%/6%
1
Example:
Reliable detection of the object
Black background (6 % remission factor)
Distance of sensor to background x = 300 mm
Required minimum object height y = 10 mm
For all objects regardless of their colors
Background
x
y

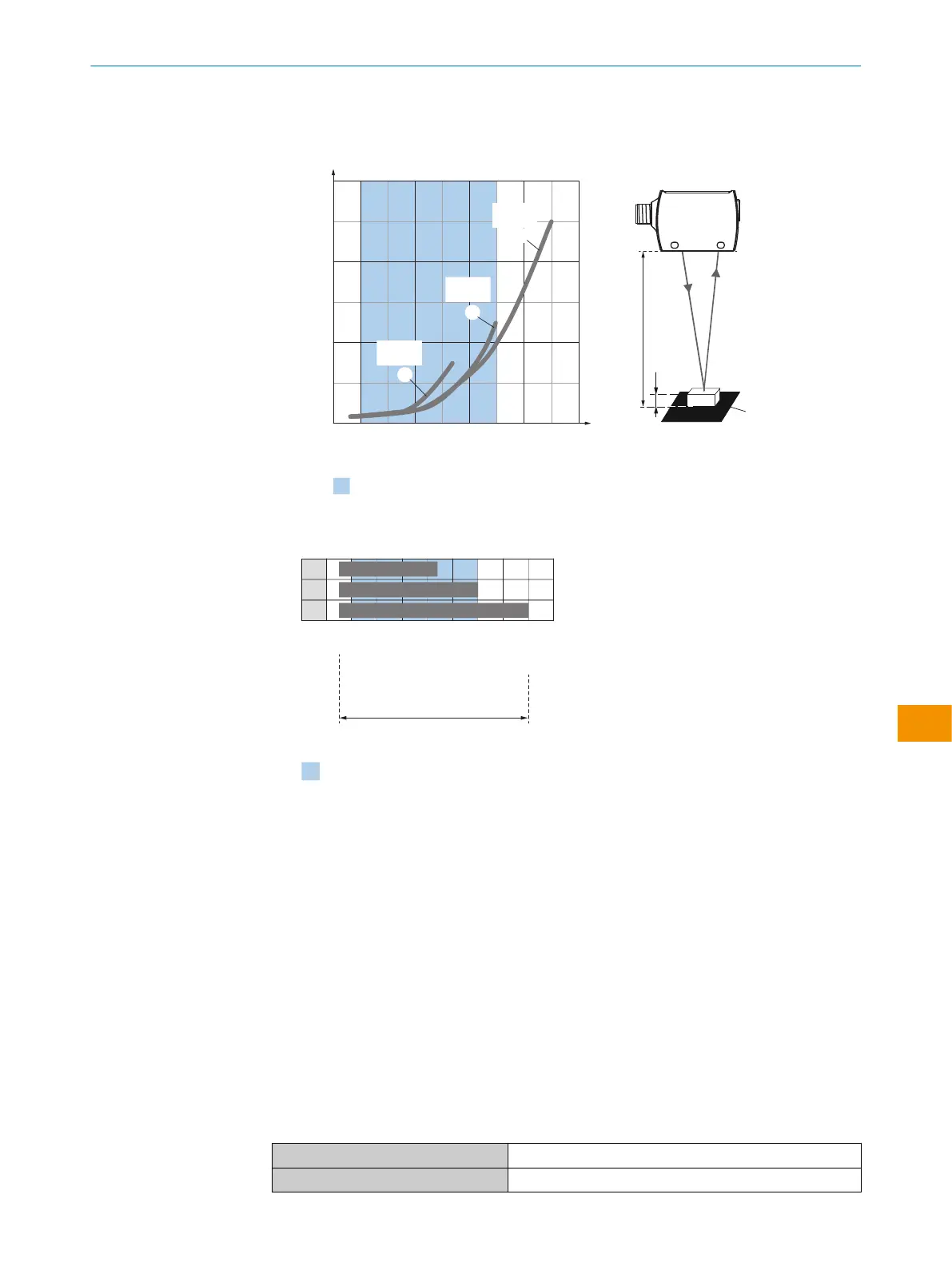

図 16: 特性曲線、WTM10L-xxxxx2
0
Distance in mm (inch)
1
2
3
C/D
A
B
Recommended sensing range for
the best performance
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
25
25
400
300
25
220
図 17: WTM10L-xxxxx2
1
黒い対象物、拡散反射率 6%、モード 1：高速
2
黒い対象物、拡散反射率 6%、モード 2：標準
3
黒い対象物、拡散反射率 6%、モード 3：高精度
A
最小検出距離 (mm)
B
最大検出距離 (mm)
C
視野
D
バックグラウンド抑制の範囲切り替えしきい値の設定
青色
最高性能を発揮できる推奨検出距離範囲
6.4 設定
工場出荷時のコンフィグレーション
以下のコンフィグレーションがあらかじめ設定されています。
表 11: 工場出荷時のコンフィグレーション
検出モード
BGS
動作モード
標準モード
取扱説明書
9382969/2024-02-23 | SICK 取 扱 説 明 書 | WTM10L
225
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
