3.2 Elementy obsługi iwskaźniki stanu
1 2
3
4
5
6
7

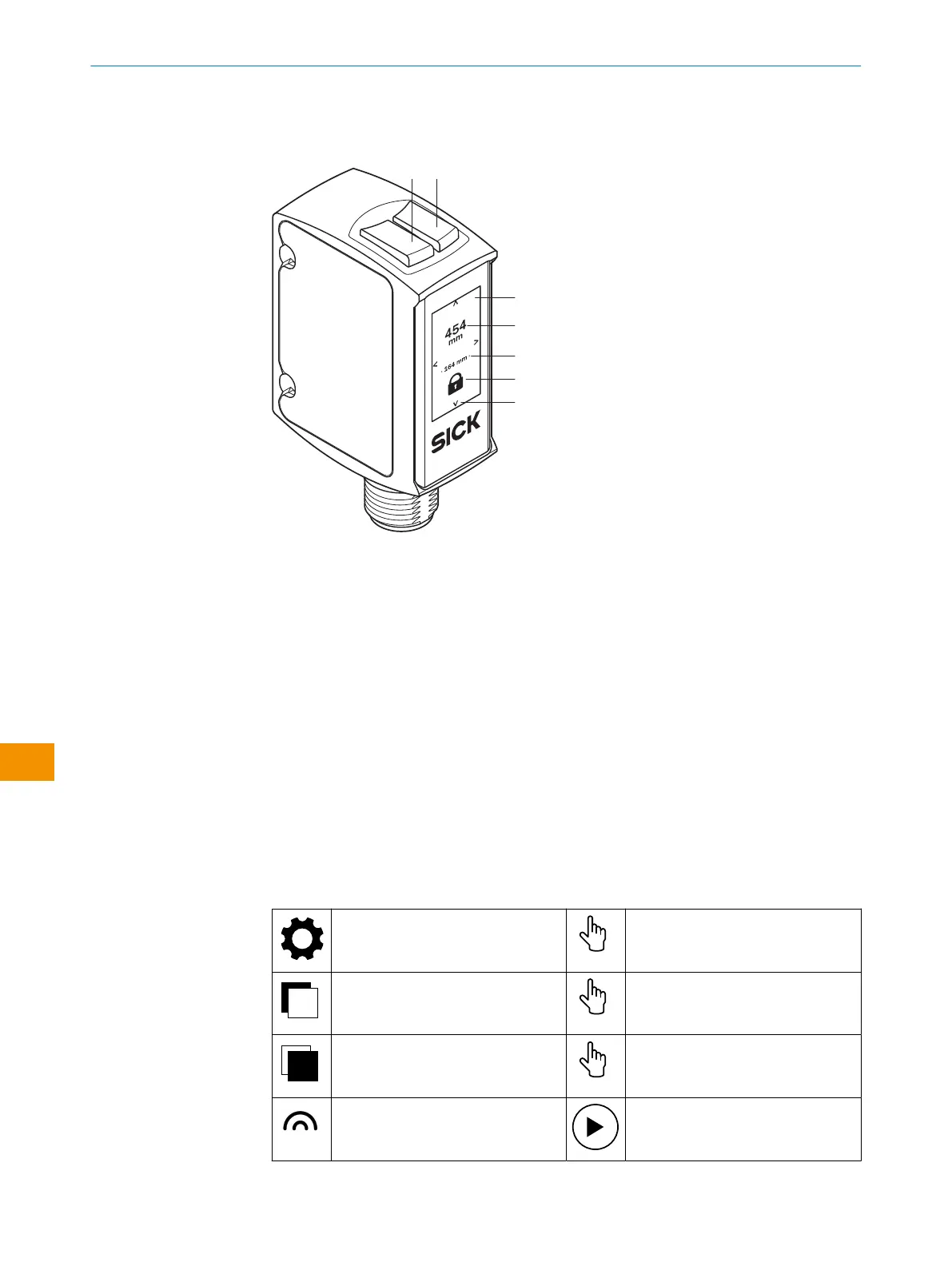

Rysunek 3: Elementy obsługi iwskaźniki stanu
1
Zielony LED: napięcie zasilające aktywne
2
Żółty LED: status odbioru światła
3
Wyświetlacz dotykowy
4
Aktualna odległość
5
Odległość zostatniego dobrego uczenia (Teach-in)
6
Blokowanie / odblokowywanie wyświetlania statusu
7
Wyświetlanie strzałek nawigacyjnych
3.3 Wyświetlacz dotykowy
Obsługa wyświetlacza
Dostęp do odpowiedniej pozycji menu można uzyskać, naciskając ikony na wyświetla‐
czu. Następny wybór menu można wywołać, przesuwając palcem wkierunku wskazywa‐
nym przez strzałki nawigacyjne.
Ikony na wyświetlaczu
Konfiguracja
T E A C H
Uczenie (Teach-in)
FGS
Tłumienie pierwszego planu
1
Single Value Teach-in
BGS
Tłumienie tła
2
Two Value Teach-in
M O D E
Tryb pracy Start
INSTRUKCJA EKSPLOATACJI
