Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission)
Set sensing range x = 300 mm
Needed minimum distance to white
background y = 10 mm
0
10
(0.39)
20
(0.79)
0
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
2
6%/6%
6%/90%
33
6%/6%
6%/90%
6%/6%
6%/90%
1

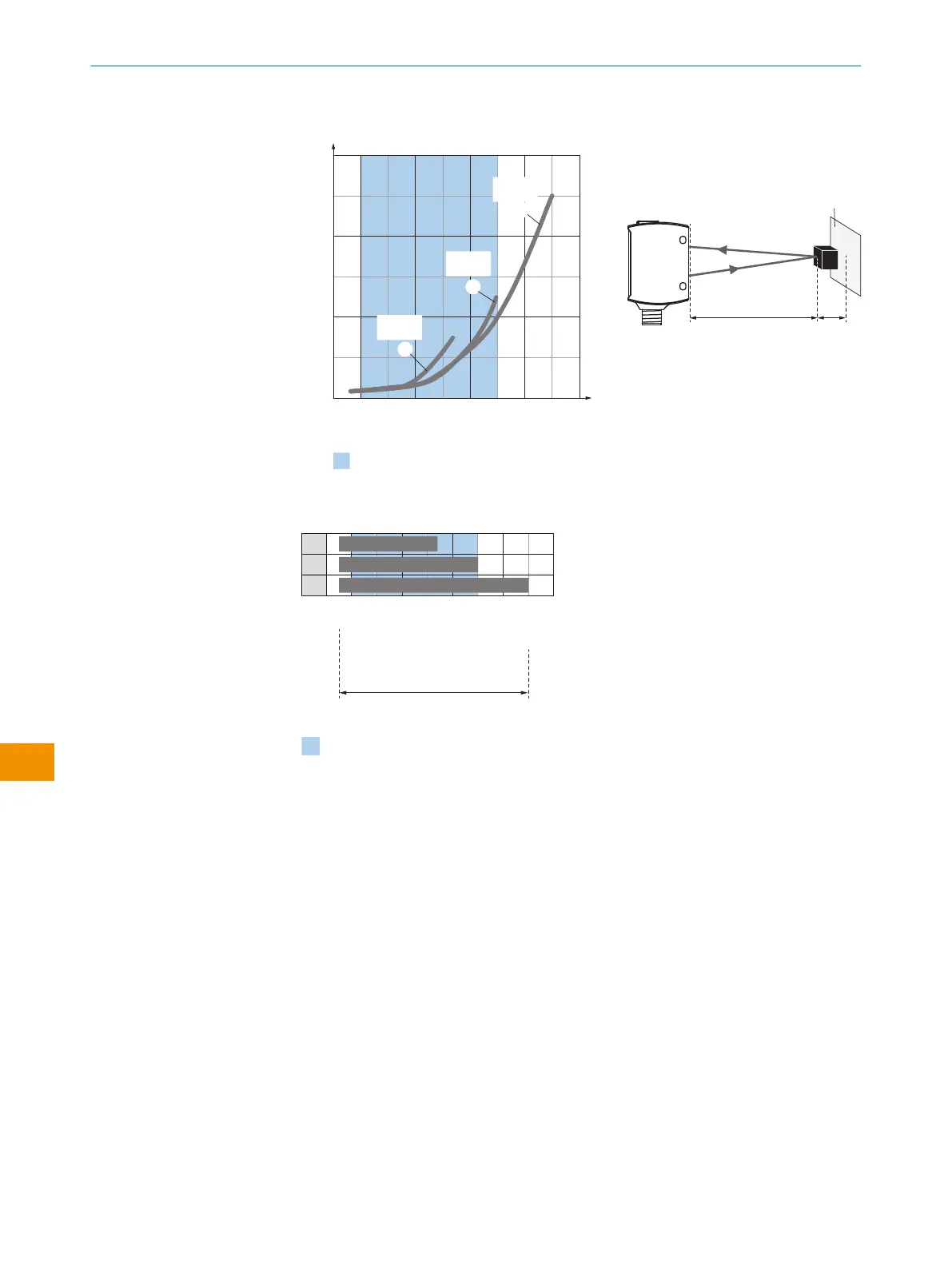

Rysunek 12: Krzywa charakterystyki, WTM10L-xxxxx2
0
Distance in mm (inch)
1
2
3
C/D
A
B
Recommended sensing range for
the best performance
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
25
25
400
300
25
220
Rysunek 13: WTM10L-xxxxx2
1
Czarny obiekt, współczynnik remisji 6%, Tryb 1: Szybki
2
Czarny obiekt, współczynnik remisji 6%, Tryb 2: Standardowy
3
Czarny obiekt, współczynnik remisji 6%, Tryb 3: Precyzyjny
A Zasięg min. wmm
B Zasięg maks. wmm
C Obszar widzenia
D Ustawianie zakresu wartości progowej przełączania dla tłumienia tła
Niebie‐
ski
zalecany zakres zasięgu wcelu zapewnienia lepszej wydajności
Sprawdzić działanie, jak opisano wpatrz tabela 4, strona 251. Jeżeli wyjście cyfrowe nie
zachowuje się zgodnie zopisem wpatrz tabela 4, strona 251, należy sprawdzić warunki
zastosowania.
