SICK WTM10L - Page 260

Funkcja wyjścia Q1 Push-Pull, LO
Q2 Push-Pull, DO
Pełna mapa procesów interfejsu użytkownika
454
mm
164 mm
Q2
Q1
LO
DO
PNP
NPN
Push/
Pull
FGS
BGS
T E A C H
M O D E
2
M
2
1
M
127
mm
BGS
BGS
BGS
1

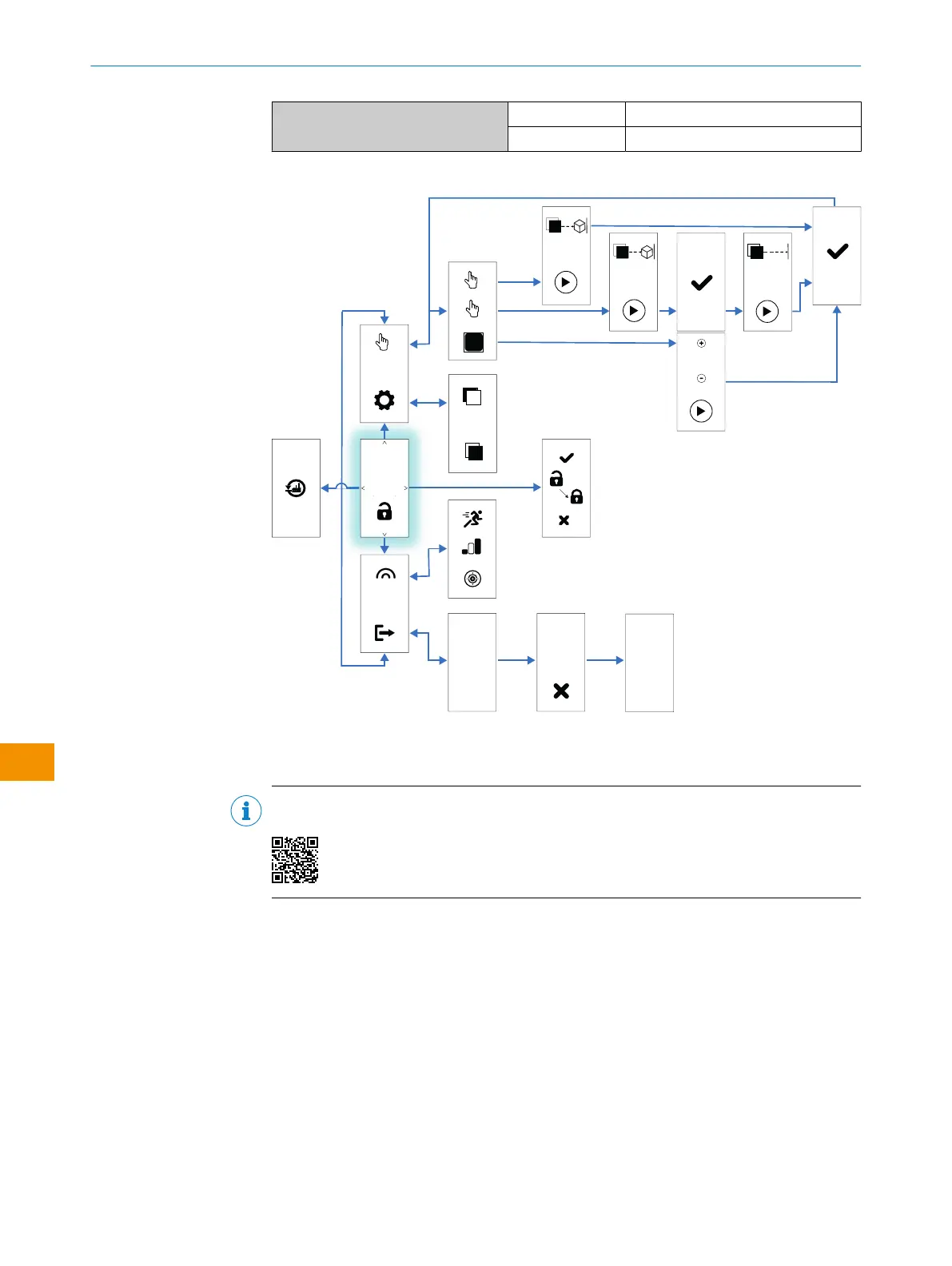

Rysunek 18: Pełna mapa procesów interfejsu użytkownika
1
Wskaźnik główny
WSKAZÓWKA
Wszystkie opcje konfiguracji czujników MultiMode są również pokazane na wideo:
6.4.1 Konfiguracja – zasada działania
Za pomocą konfiguracji można wybierać pomiędzy zasadą działania tłumienia tła (BGS)
lub tłumienia przedpola (FGS).
Stuknąć żądaną zasadę działania.
