SICK WTM10L - Page 290

y
x
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission)
Set sensing range x = 500 mm
Needed minimum distance to white
background y = 10 mm
0
10
(0.39)
20
(0.79)
0
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
2
6%/6%
6%/90%
33
6%/6%
6%/90%
6%/6%
6%/90%
1

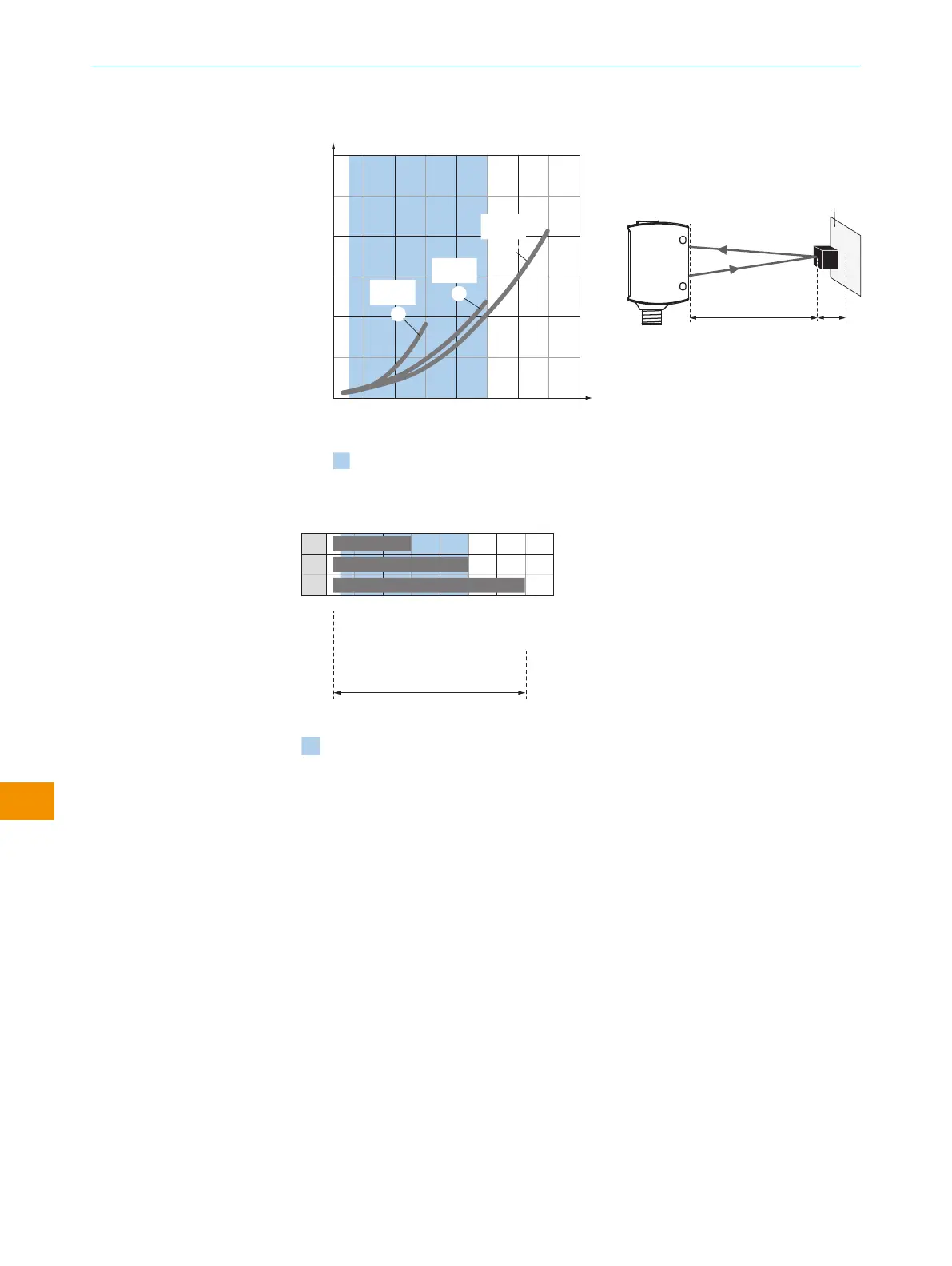

Figura 10: Curva característica, WTM10L-xxxxx1
0
Distance in mm (inch)
1
2
3
C/D
A B
Recommended sensing range for
the best performance
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
25
25
700
500
25
300
Figura 11: WTM10L-xxxxx1
1
Objeto preto, percentual de reflexão difusa de 6%, Modo 1: Velocidade
2
Objeto preto, percentual de reflexão difusa de 6%, Modo 2: Padrão
3
Objeto preto, percentual de reflexão difusa de 6%, Modo 3: Precisão
A Distância de comutação mín. em mm
B Distância de comutação máx. em mm
C Campo de visão
D Ajuste da faixa limiar de comutação para supressão do fundo
Azul Faixa de distância de comutação recomendada para atingir o melhor desempenho
Tabela 8: WTM10L-xxxxx2, curto alcance
WTM10L-xxxxx2, curto alcance
MANUAL DE INSTRUÇÕES
290
M A N U A L D E I N S T R U Ç Õ E S | WTM10L 9382969/2024-02-23 | SICK
Sujeito a alteração sem aviso prévio
