5.2 Указания по допуску к эксплуатации UL
The device shall be supplied from an isolating transformer having a secondary
overcurrent protective device that complies with UL 248 to be installed in the field
rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Примечания по поводу подключения
Работа в стандартном режиме ввода-вывода:
– Штепсельное соединение: назначение выводов
– Жила: цвет жилы
Подача напряжения или включение источника напряжения допускается только после
выполнения всех электрических подключений.
Объяснение терминологии соединений, используемой в таблицах ниже:
•
BN = brown (коричневый)
•
WH = white (белый)
•
BU = blue (синий)
•
BK = black (черный)
•
Q = digital output (цифровой выход)
•
Q
L1
/C = цифровой выход, IO-Link
•
L+ = Supply voltage (напряжение питания) (U
B
)
•
M = заземление
Постоянный ток: 10 ... 30В пост. тока, см. "Технические характеристики",
страница 335

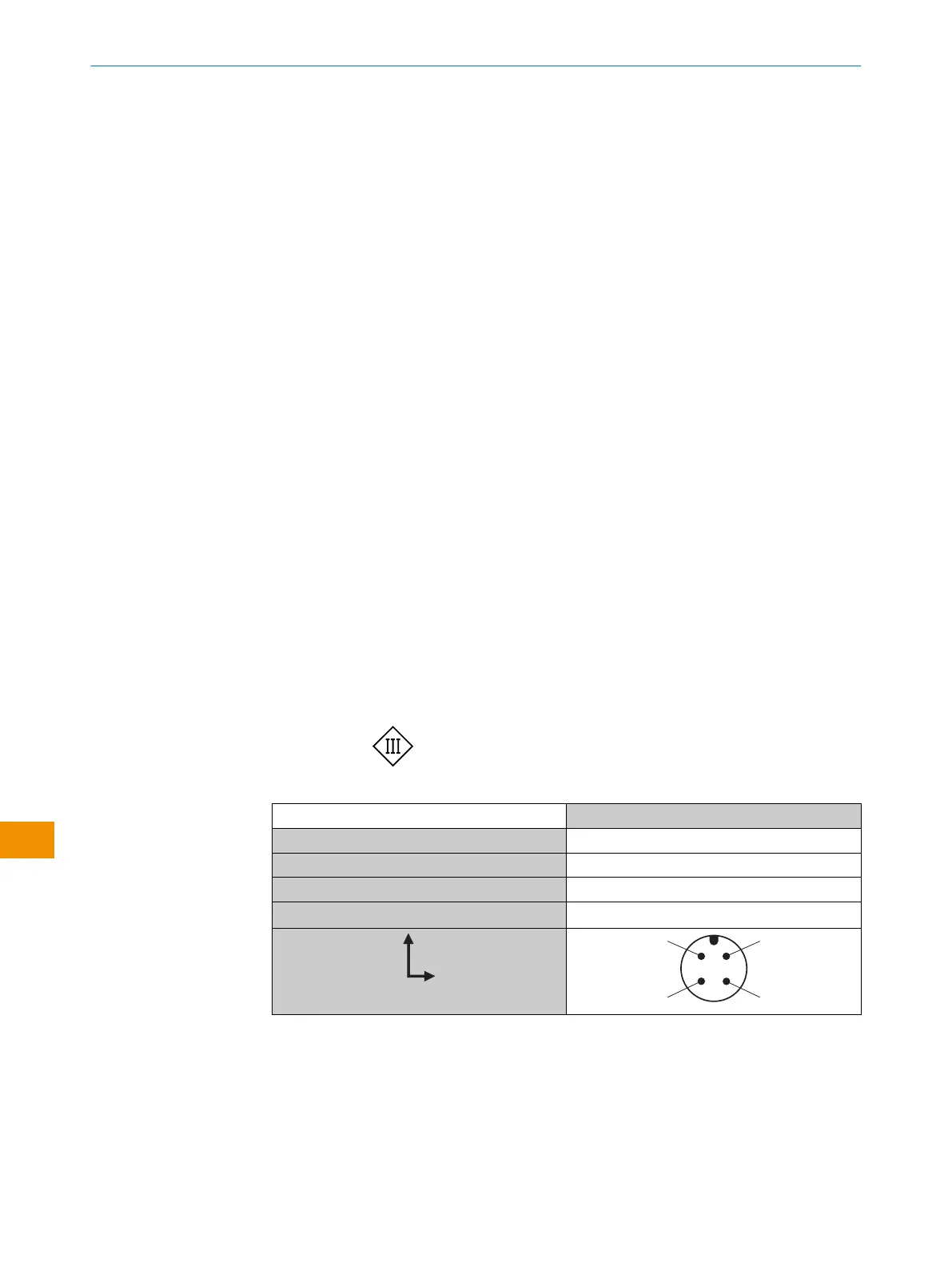

Таблица 2: WTM10L-xxXXXxxxA00
WTM10L-xxXXXxxxA00
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK Q
L1
/C
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
320
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTM10L 9382969/2024-02-23 | SICK
Возможны изменения без уведомления
