y
x
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission)
Set sensing range x = 300 mm
Needed minimum distance to white
background y = 10 mm
0
10
(0.39)
20
(0.79)
0
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
2
6%/6%
6%/90%
33
6%/6%
6%/90%
6%/6%
6%/90%
1

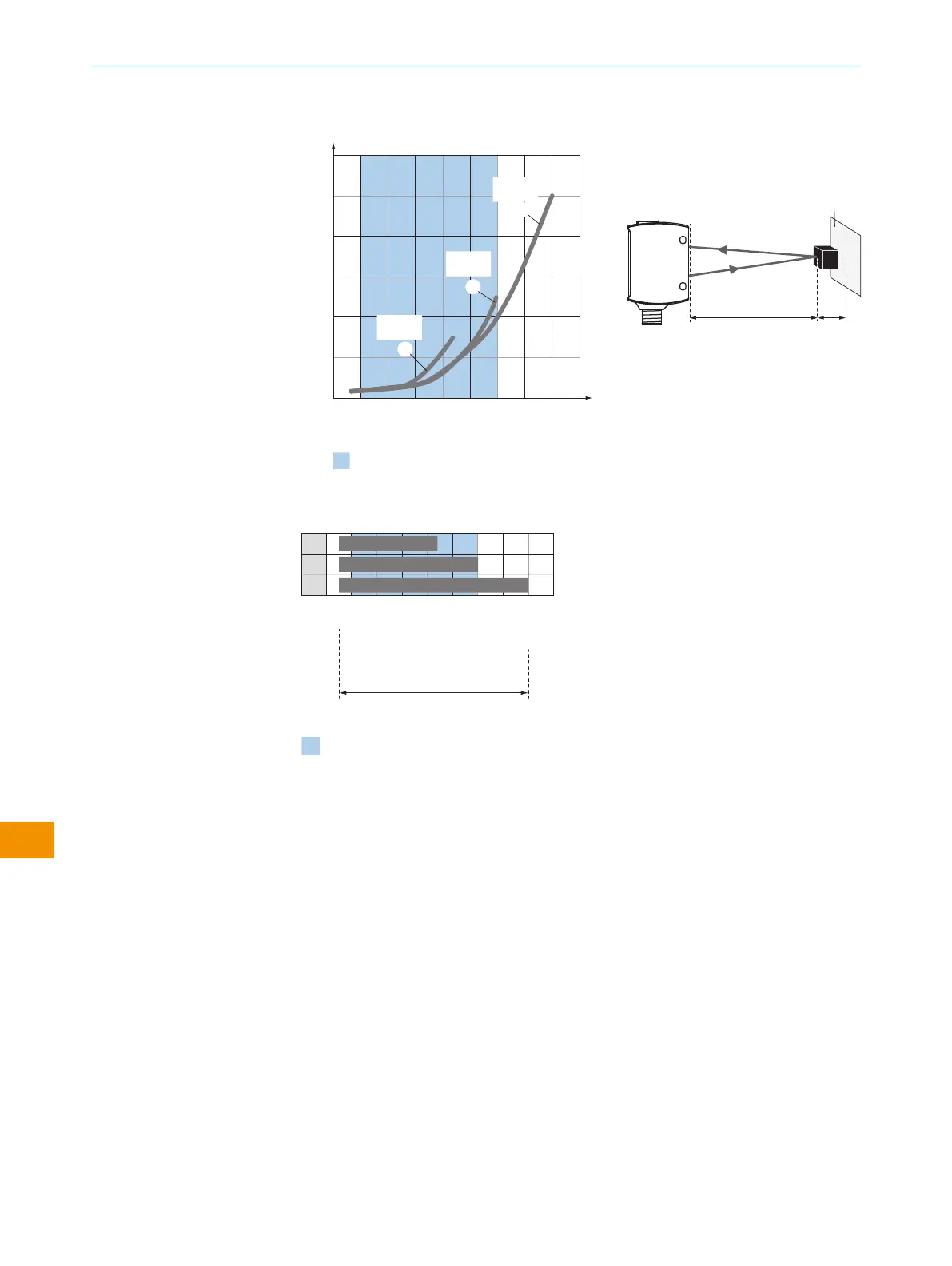

Рисунок 12: Характеристическая кривая, WTM10L-xxxxx2
0
Distance in mm (inch)
1
2
3
C/D
A
B
Recommended sensing range for
the best performance
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
25
25
400
300
25
220
Рисунок 13: WTM10L-xxxxx2
1
Черный объект, коэффициент диффузного отражения 6%, режим1— скоростной
2
Черный объект, коэффициент диффузного отражения 6%, режим2— стандартный
3
Черный объект, коэффициент диффузного отражения 6%, режим3— с высокой
повторяемостью
A Мин. расстояние срабатывания в мм
B Макс. расстояние срабатывания в мм
C поле зрения
D Установка порога переключения диапазона для подавления фона
Синий Рекомендуемая область расстояния срабатывания для большей производительно‐
сти
Проверьте функционирование согласно описанию в см. таблица 4, страница 321.
Если цифровой выход не ведет себя в соответствии с описанием в см. таблица 4,
страница 321, проверьте условия эксплуатации.
WTM10 c принципом действия «подавление переднего плана»
Фотоэлектрический датчик диффузионного типа требует наличия фона в качестве
эталона. Коэффициент диффузного отражения и положение фона должны оставаться
как можно более однородными. Необходимо соблюдать максимальное расстояние
