SICK WTM10L - Page 90

0
10
(0.39)
20
(0.79)
0
Minimum object height in mm (inch)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
2
6%/6%
90%/6%
33
6%/6%
90%/6%
6%/6%
90%/6%
1
Example:
Reliable detection of the object
Black background (6 % remission factor)
Distance of sensor to background x = 300 mm
Required minimum object height y = 10 mm
For all objects regardless of their colors
Background
x
y

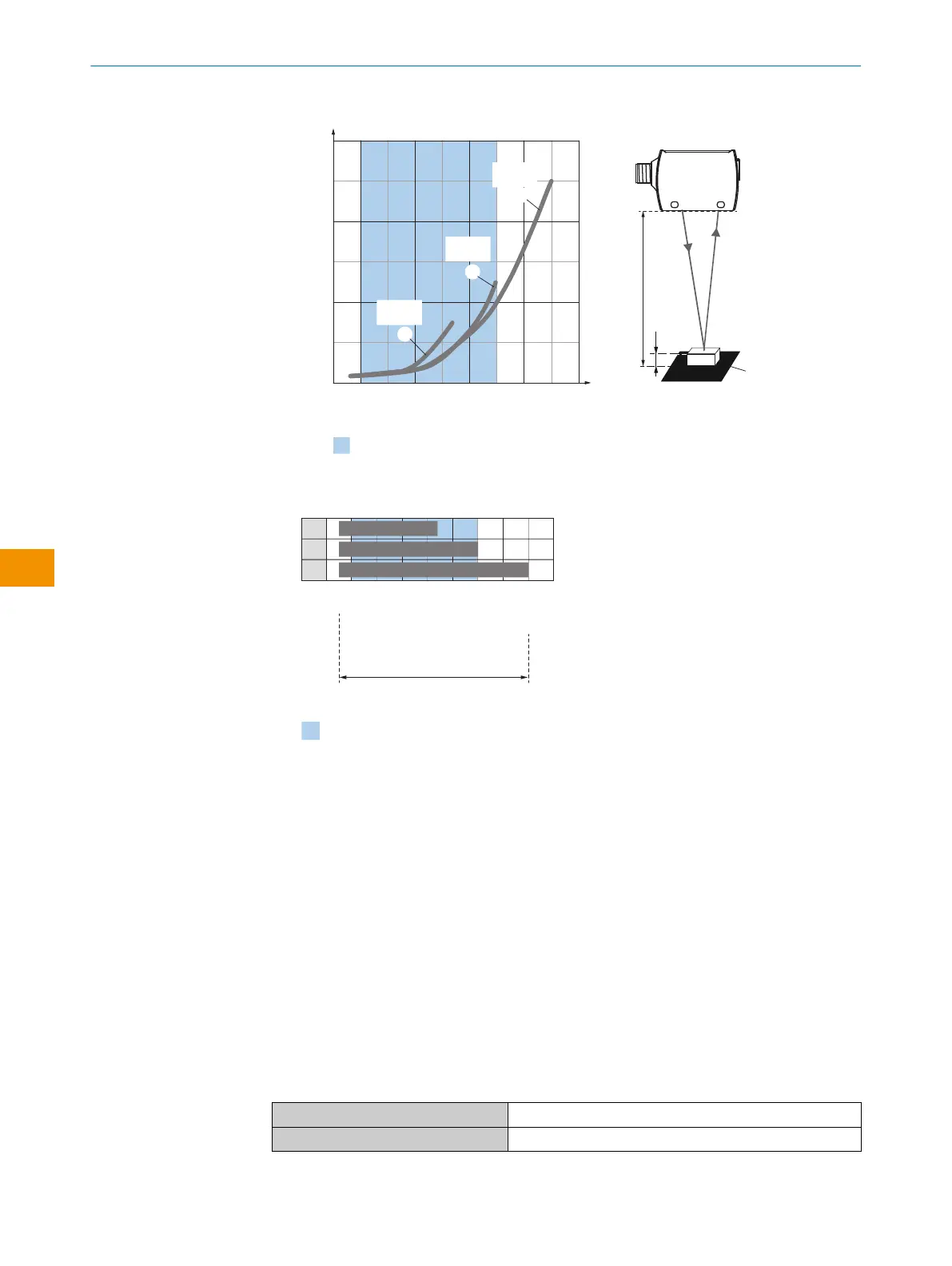

Figura 16: Curva característica, WTM10L-xxxxx2
0
Distance in mm (inch)
1
2
3
C/D
A
B
Recommended sensing range for
the best performance
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
25
25
400
300
25
220
Figura 17: WTM10L-xxxxx2
1
Objeto negro, 6% de reflectividad, modo 1: Speed
2
Objeto negro, 6% de reflectividad, modo 2: Standard
3
Objeto negro, 6% de reflectividad, modo 3: Precision
A Distancia de conmutación mín. en mm
B Distancia de conmutación máx. en mm
C Campo de visión
D Ajuste del umbral de conmutación de rango para la supresión de fondo
Azul Rango recomendado de distancia de conmutación para un mejor rendimiento
6.4 Configuración
Configuración de fábrica
De forma predeterminada se suministra la siguiente configuración:
Tabla 11: Configuración de fábrica
Modo de detección Supresión de fondo
Modo de servicio Modo estándar
INSTRUCCIONES DE USO
90
I N S T R U C C I O N E S D E U S O | WTM10L 9382969/2024-02-23 | SICK
Sujeto a cambio sin previo aviso
es
