DEUTSCH
38 610.40 075.21 Siemens AG

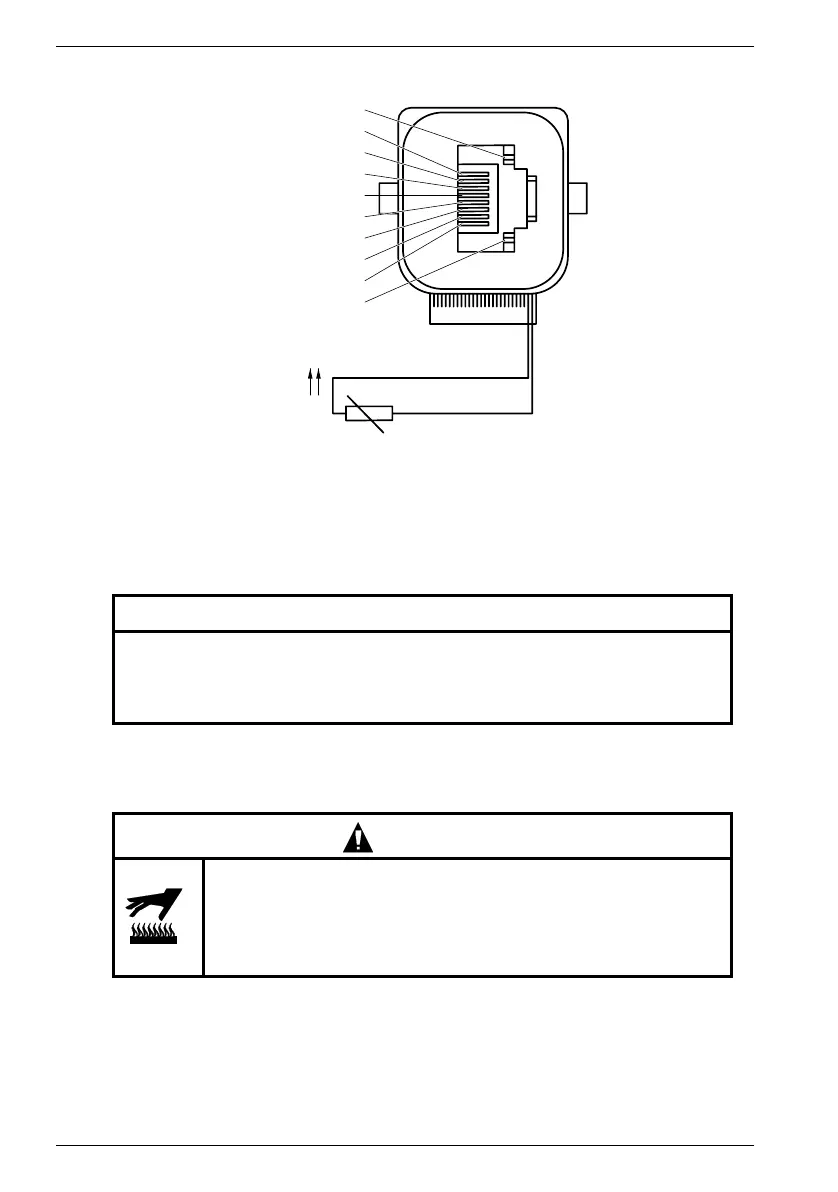

Fig. 8 Pinbelegung DRIVE-CLiQ
Kabelabgangsrichtung
Das Sensor-Modul ist anstelle des Signalsteckers am Motor montiert. Es ist um ca. 270°
bzw. 180° drehbar. Der Drehbereich ist in Fig. 6 dargestellt. Das typische Verdrehmoment
beträgt 4...8 Nm. Das Sensor-Modul nur von Hand verdrehen, der Einsatz von
Werkzeugen (Rohrzange, Hammer) ist nicht zulässig.
6 Inbetriebnahme
VORSICHT
Unsachgemäße Änderung der Kabelabgangsrichtung führt zu Schäden an den
Anschlussleitungen. Der zulässige Verdrehbereich darf nicht überschritten
werden. Es sind nur maximal zehn Änderungen des Verdrehwinkels des
Sensor-Moduls innerhalb des Verdrehbereichs zulässig!
VORSICHT
Thermische Gefährdung durch heiße Oberflächen!
Die Oberflächentemperatur der Motoren kann über 100 °C betragen.
Heiße Oberflächen nicht berühren!
Bei Bedarf Berührungsschutz vorsehen!
Temperaturempfindliche Bauteile (elektrische Leitungen,
elektronische Bauteile) dürfen nicht an heißen Oberflächen anliegen.
SLQ,QSXW
(QFRGHU
'5,9(&/L4,QWHUIDFH
5
5
:+
%1
-
.7<

5-B5;1


09


5-B;53
5-B7;1
5-B7;3
39
